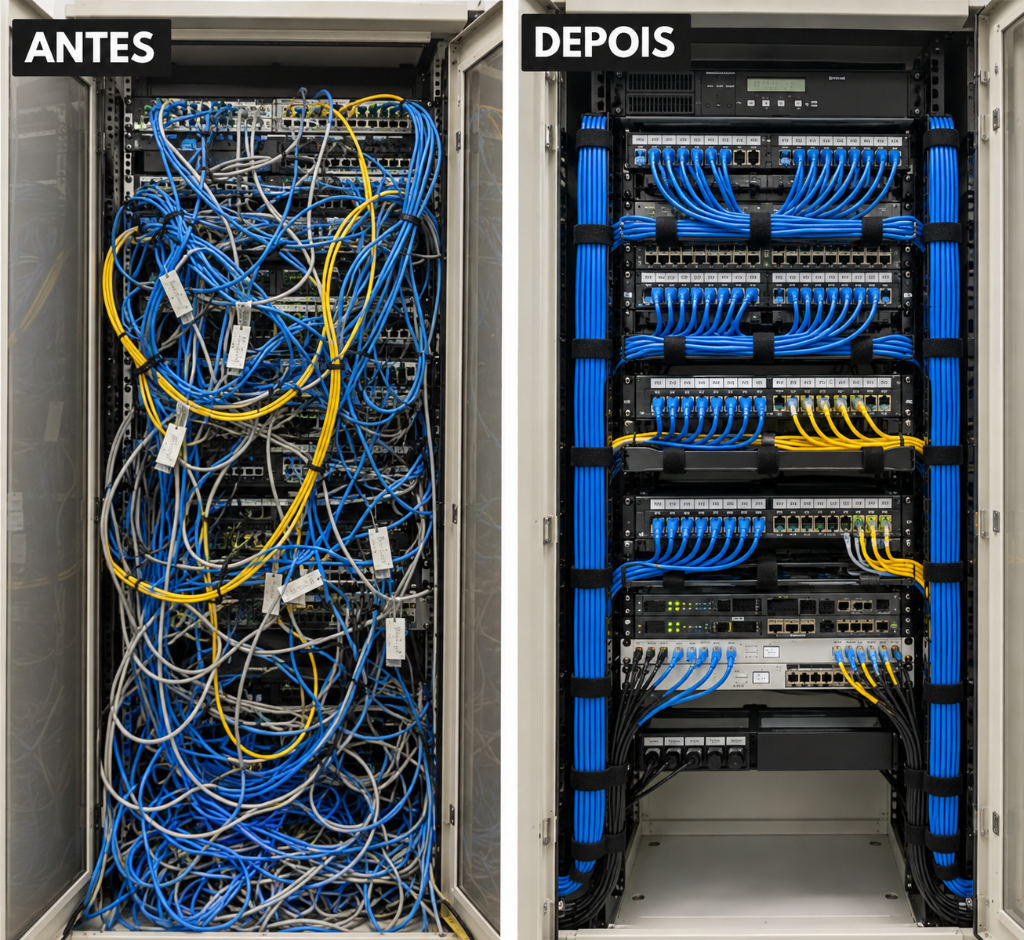

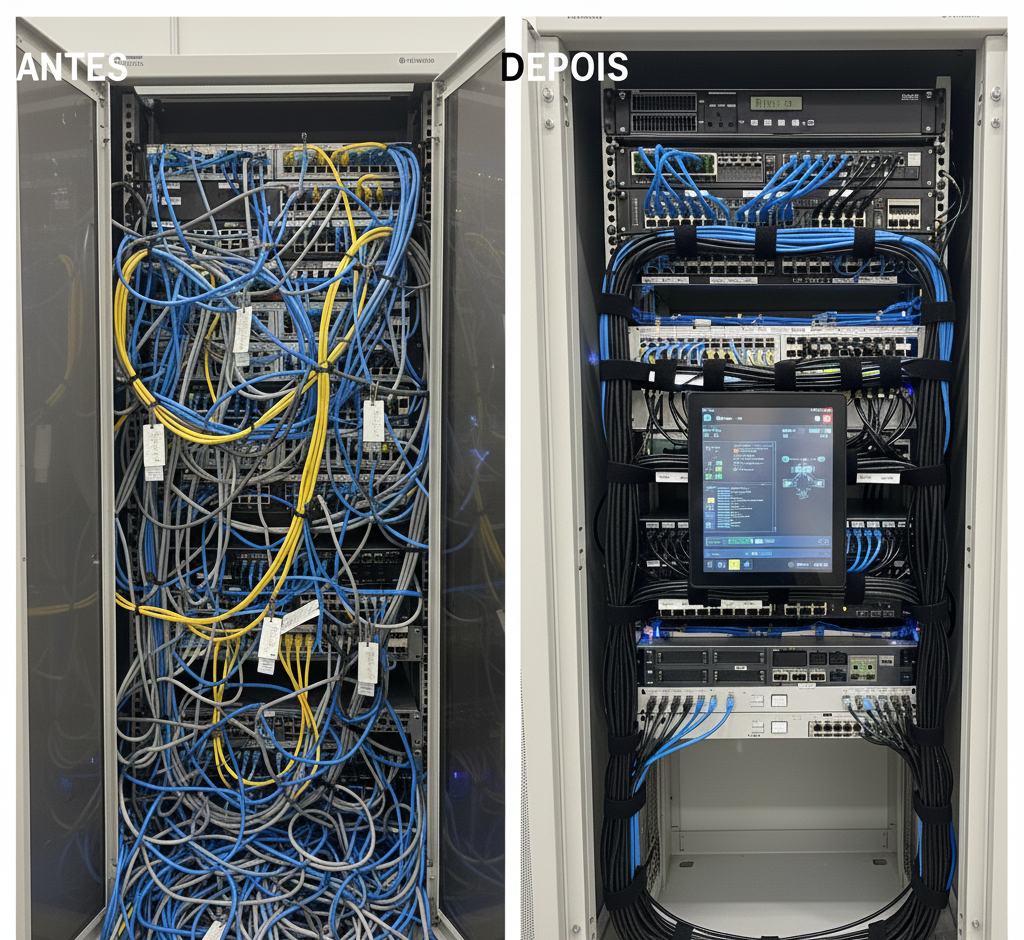

Comparativo de antes e depois da organização de um rack de servidor. À esquerda, um emaranhado caótico de cabos azuis e amarelos. À direita, o mesmo rack com cabeamento estruturado perfeitamente organizado e um tablet de monitoramento fixado.

Cabeamento Estruturado: Guia Passo a Passo Completo para Iniciantes e Profissionais

O cabeamento estruturado é a base de qualquer rede profissional — seja em escritórios, indústrias, shoppings, data centers ou ambientes residenciais mais complexos. Ele define como os cabos, dutos, patch panels, racks e pontos de rede serão organizados para garantir estabilidade, desempenho, segurança e facilidade de manutenção.

Diferente de instalações improvisadas, o cabeamento estruturado segue normas técnicas e boas práticas que permitem expansão futura, redução de falhas e uma gestão muito mais eficiente da infraestrutura.

Neste guia passo a passo, você vai entender desde o planejamento, escolha de materiais e passagem dos cabos até a terminação, testes com certificadores e documentação final — tudo de forma clara, prática e direta, como realmente acontece no campo.

1. Planejamento (fundamental)

  1. Leitura de projeto e levantamento
    • Obtenha plantas elétricas/arquitetônicas e o diagrama lógico da rede (MDF/IDF, salas técnicas, pontos).
    • Faça visita técnica para conferir rotas, shafts, eletrocalhas e distâncias.
  2. Defina requisitos
    • Quantidade e tipos de pontos (UTP Cat5e/Cat6/Cat6a, fibra OM3/OM4/OS2).
    • Antena Wi-Fi, CFTV, telefonia, POE, câmeras (tipo e distância).
    • Redundância e previsões de crescimento.
  3. Normas e padrões
    • Adote padrões TIA/EIA-568 e práticas recomendadas do fabricante de cabeamento.
    • Defina esquema de cores, etiquetagem e topologia lógica.
  4. Materiais e orçamento
    • Liste cabos, conectores, patch panels, racks, switches, eletrocalhas, conduítes, canaletas, EPI e ferramentas.
    • Compre folga de 10–20% em cabos e consumíveis.

2. Materiais e ferramentas essenciais

Materiais

  • Cabos UTP (Cat6/Cat6a) e/ou fibra óptica (monomodo/ multimodo)
  • Patch panels (24/48 portas)
  • Racks e trilhos, bandejas e prateleiras
  • Switches compatíveis (PoE se necessário)
  • Patch cords (vários comprimentos)
  • Tomadas/pontos de piso/faceplates
  • Patch panels para fibra (cassete ou adaptador LC/SC)
  • Etiquetas, velcro, abraçadeiras plásticas (use velcro prioritariamente)

Ferramentas

  • Alicate de crimpagem
  • Punch down (110/IDC)
  • Decapador e cortador de cabo
  • Cleaver + máquina de fusão (para fibra) — se aplicável
  • Testador de cabos e certificador (Fluke ou equivalente)
  • Multímetro, lanterna, detector de tensão
  • Passa fio/guia de nylon, escada/andaime, nível e trena
  • Furadeira e parafusadeira

EPI

  • Capacete, óculos, luvas, botas de segurança, cinto para trabalho em altura

3. Preparação do local

  1. Marcação dos pontos no projeto e no local (onde estarão as tomadas e pontos de rede).
  2. Verificar rotas: caminhos através de shafts, eletrocalhas, paredes, teto falso.
  3. Abrir as rotas necessárias: cortar, adaptar e instalar conduítes e eletrocalhas com suporte adequado.
  4. Proteção contra interferência: manter cabos de energia elétrica separados de cabos de sinal (mínimo 10–30 cm dependendo do caso).

4. Passo a passo da instalação do cabeamento UTP (cobre)

Passo A — Medição e corte

  • Meça distâncias reais pelas rotas (não use apenas distância em linha reta).
  • Corte o cabo deixando folga para permitir movimentos/alterações (pelo menos 2–3 metros a mais por ponto se possível para futuras alterações).

Passo B — Passagem do cabo

  • Use passa fio/guia de nylon para conduítes ou passe pela bandeja.
  • Evite curvas acentuadas (raio mínimo conforme categoria do cabo).
  • Fixe o cabo com velcro em intervalos regulares (não aperte com abraçadeiras plásticas demais).

Passo C — Terminação no ponto (faceplate)

  • No local do ponto, decape o cabo com calma; mantenha pares intactos até o momento de crimpar/punch.
  • Use crimpador de cabo fêmea e macho seguindo o esquema de cores (T568B normalmente).
  • Coloque a faceplate e identifique com etiqueta os pontos da rede.

Passo D — Terminação no patch panel / rack

  • Organize os cabos no rack — rotas curtas e organização por grupos
  • Crimpar os cabos do patch panel seguindo o mesmo padrão de cores da rede.
  • Organize os cabos lateralmente com canaletas e gerencie com velcro.

Passo E — Patch cords e ligação

  • Conecte patch cords entre patch panel e switch conforme a topologia planejada.
  • Deixe cabos de gerenciamento (1U, 2U) para facilitar trocas.

5. Passo a passo da instalação de fibra óptica (se aplicável)

Atenção: fibra exige tratamento e ferramentas específicas.

  1. Escolha do tipo (monomodo OS2 para longas distâncias / multimodo OM3/OM4 para curtas).
  2. Proteção do cabo: use conduítes ou bandejas específicas para fibra.
  3. Preparação e corte com ferramentas apropriadas (cleaver).
  4. Fusão: limpar, alinear e fundir em máquina de fusão; proteger em caixa de emenda com gel/organização.
  5. Terminação em adaptadores/patch panels de fibra (LC/SC).
  6. Testes com OTDR e power meter para medir perdas e garantir conformidade.

6. Testes e certificação (essencial)

Ordem recomendada de testes:

  1. Teste de continuidade (testador simples) para confirmar pares.
  2. Teste de mapeamento e pares cruzados (certificador/Fluke).
  3. Teste de performance (cat6a : NEXT, ACR, atenuação) com certificador.
  4. Teste de PoE se necessário.
  5. Para fibra: OTDR para medir perda por emenda e atenuação; power meter para potência em Rx/Tx.

Critérios: gere relatórios entregáveis por ponto — esses relatórios mostram conformidade com a categoria do cabo (ex.: Cat6 padrão).

7. Documentação e identificação (muito valorizado)

  • Etiquetas: cada extremidade com código único (ex.: A001-02FLO1, A002-02FLO2, A002-02FLO3), [SETOR] – [NÚMERO DO PONTO] – [ANDAR] – [IDENTIFICAÇÃO]), existem diversas forma de identificação da rede.
  • Planilha de rede (Excel/Google Sheets) com: número do ponto, localização física, patch panel e porta, switch e porta, tipo de cabo, teste (OK/falha), data e técnico.
  • Mapa lógico e físico: diagrama do rack (1U, 2U), diagrama de pisos com IDF/MDF.
  • Relatório de certificação: anexar resultados do Fluke, OTDR, Power meter.

8. Manutenção e boas práticas pós-instalação

  • Faça inspeções periódicas (1× ao ano em ambientes críticos).
  • Mantenha folga de cabos e registre qualquer alteração no inventário.
  • Use velcro, não use abraçadeiras plásticas para agrupamento permanente em racks.
  • Atualize documentação ao realizar patch ou troca de portas.

9. Segurança e conformidade

  • Respeite normas elétricas locais ao perfurar paredes e trabalhar próximo a cabos de energia.
  • Faça lockout/tagout ao trabalhar próximo a painéis elétricos.
  • Trabalhe com EPI e, em altura, com linhas de vida e cintos de segurança.

10. Erros comuns e como evitar

  • Curvas muito fechadas → respeitar raio mínimo.
  • Separação insuficiente de cabos de energia → evitar ruído/interferência.
  • Não testar após terminar → pode gerar retrabalho caro.
  • Rotulagem ruim ou ausente → aumenta horas de manutenção futuras.
  • Fixação exagerada (apertar demais) → prejudica desempenho do cabo.

11. Checklist final (pronto para usar no canteiro)

  • Projeto e plantas conferidas
  • Materiais comprados com folga
  • Rotas abertas e verificadas
  • Cabos passados conforme rota
  • Terminações (faceplates e patch panel) realizadas com padrão T568B
  • Cabos organizados/velcro instalados
  • Testes unitários e certificação por ponto realizados
  • Documentação e planilha atualizadas
  • Relatório de certificação entregue ao cliente

Fotos do rack e pontos críticos arquivadas
