Topologias de Rede: Estrela, Árvore, Barramento, Anel e Malha

A forma como os dispositivos de uma rede são conectados influencia diretamente a organização da infraestrutura, a facilidade de manutenção, a expansão do ambiente e a maneira como os dados trafegam entre os equipamentos. Essa estrutura de conexão é chamada de topologia de rede.

Na prática, diferentes topologias podem ser utilizadas de acordo com o tamanho da rede, os equipamentos disponíveis, os requisitos de disponibilidade e o tipo de ambiente. Em redes Ethernet modernas e instalações de cabeamento estruturado, por exemplo, a topologia em estrela é amplamente utilizada, enquanto outras arquiteturas aparecem em aplicações específicas, redes legadas ou projetos que exigem características diferentes.

Neste guia, você vai entender o que é uma topologia de rede, a diferença entre topologia física e lógica e como funcionam as topologias estrela, árvore, barramento, anel, malha e híbrida, além de conhecer suas vantagens, limitações, aplicações e critérios para escolher uma arquitetura adequada.

O que é topologia de rede?

Uma topologia de rede representa a forma como os dispositivos e os enlaces de comunicação estão organizados.

Dependendo do contexto, podemos analisar essa organização de duas maneiras:

• Topologia física: representa como os equipamentos e meios de transmissão estão fisicamente conectados.
• Topologia lógica: representa como os dados circulam entre os dispositivos, independentemente de como a infraestrutura está fisicamente organizada.

Essa distinção é importante porque uma rede pode ter uma determinada organização física e apresentar uma lógica de comunicação diferente.

Entre as topologias mais conhecidas estão:

• Estrela;
• Árvore;
• Barramento;
• Anel;
• Malha;
• Híbrida.

Topologia física x topologia lógica

Topologia física

A topologia física descreve a infraestrutura que podemos observar no ambiente.

Ela considera elementos como:

• switches;
• roteadores;
• servidores;
• computadores;
• pontos de rede;
• cabos de cobre;
• fibras ópticas;
• racks;
• enlaces entre equipamentos.

Em uma instalação de cabeamento estruturado, por exemplo, os pontos de rede podem sair das áreas de trabalho e chegar a patch panels instalados em um rack, onde são conectados aos switches.

Essa organização é característica de uma infraestrutura física em estrela.

Topologia lógica

A topologia lógica está relacionada à maneira como os dados são encaminhados pela rede.

Ela pode não corresponder exatamente ao desenho físico dos cabos.

Por isso, ao analisar uma rede profissional, é importante não confundir a forma física da instalação com a lógica de comunicação utilizada pelos equipamentos.

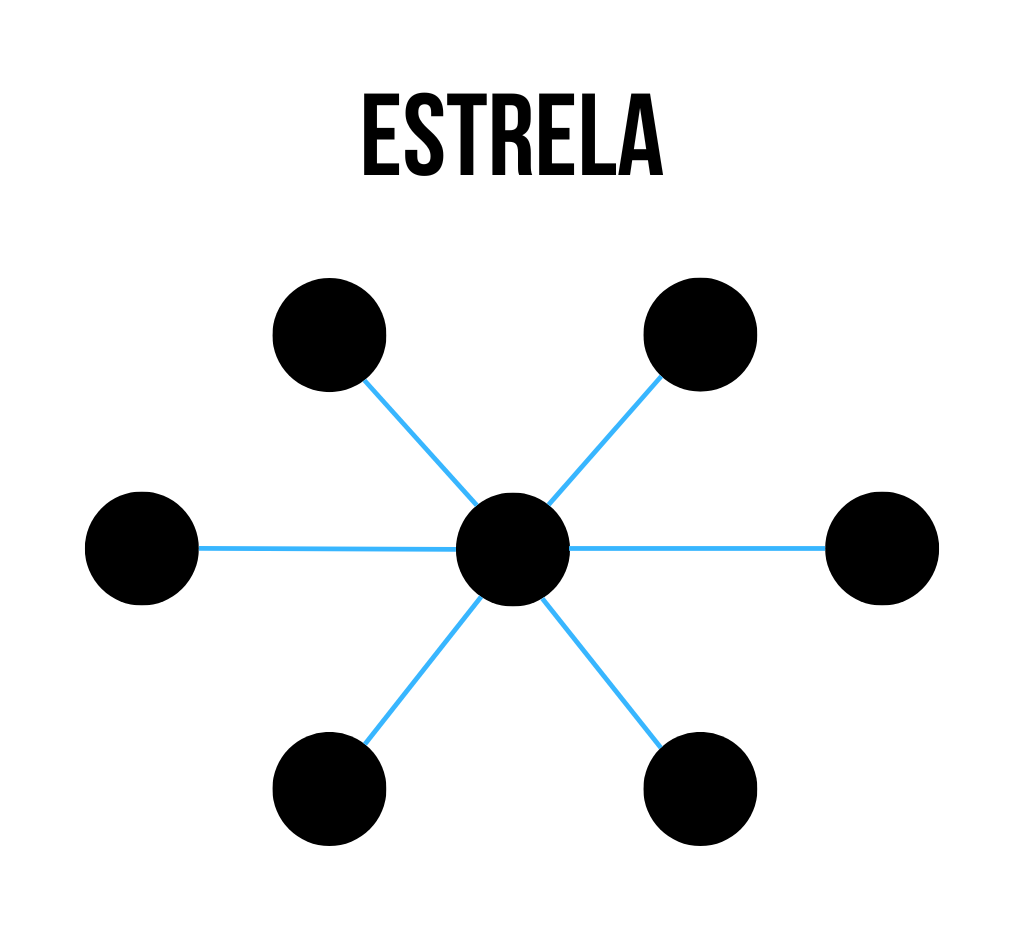

1. Topologia Estrela

A topologia estrela é uma das estruturas mais utilizadas em redes Ethernet modernas e em instalações de cabeamento estruturado.

Nessa arquitetura, os dispositivos são conectados a um ponto central, normalmente um switch.

Imagine um escritório com vários computadores. Cada ponto de rede possui um enlace próprio até o switch localizado no rack.

Como funciona?

Cada dispositivo possui um enlace individual com o equipamento central.

Se um computador apresentar um problema no cabo, normalmente apenas aquele ponto será afetado.

Vantagens

• Facilidade de instalação;
• Facilidade de manutenção;
• Expansão relativamente simples;
• Falhas em um enlace tendem a ficar restritas ao ponto correspondente;
• Boa adaptação ao cabeamento estruturado;
• Facilidade para identificar problemas.

Desvantagens

• O equipamento central possui papel importante na conectividade;
• É necessário um enlace individual para cada ponto;
• A quantidade de portas disponíveis no equipamento central limita a expansão daquele segmento.

Onde é utilizada?

É comum em:

• escritórios;
• residências;
• escolas;
• hospitais;
• empresas;
• redes corporativas;
• instalações de cabeamento estruturado.

Para entender como essa arquitetura se relaciona com a infraestrutura física, veja também nosso guia sobre cabeamento estruturado passo a passo.

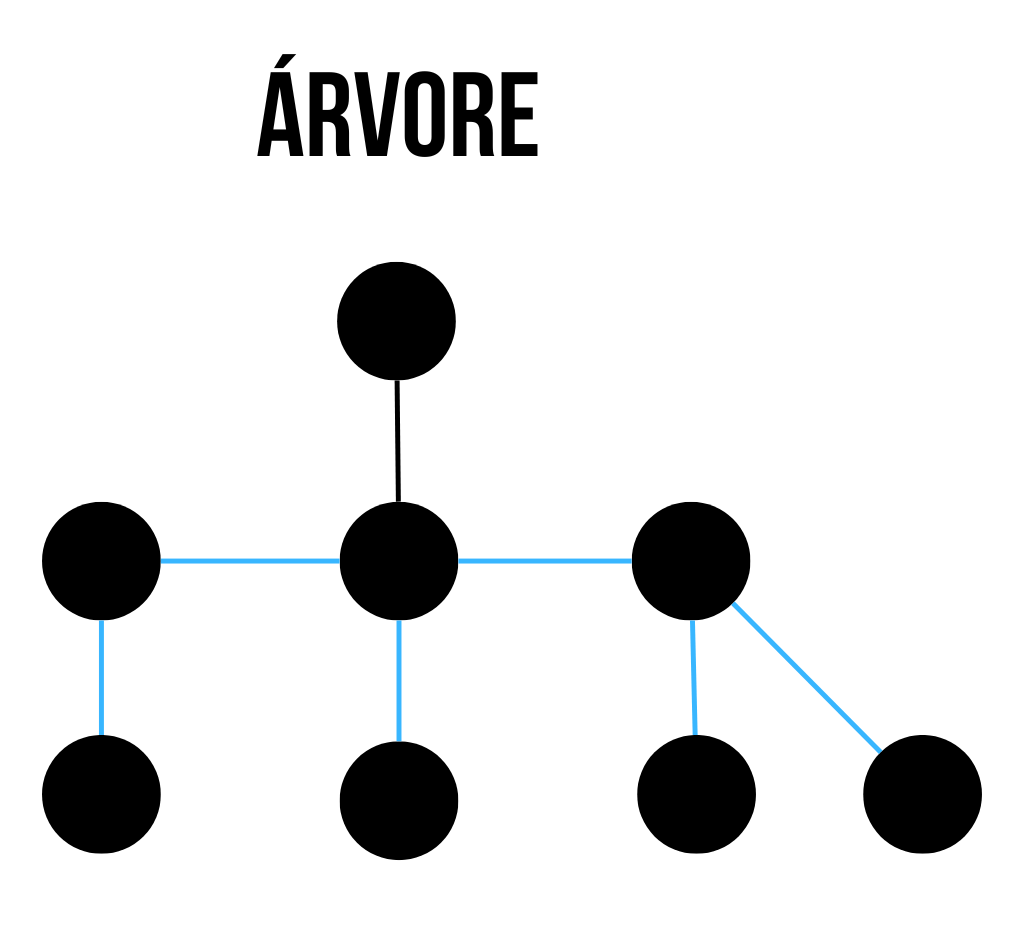

2. Topologia Árvore

A topologia árvore pode ser entendida como uma estrutura hierárquica formada pela combinação de várias redes em estrela.

Em vez de todos os dispositivos dependerem de um único equipamento central, a infraestrutura pode ser organizada em diferentes níveis.

Como funciona?

Imagine um prédio com vários andares.

Cada andar pode possuir um switch de acesso conectado aos computadores daquele pavimento. Esses switches, por sua vez, possuem enlaces para equipamentos de distribuição ou para um núcleo da rede.

Um exemplo seria:

Andares → switches de acesso → distribuição → núcleo

Essa estrutura cria uma organização hierárquica.

Vantagens

• Facilita a organização de redes maiores;
• Permite divisão por setores ou áreas;
• Facilita a expansão;
• Pode simplificar a administração;
• É adequada para ambientes com diferentes níveis de distribuição.

Desvantagens

• Falhas em enlaces ou equipamentos de níveis superiores podem afetar vários segmentos;
• O projeto pode ser mais complexo;
• Exige planejamento adequado dos enlaces de distribuição e do núcleo.

Exemplo prático

Um prédio de vários andares pode possuir um ponto de distribuição em cada pavimento, conectado a uma infraestrutura central.

Essa organização é comum em projetos que utilizam MDF, IDF e cabeamento de backbone.

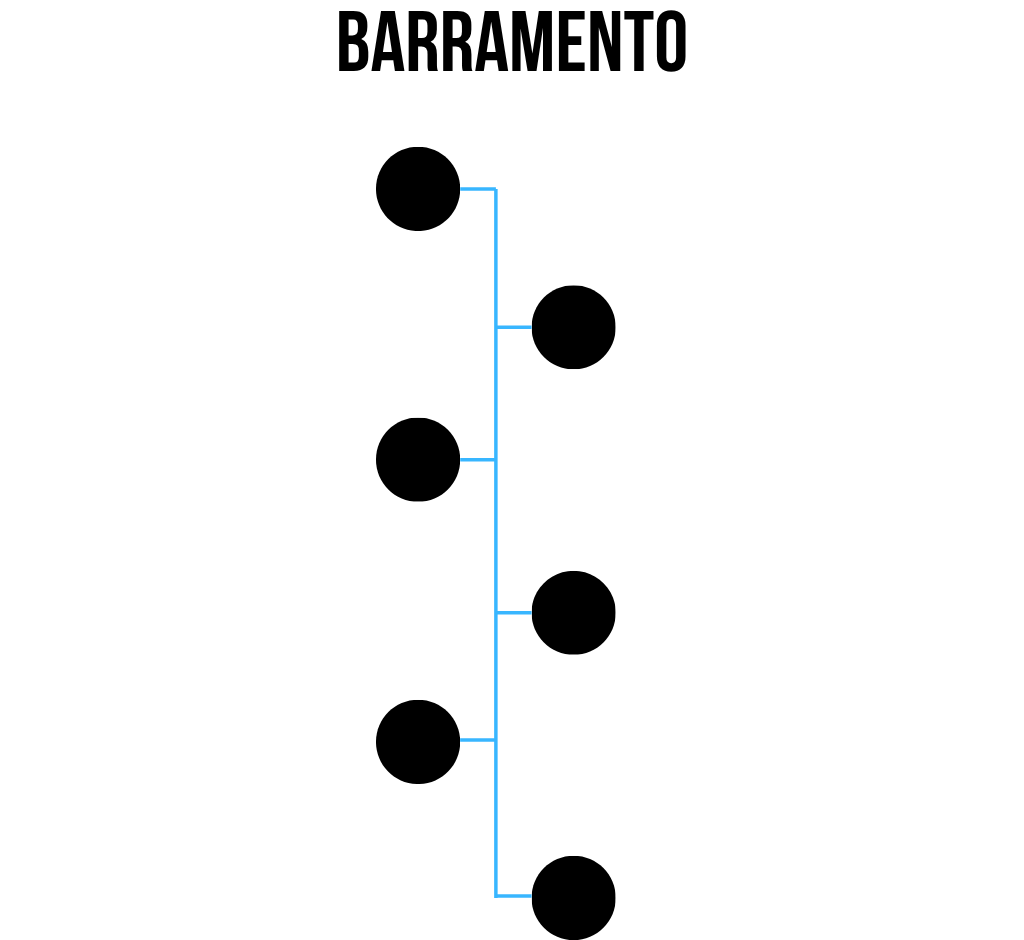

3. Topologia Barramento

Na topologia barramento, os dispositivos compartilham um meio de transmissão principal.

É uma arquitetura historicamente importante nas redes de computadores, especialmente em redes Ethernet antigas que utilizavam cabo coaxial.

Como funciona?

Os dispositivos são conectados a um meio de transmissão compartilhado.

Os dados trafegam por esse meio e os dispositivos recebem as transmissões de acordo com o funcionamento do protocolo utilizado.

Vantagens

• Estrutura física simples;
• Menor quantidade de cabeamento em determinados cenários;
• Arquitetura historicamente simples de implementar.

Desvantagens

• Uma falha no meio compartilhado pode afetar vários dispositivos;
• Diagnóstico pode ser mais difícil;
• Expansão pode ser limitada;
• O meio compartilhado pode gerar contenção de acesso;
• É pouco comum em novas instalações Ethernet corporativas.

Onde pode aparecer?

O barramento pode ser encontrado principalmente em:

• redes antigas;
• sistemas legados;
• determinadas aplicações industriais;
• tecnologias específicas que utilizam um meio compartilhado.

É importante não confundir topologia barramento clássica com qualquer rede industrial que utilize um protocolo ou meio compartilhado. Redes industriais modernas podem utilizar diversas arquiteturas diferentes.

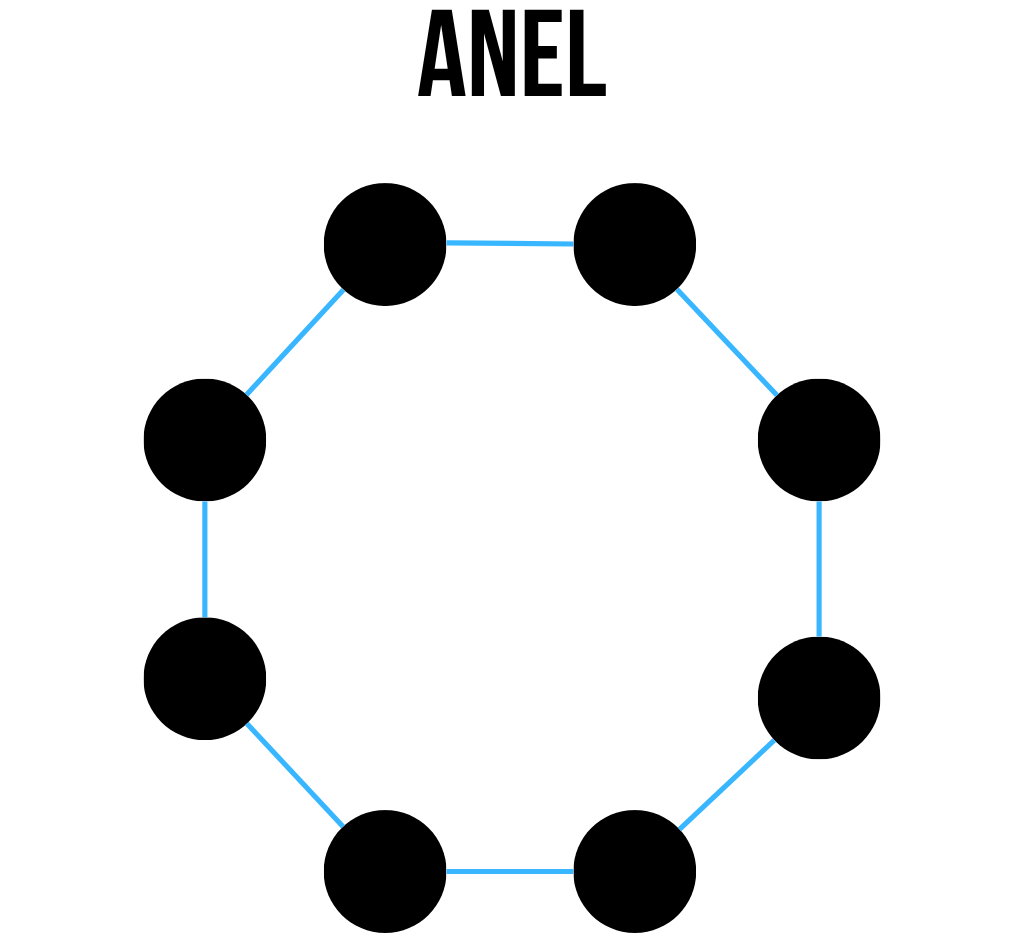

4. Topologia Anel

Na topologia anel, os dispositivos são conectados formando um circuito fechado.

Como funciona?

Cada dispositivo possui conexão com os dispositivos vizinhos, formando um caminho circular.

Dependendo da tecnologia utilizada, os dados podem circular em um determinado sentido ou existir mecanismos de redundância e recuperação.

Vantagens

• Estrutura organizada;
• Pode oferecer caminhos alternativos em arquiteturas específicas;
• Pode ser útil em determinadas redes industriais e de telecomunicações;
• Pode proporcionar maior disponibilidade quando implementada com mecanismos de proteção.

Desvantagens

• Uma interrupção pode afetar a comunicação dependendo da arquitetura;
• A manutenção pode exigir planejamento;
• O funcionamento e a redundância dependem da tecnologia utilizada.

Onde é utilizada?

Pode aparecer em:

• redes industriais;
• redes metropolitanas;
• sistemas de telecomunicações;
• arquiteturas que utilizam mecanismos de proteção em anel.

Portanto, não é correto afirmar que toda topologia em anel possui automaticamente alta disponibilidade. A redundância depende da implementação.

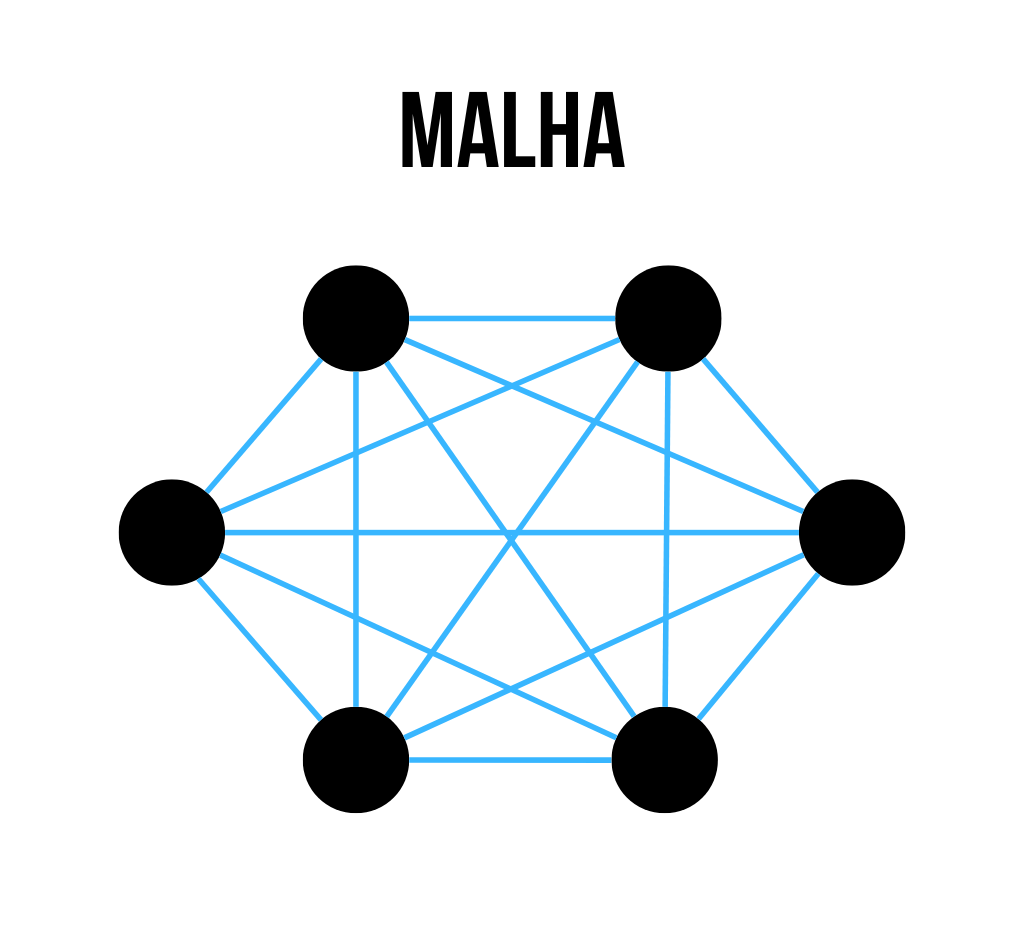

5. Topologia Malha

Na topologia malha, os dispositivos possuem múltiplos enlaces entre si ou com outros nós da rede.

Ela pode ser:

• malha completa (full mesh);
• malha parcial (partial mesh).

Malha completa

Na malha completa, cada nó possui conexão direta com todos os demais nós.

Isso proporciona grande quantidade de caminhos possíveis, mas também aumenta muito a quantidade de enlaces necessários.

Malha parcial

Na malha parcial, apenas determinados dispositivos possuem múltiplas conexões.

Essa abordagem costuma ser mais prática quando apenas alguns pontos precisam de maior redundância.

Vantagens

• Alta disponibilidade quando existem caminhos alternativos;
• Maior tolerância a falhas;
• Pode permitir diferentes rotas entre os dispositivos;
• Adequada para ambientes críticos.

Desvantagens

• Maior quantidade de conexões;
• Maior complexidade;
• Maior custo de implantação;
• Configuração e manutenção podem ser mais trabalhosas.

Onde é utilizada?

Pode ser encontrada em:

• redes de backbone;
• ambientes de alta disponibilidade;
• redes de telecomunicações;
• interconexões entre equipamentos críticos;
• determinadas arquiteturas de data center.

6. Topologia Híbrida

Na prática, muitas redes não seguem uma única topologia.

É comum combinar diferentes estruturas para atender às necessidades de cada parte da infraestrutura.

Essa organização é chamada de topologia híbrida.

Por exemplo, uma empresa pode utilizar:

Estrela nos pontos de acesso + estrutura hierárquica entre switches + enlaces redundantes entre equipamentos críticos.

Vantagens

• Flexibilidade;
• Adaptação a diferentes ambientes;
• Possibilidade de combinar escalabilidade e redundância;
• Permite projetos mais adequados às necessidades da organização.

Desvantagens

• Maior complexidade de projeto;
• Exige documentação adequada;
• Pode aumentar os custos;
• A manutenção depende de uma boa organização da infraestrutura.

Em redes corporativas reais, essa abordagem é bastante comum porque diferentes partes da rede podem ter requisitos diferentes.

Comparação entre as principais topologias

Qual topologia de rede é mais utilizada atualmente?

Não existe uma única topologia adequada para todos os ambientes.

Porém, em redes Ethernet corporativas e cabeamento estruturado, a arquitetura em estrela é extremamente comum porque cada ponto de rede pode possuir um enlace individual até um equipamento de concentração.

Em infraestruturas maiores, essa estrela pode fazer parte de uma estrutura hierárquica, formando uma arquitetura semelhante a uma árvore.

Já em ambientes que exigem maior disponibilidade, podem ser adicionados enlaces redundantes ou estruturas de malha parcial.

Por isso, uma rede real pode combinar características de várias topologias.

Como escolher a topologia de uma rede?

A escolha deve considerar muito mais do que a quantidade de computadores.

Avalie:

1. Tamanho da rede

Uma pequena rede doméstica possui necessidades diferentes de um campus corporativo.

2. Crescimento futuro

Considere quantos novos pontos poderão ser adicionados.

3. Disponibilidade

Ambientes críticos podem precisar de enlaces e equipamentos redundantes.

4. Facilidade de manutenção

Uma arquitetura bem organizada facilita a identificação e correção de problemas.

5. Distância

Grandes distâncias entre equipamentos podem exigir diferentes meios de transmissão e uma arquitetura de distribuição adequada.

6. Custo

É necessário considerar:

• equipamentos;
• cabos;
• conectores;
• racks;
• energia;
• infraestrutura de encaminhamento;
• mão de obra;
• manutenção.

7. Ambiente

Uma rede corporativa, industrial, residencial ou de data center pode exigir soluções diferentes.

Em ambientes industriais, por exemplo, interferência eletromagnética, temperatura e características dos equipamentos podem influenciar a escolha da infraestrutura.

Topologia de rede e cabeamento estruturado

A topologia está diretamente relacionada ao projeto físico da rede.

Em uma instalação de cabeamento estruturado, os pontos de telecomunicações normalmente são conectados ao sistema de distribuição por enlaces individuais.

Por isso, entender a topologia ajuda o profissional a planejar:

• quantidade de pontos;
• localização dos racks;
• patch panels;
• switches;
• caminhos de cabos;
• backbone;
• distribuição entre salas e pavimentos;
• capacidade de expansão.

Se você está projetando uma instalação completa, vale consultar também o nosso guia completo de cabeamento estruturado.

Topologia de rede em um prédio

Imagine um prédio comercial com quatro andares.

Cada andar possui:

• pontos de rede;
• patch panels;
• um rack de distribuição;
• switches de acesso.

Os racks dos andares podem ser conectados a uma infraestrutura central por enlaces de backbone.

Nesse cenário, podemos observar diferentes níveis:

Pontos de rede → switches de acesso → distribuição → núcleo

A infraestrutura física pode apresentar características de estrela em cada andar e organização hierárquica entre os níveis.

Essa é uma das razões pelas quais não devemos pensar em topologias apenas como desenhos isolados.

Topologia de rede em ambientes industriais

Ambientes industriais podem apresentar requisitos diferentes dos escritórios convencionais.

Além da conectividade, podem existir preocupações relacionadas a:

• interferência eletromagnética;
• disponibilidade;
• temperatura;
• vibração;
• distância;
• automação;
• equipamentos legados;
• redundância.

Por isso, redes industriais podem utilizar diferentes arquiteturas e meios de transmissão.

Para aprofundar esse assunto, veja também nosso conteúdo sobre redes industriais, cabos blindados, ruído e interferência.

Erros comuns ao escolher uma topologia

Alguns erros podem comprometer o projeto:

Escolher apenas pelo menor custo

Uma solução barata inicialmente pode gerar custos maiores de manutenção e expansão.

Ignorar o crescimento da rede

A infraestrutura deve considerar possíveis novos pontos e equipamentos.

Não considerar redundância

Ambientes críticos podem precisar de caminhos ou equipamentos alternativos.

Não documentar a infraestrutura

Sem documentação, a manutenção se torna muito mais difícil.

Confundir topologia com cabeamento

A escolha da topologia não substitui o planejamento dos cabos, caminhos, racks, patch panels e demais componentes.

Ignorar o ambiente

Uma solução adequada para um escritório pode não ser adequada para uma indústria ou um data center.

Como a organização do rack influencia a rede?

Em redes baseadas em estrela ou estruturas hierárquicas, a organização dos equipamentos de concentração é fundamental.

Patch panels, switches, organizadores, fibras, PDUs e demais componentes precisam ser instalados de forma que facilite:

• identificação;
• manutenção;
• expansão;
• ventilação;
• gerenciamento dos cabos.

Veja também o nosso guia sobre como montar um rack de rede profissional.

Topologia e tipos de cabo

A topologia não determina sozinha qual cabo deve ser utilizado.

A escolha do meio físico depende de fatores como:

• distância;
• velocidade;
• ambiente;
• interferência;
• orçamento;
• necessidade de expansão;
• equipamentos utilizados.

Em redes Ethernet, por exemplo, podem ser utilizados diferentes tipos de cabo de par trançado e fibra óptica, dependendo do projeto.

Veja nosso guia sobre Cat5e, Cat6, Cat6A, Cat7 e Cat8.

Quando as distâncias ou requisitos do projeto justificarem o uso de fibra, também é importante conhecer as diferenças entre fibra monomodo e multimodo.

Checklist para escolher uma topologia de rede

Antes de definir a arquitetura, verifique:

• Qual é o tamanho da rede?
• Quantos pontos existem?
• Qual será o crescimento esperado?
• Quais são as distâncias?
• Qual velocidade é necessária?
• Existe necessidade de redundância?
• Qual é o nível de disponibilidade exigido?
• Qual ambiente receberá a instalação?
• Quais equipamentos serão utilizados?
• Qual meio físico será utilizado?
• Como será feita a organização dos racks?
• Como a infraestrutura será identificada?
• Como a rede será documentada?
• Como será realizada a manutenção?

Perguntas frequentes sobre topologias de rede

Qual é a topologia mais usada em redes Ethernet?

A estrela é amplamente utilizada em redes Ethernet modernas, especialmente em instalações de cabeamento estruturado.

Qual topologia oferece maior redundância?

A malha pode oferecer diversos caminhos entre os nós, mas o nível real de redundância depende de como a rede foi projetada e implementada.

A topologia em estrela é melhor que as outras?

Não necessariamente. Ela é muito adequada para diversos ambientes, mas a escolha deve considerar requisitos de disponibilidade, escala, custo, distância e aplicação.

Qual é a diferença entre estrela e árvore?

A estrela concentra os dispositivos em um ponto central. A árvore organiza diferentes segmentos em uma estrutura hierárquica, podendo combinar vários níveis de conexão.

O barramento ainda é utilizado?

A topologia barramento clássica é pouco comum em novas redes Ethernet corporativas, mas conceitos de meio compartilhado e arquiteturas específicas ainda podem aparecer em determinados sistemas industriais, legados e outras aplicações.

Uma rede pode utilizar mais de uma topologia?

Sim. Redes reais frequentemente combinam diferentes estruturas, formando uma topologia híbrida.

Topologia física e lógica são a mesma coisa?

Não. A topologia física descreve as conexões físicas, enquanto a topologia lógica está relacionada à forma como a comunicação ocorre na rede.

Considerações

A topologia de rede é um dos fundamentos para compreender como uma infraestrutura de comunicação é organizada. Estrela, árvore, barramento, anel e malha possuem características diferentes, e cada uma pode ser adequada a determinados cenários.

Em redes Ethernet modernas e instalações de cabeamento estruturado, a topologia estrela é amplamente utilizada. Em redes maiores, ela pode fazer parte de uma estrutura hierárquica, enquanto enlaces redundantes podem ser adicionados quando a disponibilidade é uma prioridade.

O mais importante é não escolher uma topologia apenas pelo desenho ou pelo custo inicial. O projeto deve considerar escala, distância, disponibilidade, expansão, ambiente, equipamentos, meio físico, manutenção e documentação.

Uma rede bem planejada começa pela definição correta da arquitetura e continua com uma infraestrutura física organizada, identificada e documentada.
