Como Montar um Rack de Rede Profissional: Passo a Passo

Montar um rack de rede profissional vai muito além de instalar switches, patch panels e outros equipamentos dentro de um gabinete. O correto dimensionamento, a organização dos cabos, a distribuição dos equipamentos, a ventilação, a alimentação elétrica e a identificação dos componentes influenciam diretamente na confiabilidade, manutenção e expansão da infraestrutura.

Um rack bem planejado facilita a identificação de problemas, reduz o risco de danos aos equipamentos e torna futuras intervenções muito mais rápidas. Por outro lado, uma montagem desorganizada pode dificultar a manutenção, prejudicar o fluxo de ar e aumentar as chances de erros durante alterações na rede.

Neste guia, você vai aprender como escolher o rack adequado, dimensionar o espaço, organizar equipamentos e cabos, planejar energia e ventilação, identificar conexões e documentar a instalação, seguindo boas práticas utilizadas em ambientes profissionais de redes e infraestrutura de TI.

O que é um rack de rede?

O rack de rede é uma estrutura utilizada para acomodar, proteger e organizar equipamentos e componentes de uma infraestrutura de redes.

É nele que podem ficar instalados equipamentos como:

• switches;
• patch panels;
• roteadores;
• firewalls;
• servidores;
• DIOs;
• organizadores de cabos;
• PDUs;
• nobreaks;
• bandejas;
• equipamentos de telecomunicações.

Um rack bem planejado facilita a manutenção, melhora a organização dos cabos e permite futuras expansões.

A montagem do rack também deve ser pensada como parte do projeto de cabeamento estruturado, e não como uma etapa isolada.

Quais são os principais tipos de rack?

Os racks utilizados em redes podem apresentar diferentes formatos e dimensões.

Rack de parede

É utilizado principalmente em instalações menores, como:

• pequenos escritórios;
• lojas;
• sistemas de CFTV;
• pequenas redes corporativas;
• ambientes com poucos equipamentos.

A escolha da altura e profundidade depende dos equipamentos que serão instalados.

Rack de piso

É utilizado em infraestruturas maiores e pode acomodar uma quantidade maior de equipamentos.

É comum encontrar racks com diferentes alturas, como:

• 24U;
• 36U;
• 42U;
• 44U;
• 45U.

Essas medidas não representam uma regra para todos os projetos. O tamanho adequado depende da quantidade de equipamentos, espaço disponível, profundidade, peso e necessidade de expansão.

O que significa U em um rack?

A altura dos equipamentos de rack é normalmente expressa em U, ou unidade de rack.

1U corresponde a 44,45 mm de altura.

Por exemplo:

• equipamento 1U → 44,45 mm;
• equipamento 2U → 88,9 mm;
• equipamento 4U → 177,8 mm.

Um rack de 42U possui, portanto, espaço vertical equivalente a 42 unidades de rack.

É importante não utilizar toda a capacidade disponível imediatamente. Reservar algumas unidades para expansão pode facilitar futuras alterações.

Como escolher o tamanho do rack?

O tamanho do rack não deve ser escolhido apenas pela quantidade atual de equipamentos.

Considere:

Quantidade de equipamentos

Liste todos os equipamentos que serão instalados e a quantidade de U ocupada por cada um.

Profundidade

Verifique a profundidade dos equipamentos e deixe espaço suficiente para:

• conectores;
• cabos;
• circulação de ar;
• manutenção;
• movimentação dos componentes.

Um equipamento pode caber em altura e, mesmo assim, não possuir espaço adequado em profundidade.

Peso

Verifique a capacidade de carga do rack e dos acessórios utilizados.

Isso é especialmente importante quando serão instalados:

• servidores;
• nobreaks;
• baterias;
• equipamentos de telecomunicações;
• bandejas com equipamentos pesados.

Expansão

Sempre que possível, mantenha espaço para futuras ampliações.

Um rack completamente ocupado pode tornar uma expansão muito mais complicada.

Rack de 19 polegadas

Grande parte dos racks utilizados em redes utiliza o padrão de montagem de 19 polegadas para equipamentos compatíveis.

Os equipamentos são fixados nos trilhos verticais utilizando elementos apropriados, como:

• parafusos;
• porcas gaiola;
• parafusos compatíveis com o rack;
• trilhos específicos do equipamento.

Antes da montagem, verifique a compatibilidade entre o equipamento e o rack.

O que colocar dentro de um rack de rede?

A configuração depende da instalação, mas um rack pode conter:

Nem todos esses equipamentos precisam estar presentes em todos os racks.

Planejamento antes de montar o rack

Antes de instalar qualquer equipamento, faça o planejamento.

Uma boa montagem começa pela definição de:

1. localização do rack;
2. tamanho;
3. profundidade;
4. capacidade de carga;
5. equipamentos;
6. quantidade de pontos de rede;
7. caminhos dos cabos;
8. alimentação elétrica;
9. ventilação;
10. identificação;
11. expansão futura.

Também é importante verificar se existe espaço suficiente para abrir portas, realizar manutenção e acessar os equipamentos.

Defina a posição dos equipamentos

Não existe uma única ordem obrigatória para todos os racks.

A disposição deve considerar:

• peso;
• fluxo de ar;
• facilidade de manutenção;
• comprimento dos patch cords;
• alimentação;
• organização;
• profundidade;
• expansão.

Uma configuração comum é deixar patch panels próximos aos switches correspondentes, reduzindo o comprimento dos patch cords.

O mais importante é que a disposição seja lógica e documentada.

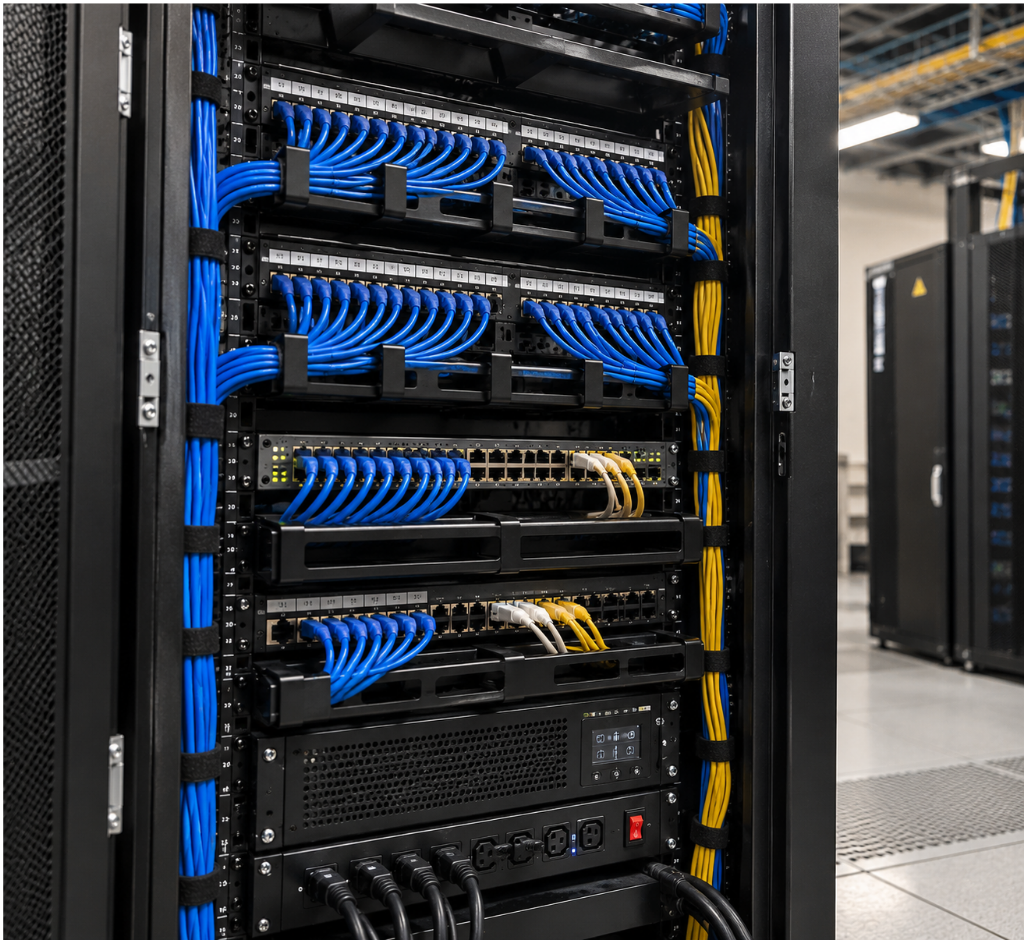

Exemplo de organização

Um rack pode seguir uma organização semelhante a:

┌─────────────────────────┐

│ Patch Panel             │

│ Organizador             │

│ Switch                  │

│ Organizador             │

│ Patch Panel             │

│ Switch                  │

│                         │

│ DIO / Fibra             │

│                         │

│ Equipamentos ativos     │

│                         │

│ Bandeja / Servidor      │

│                         │

│ Nobreak / equipamentos  │

└─────────────────────────┘

Essa é apenas uma referência. A disposição real deve ser definida conforme o projeto e os equipamentos utilizados.

Patch panel e switch

O patch panel concentra as terminações dos cabos que chegam das áreas de trabalho.

Os patch cords fazem a ligação entre as portas do patch panel e as portas do switch.

Uma organização comum é:

Tomada → cabo horizontal → patch panel → patch cord → switch

Essa estrutura facilita a manutenção e permite alterar conexões sem precisar mexer diretamente no cabeamento permanente.

Se você ainda não conhece as diferenças entre as categorias de cabo, veja:

Tipos de cabo de rede: Cat5e, Cat6, Cat6A, Cat7 e Cat8

Como organizar os cabos no rack?

A organização dos cabos é uma das partes mais importantes da montagem.

Utilize, conforme a necessidade:

• organizadores horizontais;
• organizadores verticais;
• velcro;
• guias;
• passagens laterais;
• bandejas;
• DIOs;
• patch panels.

Evite utilizar abraçadeiras apertadas demais nos cabos de cobre.

Também evite:

• cruzamentos desnecessários;
• excesso de cabos;
• cabos pendurados;
• curvas excessivamente fechadas;
• bloqueio das entradas e saídas de ar.

Para aprofundar esse assunto:

Como organizar cabos em racks: guia completo para infraestrutura profissional

Velcro ou abraçadeira plástica?

Para cabeamento de rede, o velcro costuma ser mais conveniente quando existe necessidade frequente de manutenção ou reorganização.

Isso permite abrir e reorganizar os feixes sem precisar cortar a fixação.

Abraçadeiras plásticas podem ser utilizadas em determinadas situações, mas devem ser instaladas sem comprimir excessivamente os cabos.

O objetivo é manter os cabos organizados sem alterar suas características físicas.

Organização da parte frontal e traseira

Não basta deixar apenas a frente do rack organizada.

A parte traseira também precisa ser considerada.

Na parte frontal podem ficar:

• patch panels;
• switches;
• equipamentos ativos;
• organizadores.

Na parte traseira é necessário considerar:

• cabos de alimentação;
• conexões de equipamentos;
• PDU;
• ventilação;
• passagem dos cabos;
• acesso para manutenção.

Uma instalação profissional deve facilitar o acesso tanto pela frente quanto pela traseira.

PDU: distribuição de energia

A PDU (Power Distribution Unit) distribui energia elétrica para os equipamentos instalados no rack.

Pode existir em diferentes formatos, incluindo:

• horizontal;
• vertical;
• diferentes quantidades de tomadas;
• diferentes capacidades elétricas.

A posição depende do modelo da PDU e da configuração do rack.

O dimensionamento deve considerar a carga conectada e as características da instalação elétrica.

Nobreak no rack

O nobreak pode fornecer autonomia temporária e proteção adequada para os equipamentos conectados, dependendo do modelo e da infraestrutura elétrica.

Ao instalar um nobreak no rack, considere:

• peso;
• capacidade;
• autonomia;
• potência;
• ventilação;
• posição;
• espaço para manutenção;
• baterias.

Equipamentos pesados exigem atenção especial à capacidade estrutural do rack.

Ventilação e fluxo de ar

O fluxo de ar é fundamental para evitar aquecimento excessivo.

Muitos equipamentos utilizam um fluxo semelhante a:

Entrada de ar → componentes internos → saída de ar

Porém, isso varia conforme o equipamento.

Por isso, antes de posicionar os equipamentos, verifique:

• direção do fluxo de ar;
• posição das entradas;
• posição das saídas;
• temperatura do ambiente;
• densidade de equipamentos;
• espaço para circulação.

Não bloqueie as entradas e saídas de ventilação.

Em racks com grande densidade de equipamentos, o gerenciamento térmico deve fazer parte do projeto.

Rack ativo e rack passivo

É comum encontrar os termos rack ativo e rack passivo.

De forma simplificada, um rack que contém equipamentos ativos, como switches, roteadores e servidores, pode ser descrito como parte da infraestrutura ativa.

Já um rack utilizado principalmente para componentes passivos, como patch panels, organizadores e terminações, possui uma função diferente.

Entretanto, esses termos não significam que o gabinete metálico seja literalmente “ativo” ou “passivo”.

A escolha deve considerar os equipamentos e a função daquele rack.

Veja uma explicação mais detalhada:

Rack Ativo vs Rack Passivo: diferenças, equipamentos e quando usar

Fibra óptica no rack

Quando a infraestrutura utiliza fibra óptica, o rack pode receber componentes como:

• DIO;
• bandejas;
• adaptadores;
• organizadores;
• patch cords ópticos.

A fibra exige cuidados específicos com:

• raio de curvatura;
• limpeza dos conectores;
• proteção;
• organização;
• identificação.

A escolha entre fibra monomodo e multimodo depende do projeto, distância, transceptores e demais características do enlace.

Veja:

Fibra SM e MM: diferenças entre monomodo e multimodo

Cabeamento de cobre e fibra no mesmo rack

Não é necessário tratar cobre e fibra como elementos que obrigatoriamente precisam ficar em racks separados.

Os dois podem fazer parte da mesma infraestrutura física quando o projeto e os componentes permitem.

O importante é garantir:

• organização;
• proteção;
• raio de curvatura adequado;
• identificação;
• acesso;
• separação e roteamento adequados dos cabos;
• facilidade de manutenção.

Identificação dos cabos

Todo cabo deve possuir uma identificação que permita descobrir sua origem e destino.

Por exemplo:

PP01-01

PP01-02

PP01-03

PP02-01

PP02-02

A nomenclatura deve ser definida de acordo com o padrão utilizado no projeto.

É importante que a identificação seja aplicada de maneira consistente nas extremidades correspondentes.

Documentação do rack

Além das etiquetas físicas, mantenha uma documentação da infraestrutura.

Pode incluir:

• número do rack;
• patch panel;
• porta;
• switch;
• porta do switch;
• tomada;
• localização;
• tipo de cabo;
• equipamento conectado;
• alterações realizadas.

Um mapa físico e lógico atualizado reduz bastante o tempo necessário para manutenção.

Energia e cabeamento de dados

O cabeamento de energia e os cabos de dados precisam ser organizados de maneira adequada.

Evite criar instalações improvisadas onde os cabos de alimentação ficam misturados desordenadamente com os cabos de comunicação.

O projeto deve considerar:

• caminhos;
• separação;
• organização;
• interferência;
• aterramento;
• normas aplicáveis;
• características dos equipamentos.

Para conhecer outros aspectos técnicos da infraestrutura, consulte:

Normas e padrões essenciais para técnicos de redes

Como montar um rack de rede passo a passo

Agora podemos organizar a montagem em uma sequência prática.

1. Analise o local

Verifique:

• espaço;
• acesso;
• temperatura;
• ventilação;
• energia elétrica;
• caminhos de cabos;
• segurança.

2. Escolha o rack

Defina:

• tipo;
• altura;
• profundidade;
• capacidade de carga;
• acessórios;
• espaço para expansão.

3. Faça o planejamento

Liste todos os equipamentos e componentes.

Calcule o espaço necessário em U e defina a disposição.

4. Instale os acessórios

Monte, conforme necessário:

• organizadores;
• PDU;
• bandejas;
• DIO;
• patch panels.

5. Instale os equipamentos

Fixe os equipamentos nos trilhos de acordo com o planejamento.

Tenha atenção especial aos equipamentos pesados.

6. Instale e organize o cabeamento

Conecte os cabos aos patch panels e demais componentes.

Utilize organizadores e velcro para manter os feixes organizados.

7. Faça as conexões com os switches

Utilize patch cords com comprimento adequado.

Evite deixar grandes quantidades de cabo sobrando na frente do rack.

8. Organize a alimentação

Conecte os equipamentos à PDU ou ao sistema elétrico correspondente.

Evite sobrecarregar tomadas ou circuitos.

9. Identifique tudo

Etiquete:

• cabos;
• patch panels;
• portas;
• equipamentos;
• racks.

10. Teste

Depois da montagem, realize os testes necessários para verificar o funcionamento e, quando aplicável, o desempenho dos enlaces.

11. Documente

Registre a configuração final.

A documentação deve representar o rack como ele realmente ficou, e não apenas como foi planejado inicialmente.

Como testar uma rede instalada no rack?

O tipo de teste depende do que está sendo verificado.

Para cabeamento metálico, podem ser realizados testes de:

• continuidade;
• mapa de fios;
• comprimento;
• desempenho;
• certificação.

Para fibra óptica, podem ser utilizados instrumentos como:

• VFL;
• power meter;
• fonte de luz;
• OLTS;
• OTDR.

O VFL é útil para determinadas verificações visuais, mas não substitui os instrumentos destinados à medição de perda óptica ou caracterização completa do enlace.

Veja:

VFL na fibra óptica: o que é, como funciona e como usar

Para cabeamento metálico, os certificadores Fluke DSX são exemplos de equipamentos utilizados na certificação de enlaces.

Certificador Fluke DSX: como funciona e quais testes realiza

Certificação do cabeamento

É importante diferenciar testar de certificar.

Um teste de continuidade pode mostrar se os condutores estão conectados corretamente, mas isso não significa que o enlace atenda aos requisitos de desempenho de uma determinada categoria.

A certificação verifica parâmetros definidos pelo padrão aplicável.

O procedimento pode avaliar características como:

• perda de inserção;
• NEXT;
• PSNEXT;
• retorno;
• atraso;
• comprimento;
• outros parâmetros específicos.

A necessidade e o método de certificação dependem do projeto e dos requisitos da instalação.

Erros comuns ao montar um rack

Alguns erros podem comprometer a organização e dificultar a manutenção.

1. Escolher um rack pequeno demais

Não considerar expansão pode fazer o rack ficar lotado rapidamente.

2. Ignorar a profundidade

Equipamentos podem não possuir espaço adequado para cabos e conectores.

3. Não considerar o peso

Equipamentos pesados exigem atenção à capacidade estrutural.

4. Misturar cabos sem organização

Isso dificulta manutenção e identificação.

5. Usar patch cords excessivamente longos

O excesso cria volume desnecessário.

6. Apertar demais os cabos

Pode prejudicar a instalação.

7. Bloquear a ventilação

Equipamentos precisam dissipar o calor produzido durante a operação.

8. Não identificar os cabos

Sem identificação, a manutenção se torna mais demorada.

9. Não documentar

Alterações futuras podem tornar o rack difícil de compreender.

10. Não realizar os testes necessários

Uma conexão que funciona não significa necessariamente que o cabeamento esteja dentro dos requisitos de desempenho.

Para conhecer outros problemas frequentes em instalações de redes:

10 erros comuns em instalações de redes e como evitá-los

Checklist para montagem de rack

Planejamento

• Local definido
• Tamanho do rack definido
• Profundidade verificada
• Capacidade de carga verificada
• Equipamentos listados
• Espaço para expansão reservado

Infraestrutura

• Energia disponível
• Ventilação adequada
• Caminhos dos cabos definidos
• Acesso para manutenção
• Aterramento conforme projeto

Montagem

• Rack corretamente fixado
• PDU instalada
• Organizadores instalados
• Patch panels instalados
• Switches instalados
• DIO instalado quando necessário
• Equipamentos pesados corretamente posicionados

Cabeamento

• Cabos identificados
• Patch cords organizados
• Velcro utilizado adequadamente
• Curvas respeitadas
• Cabos sem esmagamento
• Alimentação organizada

Testes

• Continuidade verificada
• Conectividade testada
• Cabeamento certificado quando aplicável
• Fibra testada quando aplicável
• Resultados registrados

Documentação

• Mapa físico atualizado
• Mapa lógico atualizado
• Portas identificadas
• Equipamentos registrados
• Alterações documentadas

Como deixar o rack preparado para futuras expansões?

Uma das melhores práticas é não ocupar todo o espaço disponível imediatamente.

Considere deixar:

• unidades de rack livres;
• portas disponíveis;
• capacidade adicional de energia;
• espaço nos organizadores;
• capacidade nos caminhos de cabos;
• documentação atualizada.

Também é importante evitar instalar cabos de forma que uma futura alteração exija desmontar grande parte do rack.

Perguntas frequentes

Qual o tamanho ideal de um rack de rede?

Não existe um tamanho único.

O rack deve ser dimensionado considerando equipamentos, altura em U, profundidade, peso, ventilação, acessórios e expansão futura.

Quantos U preciso para um rack?

Some a altura dos equipamentos e acessórios que serão instalados e reserve espaço para expansão.

Onde colocar o switch no rack?

Uma configuração comum é posicioná-lo próximo aos patch panels correspondentes, reduzindo o comprimento dos patch cords. Porém, a posição final depende do projeto e do fluxo de ar dos equipamentos.

Onde colocar o nobreak?

Depende do modelo, peso, capacidade do rack e configuração elétrica. Equipamentos pesados devem ser instalados de acordo com a capacidade estrutural e as recomendações do fabricante.

Posso colocar fibra e cabo de rede no mesmo rack?

Sim. É possível utilizar cobre e fibra na mesma infraestrutura, desde que sejam respeitados os requisitos de instalação, organização, proteção e curvatura.

Preciso certificar o cabeamento?

A necessidade depende dos requisitos do projeto, contrato e padrão adotado. Quando a certificação é exigida, deve ser utilizado equipamento e procedimento compatíveis com o tipo de enlace.

Preciso deixar espaço vazio no rack?

É recomendável considerar espaço para expansão e manutenção. A quantidade depende do projeto.

Considerações

Montar um rack de rede profissional não significa apenas instalar switches e conectar cabos.

Uma boa montagem envolve:

• planejamento;
• dimensionamento;
• escolha correta do rack;
• organização dos equipamentos;
• gerenciamento dos cabos;
• alimentação elétrica;
• ventilação;
• identificação;
• testes;
• documentação;
• expansão futura.

Um rack bem organizado facilita a manutenção, reduz o tempo de diagnóstico e permite que a infraestrutura cresça sem precisar ser completamente refeita.
