10 Erros Comuns em Instalações de Redes e Como Evitá-los

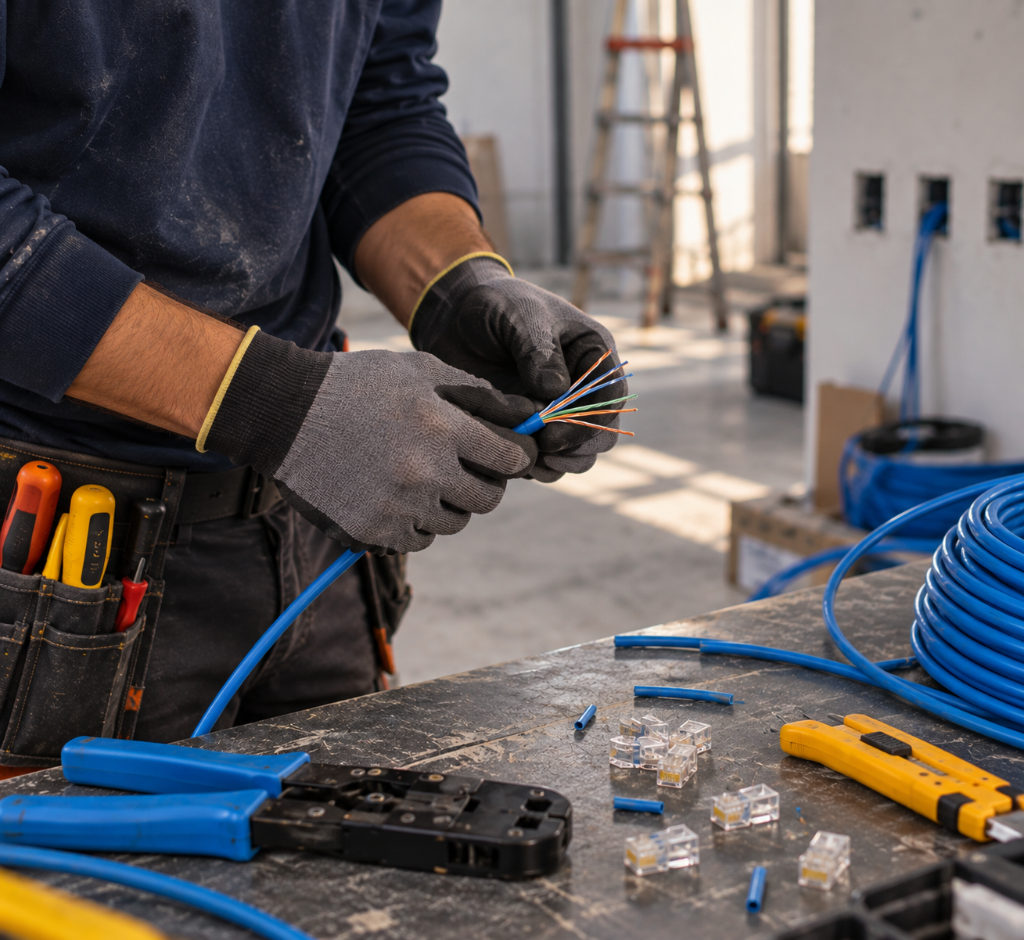

Uma instalação de rede mal executada pode causar perda de desempenho, falhas intermitentes, dificuldade de manutenção e muito retrabalho.

Muitos desses problemas começam durante a própria instalação do cabeamento: cabos excessivamente curvados, identificação inadequada, terminações incorretas, organização deficiente no rack ou simplesmente a falta de testes após o serviço.

Neste guia, você vai conhecer 10 erros comuns em instalações de redes, entender por que eles acontecem e descobrir como evitá-los em projetos residenciais, comerciais e corporativos.

1. Não planejar a instalação antes de começar

Um dos erros mais comuns é começar a passar cabos sem definir previamente o caminho que a infraestrutura vai seguir.

Antes da instalação, é importante avaliar:

• Quantidade de pontos de rede;
• Localização dos equipamentos;
• Posição do rack;
• Caminhos disponíveis;
• Eletrocalhas, leitos, canaletas ou conduítes;
• Distância entre os pontos;
• Necessidade de expansão futura;
• Separação entre telecomunicações e energia;
• Identificação dos pontos.

Sem planejamento, é comum descobrir durante a instalação que determinado caminho não comporta todos os cabos ou que será necessário refazer parte do serviço.

Como evitar

Faça um levantamento do ambiente antes de iniciar a passagem dos cabos.

Sempre que possível, registre a localização dos pontos, caminhos e equipamentos em uma planta, croqui ou documentação do projeto.

Também vale deixar capacidade disponível para futuras expansões. Uma infraestrutura que funciona hoje, mas não permite crescimento, pode gerar novos custos posteriormente.

2. Exceder o raio de curvatura dos cabos

Cabos de rede não devem ser dobrados de qualquer maneira.

Curvas muito fechadas podem alterar as características elétricas do cabo de cobre e, dependendo da situação, prejudicar o desempenho da transmissão.

Na fibra óptica, o cuidado é ainda maior. Curvaturas excessivas podem aumentar as perdas ópticas e, em situações mais severas, provocar danos ao cabo ou à fibra.

Como evitar

Respeite o raio mínimo de curvatura indicado pelo fabricante do cabo.

Evite fazer curvas muito fechadas próximas a conectores, patch panels, caixas de passagem e pontos de terminação.

Também não utilize a força para “encaixar” um cabo em um espaço pequeno. Se a infraestrutura não comporta o cabo corretamente, o problema está no planejamento do caminho.

3. Passar cabos de rede sem considerar a proximidade de energia

Cabos de telecomunicações e circuitos elétricos podem coexistir em uma instalação, mas isso não significa que devam ser instalados de qualquer maneira.

A proximidade inadequada com fontes de interferência eletromagnética pode prejudicar o desempenho da infraestrutura, especialmente em determinadas condições de instalação.

Como evitar

Sempre que possível:

• Utilize caminhos separados para energia e telecomunicações;
• Evite compartilhar o mesmo eletroduto sem que a instalação permita isso;
• Considere fontes de interferência existentes no ambiente;
• Utilize infraestrutura adequada ao projeto;
• Siga as normas aplicáveis e as especificações dos fabricantes.

Em ambientes industriais ou próximos a equipamentos de potência, essa análise se torna ainda mais importante.

4. Não identificar os cabos e pontos de rede

Imagine um rack com dezenas de cabos e nenhum deles identificado.

Quando surgir um problema, o técnico precisará descobrir manualmente qual cabo corresponde a cada ponto. Isso aumenta o tempo de manutenção e a possibilidade de erro.

A identificação e documentação fazem parte da administração da infraestrutura de telecomunicações.

Como evitar

Utilize uma identificação padronizada para:

• Tomadas de rede;
• Patch panels;
• Cabos;
• Portas de switches;
• Pontos de fibra;
• DIOs;
• Racks;
• Equipamentos.

O código utilizado na tomada deve permitir identificar facilmente sua correspondência no rack.

Por exemplo:

RACK-01 / PP01 / 24

pode representar o rack 01, patch panel 01 e porta 24.

O mais importante é definir um padrão e utilizá-lo de maneira consistente.

5. Apertar demais abraçadeiras e elementos de fixação

As abraçadeiras são úteis para organizar os cabos, mas apertá-las excessivamente é um erro.

Quando o cabo é comprimido, sua geometria pode ser alterada. Em cabos de pares trançados, isso pode afetar seu desempenho.

O mesmo cuidado vale para cabos ópticos: pressão excessiva ou instalação inadequada pode provocar problemas mecânicos e ópticos.

Como evitar

Use as abraçadeiras apenas o suficiente para manter o conjunto organizado.

Sempre que possível, prefira sistemas de gerenciamento de cabos apropriados para a infraestrutura, como:

• Velcro;
• Organizadores horizontais;
• Organizadores verticais;
• Guias;
• Bandejas;
• Acessórios próprios para racks.

A organização deve manter os cabos presos, mas sem esmagá-los.

6. Aplicar tração excessiva durante a passagem dos cabos

Puxar um cabo com muita força para fazê-lo chegar ao destino pode causar problemas que nem sempre aparecem imediatamente.

Em cabos metálicos, a tração excessiva pode deformar componentes internos.

Na fibra óptica, o cuidado é ainda maior porque existem elementos específicos de proteção e resistência mecânica.

Como evitar

Durante a passagem:

1. Planeje o caminho antes de puxar;
2. Elimine obstáculos;
3. Utilize guias adequadas;
4. Evite puxadas bruscas;
5. Respeite a força máxima de tração especificada pelo fabricante;
6. Não utilize conectores como ponto de tração;
7. Deixe uma reserva adequada para terminação e manutenção.

Se o cabo está exigindo força excessiva para passar, pare e descubra a causa.

7. Não testar o cabeamento depois da instalação

Esse é um dos erros que mais pode gerar retrabalho.

Um cabo pode parecer perfeitamente instalado e ainda apresentar problemas.

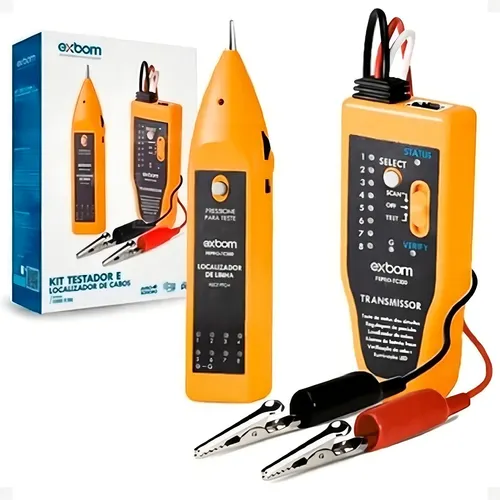

No cabeamento de cobre, diferentes níveis de teste podem verificar aspectos como:

• Mapa de fios;
• Continuidade;
• Comprimento;
• Perda de inserção;
• NEXT;
• FEXT/ACR-F;
• Return Loss;
• Atraso;
• Diferença de atraso entre pares;
• Resistência.

Em instalações que exigem certificação, o equipamento e o procedimento utilizados devem ser compatíveis com a categoria e o padrão especificados no projeto.

E na fibra óptica?

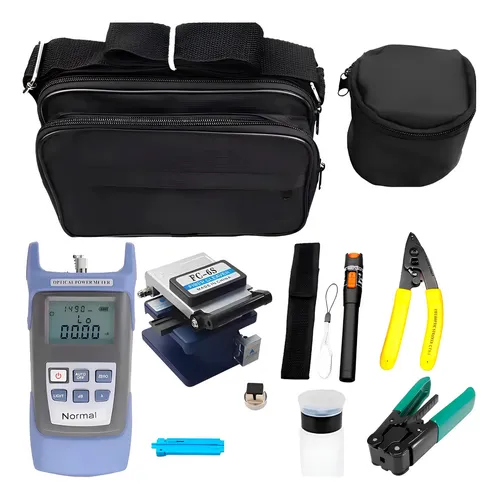

Dependendo do objetivo do teste, podem ser utilizados:

• VFL: para localização visual de determinadas falhas;
• Power Meter ou OLTS: para avaliar potência e perda óptica;
• OTDR: para caracterização e localização de eventos ao longo do enlace.

Um VFL, por exemplo, não substitui um Power Meter ou um OTDR.

Como evitar

Defina o método de teste antes de finalizar o serviço.

Depois dos testes, registre os resultados. Em instalações profissionais, a documentação dos testes pode ser tão importante quanto a própria instalação.

8. Deixar o rack desorganizado

Um rack desorganizado dificulta praticamente tudo:

• Manutenção;
• Identificação;
• Expansão;
• Diagnóstico;
• Substituição de equipamentos;
• Gerenciamento dos cabos;
• Acesso aos equipamentos.

Além disso, uma grande quantidade de cabos cruzados e pressionados pode dificultar o acesso às portas dos equipamentos.

Como evitar

Organize o rack considerando:

• Posição dos equipamentos;
• Patch panels;
• Switches;
• Organizadores;
• DIOs;
• PDUs;
• Alimentação;
• Entrada e saída dos cabos;
• Identificação;
• Espaço para expansão.

Também evite deixar cabos com comprimentos desnecessários.

Um rack bem organizado não é apenas mais bonito: ele facilita a manutenção e reduz a possibilidade de erros.

9. Utilizar materiais inadequados ou sem especificação confiável

Um projeto pode ser comprometido quando são utilizados cabos, conectores, patch panels ou acessórios incompatíveis com a aplicação.

Não basta o produto possuir uma categoria escrita na embalagem. É importante verificar sua documentação e compatibilidade com os demais componentes da instalação.

Antes de comprar, verifique:

• Categoria do cabo;
• Tipo de construção;
• Material dos condutores;
• Especificações elétricas;
• Compatibilidade dos conectores;
• Aplicação indicada pelo fabricante;
• Normas e certificações declaradas;
• Condições ambientais de instalação.

Também evite escolher componentes apenas pelo menor preço.

Um material inadequado pode resultar em perda de desempenho, dificuldade de certificação e necessidade de refazer a instalação.

10. Ignorar a segurança durante a instalação

A preocupação com segurança não deve começar somente quando acontece um acidente.

Durante uma instalação de redes, o profissional pode trabalhar em:

• Escadas;
• Forros;
• Shafts;
• Salas técnicas;
• Racks;
• Ambientes industriais;
• Áreas de circulação;
• Locais próximos a instalações elétricas.

Como evitar

Faça uma avaliação das condições do ambiente antes de iniciar o serviço.

Utilize os equipamentos de proteção e ferramentas adequados à atividade e siga os procedimentos de segurança aplicáveis ao local.

Também tenha cuidado ao trabalhar próximo a instalações elétricas. Um cabo de rede não elimina os riscos existentes no ambiente.

Quando houver atividade elétrica propriamente dita, devem ser observados os requisitos e procedimentos específicos para esse tipo de trabalho.

Cabeamento de cobre e fibra óptica exigem cuidados diferentes

Embora várias boas práticas sejam semelhantes, cobre e fibra óptica possuem características próprias.

Por isso, não é recomendado tratar uma instalação óptica simplesmente como uma versão “mais fina” de uma instalação de cobre.

Checklist para uma instalação de rede

Antes de considerar o serviço concluído, confira:

• O caminho dos cabos foi planejado?
• Os materiais são adequados para a aplicação?
• Os raios de curvatura foram respeitados?
• A tração durante a passagem foi controlada?
• Os cabos estão protegidos contra esmagamento?
• A infraestrutura foi instalada de maneira adequada?
• A proximidade com circuitos de energia foi avaliada?
• Todos os cabos e pontos foram identificados?
• O rack está organizado?
• As terminações foram conferidas?
• Os cabos foram testados?
• Os resultados dos testes foram registrados?
• A documentação da instalação foi atualizada?
• Existe espaço para futuras expansões?

Esse checklist simples pode evitar uma grande quantidade de retrabalho.

Como saber se uma instalação de rede foi bem executada?

Uma instalação profissional não deve ser avaliada apenas pela aparência.

É possível ter um rack visualmente organizado e ainda existir um problema de desempenho.

Uma boa instalação combina:

planejamento + materiais adequados + instalação correta + identificação + testes + documentação.

O objetivo não é apenas fazer a rede funcionar no momento da entrega, mas criar uma infraestrutura que possa ser mantida, expandida e diagnosticada posteriormente.

Quais são os erros mais graves em uma instalação de rede?

Não existe necessariamente um único erro mais grave. A consequência depende do ambiente e da aplicação.

Porém, alguns problemas merecem atenção especial:

• Ignorar riscos de segurança;
• Danificar cabos durante a instalação;
• Utilizar materiais inadequados;
• Não respeitar as especificações do fabricante;
• Não realizar os testes necessários;
• Não documentar a infraestrutura;
• Misturar infraestrutura de telecomunicações e energia de maneira inadequada.

Quanto mais crítica for a rede, maior deve ser o cuidado durante planejamento, instalação, testes e documentação.

Perguntas frequentes

É obrigatório testar todo cabo de rede?

O tipo de teste depende do projeto, aplicação, contrato e nível de desempenho exigido. Em instalações profissionais, testar o cabeamento é uma etapa importante para verificar se o resultado corresponde ao que foi especificado.

Um cabo de rede pode passar junto com energia?

A instalação deve considerar os requisitos aplicáveis de separação, compatibilidade eletromagnética e infraestrutura. Sempre que possível, utilize caminhos adequados e separados.

Posso apertar bastante as abraçadeiras?

Não. O objetivo da fixação é organizar o cabo sem esmagá-lo ou deformá-lo.

O que acontece se eu dobrar demais um cabo de rede?

A deformação pode alterar suas características e prejudicar o desempenho. O raio mínimo de curvatura deve seguir a especificação do fabricante.

Preciso identificar todos os cabos?

Em instalações profissionais, a identificação padronizada facilita manutenção, expansão e diagnóstico. Quanto maior a infraestrutura, maior é a importância de uma boa documentação.

OTDR e Power Meter fazem a mesma coisa?

Não. São instrumentos com funções diferentes. O Power Meter pode ser utilizado para avaliar potência e perda óptica, enquanto o OTDR permite analisar eventos ao longo do enlace e auxiliar na localização de problemas.

VFL substitui o OTDR?

Não. O VFL é uma ferramenta simples para localização visual de determinadas falhas. Ele não fornece as mesmas informações que um OTDR.

Considerações

Os erros em instalações de redes muitas vezes começam em detalhes aparentemente pequenos: uma curva muito fechada, uma abraçadeira apertada demais, um cabo sem identificação ou a ausência de um teste após a instalação.

Evitar esses problemas exige mais do que saber passar cabos. É necessário planejar, escolher materiais adequados, instalar corretamente, testar e documentar.

Uma infraestrutura bem executada facilita a manutenção, reduz o retrabalho e cria uma base mais confiável para futuras expansões da rede.
