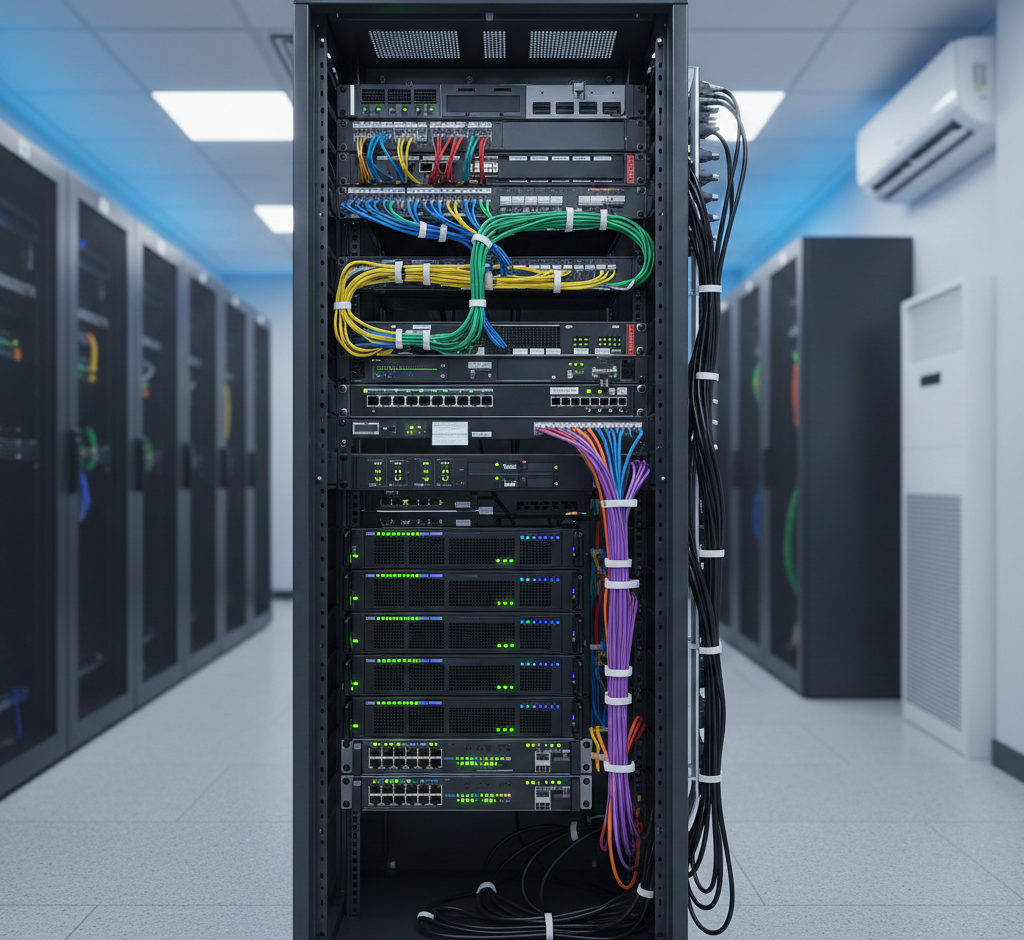

Como Organizar Cabos em Racks: Guia Completo de Gestão de Cabeamento

Organizar os cabos de um rack de rede não é apenas uma questão estética. Uma boa gestão do cabeamento facilita a manutenção, reduz o risco de desconexões acidentais, melhora a identificação das portas e contribui para uma infraestrutura mais organizada e preparada para futuras expansões.

Em instalações profissionais, o cabeamento precisa ser planejado desde o início. Patch panels, switches, organizadores horizontais e verticais, cabos de diferentes comprimentos, identificação e documentação fazem parte desse processo.

Neste guia, você vai aprender como organizar cabos em racks de forma prática, desde o planejamento das rotas até a identificação e documentação da infraestrutura.

Por que organizar corretamente os cabos do rack?

Um rack desorganizado pode transformar uma manutenção simples em um trabalho demorado. Quando os cabos estão misturados, excessivamente tensionados ou sem identificação, torna-se mais difícil descobrir a origem de uma conexão ou realizar alterações na infraestrutura.

Uma boa organização proporciona:

• Manutenção mais rápida: facilita localizar portas, cabos e equipamentos.
• Menor risco de falhas: reduz a possibilidade de desconexões acidentais e danos aos cabos.
• Melhor circulação de ar: ajuda a manter os equipamentos em condições adequadas de funcionamento.
• Facilidade para expansão: permite adicionar novos pontos sem precisar reorganizar toda a infraestrutura.
• Maior segurança: reduz cabos soltos, emaranhados e situações que podem causar acidentes.
• Padronização: facilita o trabalho de outros técnicos que precisem realizar manutenção posteriormente.

A organização também deve fazer parte do projeto de cabeamento estruturado, e não ser tratada apenas como uma etapa estética depois que todos os equipamentos já foram instalados.

O que existe dentro de um rack de rede?

Antes de organizar os cabos, é importante entender quais equipamentos e componentes podem estar instalados no rack.

Dependendo do projeto, podemos encontrar:

• Patch panels;
• Switches;
• Roteadores;
• Firewalls;
• Organizadores horizontais;
• Organizadores verticais;
• DIOs;
• Bandejas;
• Servidores;
• Nobreaks;
• PDUs;
• Equipamentos ópticos;
• Equipamentos de CFTV;
• Guias de cabos;
• Cabos de rede;
• Cabos de fibra óptica;
• Cabos de alimentação.

A disposição desses componentes depende do projeto e do tipo de rack utilizado.

Se você ainda tem dúvidas sobre as diferenças entre as estruturas, vale consultar o artigo Rack Ativo vs. Rack Passivo: diferenças, equipamentos e quando usar.

Também é importante diferenciar a organização dos cabos da montagem física do rack. Para entender o processo completo de montagem, consulte o guia Como Montar um Rack de Rede: Passo a Passo.

Como planejar a organização do rack

O planejamento deve acontecer antes da instalação dos cabos.

Um erro comum é instalar todos os equipamentos e somente depois tentar descobrir por onde cada cabo deverá passar. Isso normalmente resulta em excesso de cabos, cruzamentos desnecessários e dificuldade de manutenção.

Antes de começar, defina:

• posição dos equipamentos;
• localização dos patch panels;
• posição dos organizadores;
• entrada e saída dos cabos;
• rotas horizontais;
• rotas verticais;
• comprimento aproximado dos patch cords;
• identificação dos pontos;
• separação entre diferentes tipos de cabeamento;
• espaço disponível para futuras expansões.

Em instalações maiores, também é importante entender onde o rack está inserido dentro da infraestrutura.

Por exemplo, uma sala técnica pode possuir diferentes funções e elementos como MDF, IDF, DIO e DG. Entender essa estrutura ajuda a planejar corretamente a distribuição dos cabos. Veja também Sala Técnica de Redes: MDF, IDF, DIO e DG — Diferenças e Funções.

Como organizar os cabos em um rack passo a passo

1. Defina o layout do rack

Comece definindo a posição dos principais equipamentos.

Um exemplo de organização pode ser:

Patch panels → organizadores → switches → equipamentos de rede

Essa disposição não é obrigatória para todos os projetos. O layout deve considerar o tipo de equipamento, o fluxo dos cabos, a ventilação, o acesso para manutenção e as características do rack.

O objetivo é criar um caminho lógico entre o ponto de terminação e o equipamento que utilizará aquela conexão.

2. Instale os patch panels de forma organizada

Os patch panels normalmente concentram uma grande quantidade de conexões e, por isso, são um dos principais pontos de organização do rack.

Evite deixar os cabos conectados diretamente aos switches sem uma estrutura de terminação adequada quando o projeto utiliza cabeamento estruturado.

Uma organização comum é:

Tomada de rede → cabeamento horizontal → patch panel → patch cord → switch

Essa estrutura facilita alterações futuras e permite identificar rapidamente qual porta está sendo utilizada.

Também é interessante separar os patch panels por função quando o tamanho da infraestrutura justificar, por exemplo:

• Dados;
• Voz;
• CFTV;
• Outros serviços.

3. Utilize organizadores horizontais e verticais

Os organizadores ajudam a direcionar os cabos e evitam que os patch cords fiquem cruzados na frente do rack.

Os organizadores horizontais são úteis principalmente entre patch panels e switches.

Já os organizadores verticais permitem conduzir os cabos pelas laterais do rack.

Em racks maiores, a utilização conjunta dos dois tipos pode proporcionar uma organização muito mais eficiente.

O objetivo não é simplesmente esconder os cabos, mas criar caminhos previsíveis para eles.

4. Escolha o comprimento adequado dos patch cords

Um dos problemas mais comuns em racks é utilizar patch cords muito longos.

Quando isso acontece, o técnico normalmente precisa enrolar o excesso de cabo dentro ou na frente do rack.

O resultado pode ser:

• excesso de cabos;
• dificuldade de identificação;
• maior quantidade de cruzamentos;
• aparência desorganizada;
• dificuldade para realizar manutenção.

Sempre que possível, utilize patch cords com comprimento adequado à distância entre o patch panel e o equipamento.

Por outro lado, não é necessário utilizar um comprimento extremamente curto apenas para evitar sobra. Deve existir espaço suficiente para movimentação e manutenção.

5. Organize os cabos por função

Quando existem muitos serviços no mesmo rack, separar os cabos por função pode facilitar bastante a manutenção.

Dependendo da infraestrutura, pode ser possível separar visualmente:

• dados;
• voz;
• CFTV;
• gerenciamento;
• uplinks;
• fibra óptica;
• outros serviços.

Uma maneira simples de melhorar essa identificação é utilizar cores diferentes nos patch cords.

Por exemplo:

• azul para dados;
• amarelo para uplinks;
• vermelho para uma função específica;
• verde para outra função.

As cores, entretanto, devem seguir um padrão definido para o projeto. O mais importante é que a equipe conheça esse padrão e que ele seja documentado.

6. Organize os cabos de fibra óptica

A fibra óptica exige atenção especial durante a organização.

Ao contrário de simplesmente acomodar cabos de cobre, é necessário respeitar as características mecânicas do cabo e as recomendações do fabricante, principalmente em relação ao raio mínimo de curvatura.

Não existe um único valor universal que possa ser aplicado a todas as fibras e cabos. Portanto, sempre consulte a especificação do fabricante.

Evite:

• curvas excessivamente fechadas;
• esmagamento;
• torções;
• tensão excessiva;
• amarrações muito apertadas;
• passagem inadequada pelas laterais do rack.

Quando a infraestrutura utiliza diferentes tipos de fibra, também é importante conhecer suas características. Você pode consultar o guia Fibra Monomodo e Multimodo: diferenças e aplicações.

Em racks que possuem DIO ou outros elementos ópticos, a organização deve permitir acesso aos conectores e facilitar futuras intervenções.

7. Organize a parte traseira do rack

A parte frontal do rack costuma receber mais atenção, mas a traseira também precisa ser organizada.

Na parte posterior podem existir:

• cabos de alimentação;
• cabos de rede;
• fibras;
• cabos de gerenciamento;
• conexões de equipamentos.

Evite deixar grandes volumes de cabos pendurados ou pressionados contra componentes.

Sempre que possível, utilize os espaços e acessórios próprios para condução e acomodação dos cabos.

A organização traseira é especialmente importante em racks instalados em salas técnicas com grande quantidade de equipamentos.

8. Utilize velcro em vez de apertar excessivamente os cabos

O velcro é uma solução bastante utilizada na organização de cabeamento porque permite abrir e reorganizar os feixes posteriormente.

Abraçadeiras plásticas podem ser úteis em determinadas situações, mas não devem ser apertadas de forma excessiva.

Uma fixação muito apertada pode pressionar os cabos e dificultar alterações futuras.

Para instalações que sofrerão manutenção frequente, o velcro normalmente oferece uma vantagem prática: é possível abrir o feixe sem precisar cortar a fixação.

9. Identifique todos os cabos

Uma infraestrutura profissional deve permitir descobrir rapidamente de onde vem um cabo e para onde ele vai.

A identificação pode ser feita utilizando etiquetas nos:

• cabos;
• patch panels;
• portas;
• tomadas;
• equipamentos;
• DIOs;
• racks.

O padrão de identificação deve ser definido de forma consistente.

Por exemplo:

TR01-PP01-01

pode representar uma conexão relacionada a uma determinada sala técnica, patch panel e porta.

O padrão exato depende do projeto. O importante é evitar identificações vagas como:

Cabo 1
Cabo 2
Internet
Rede

Quanto maior a infraestrutura, mais importante se torna uma nomenclatura estruturada.

Para conhecer melhor as normas e práticas relacionadas à identificação e organização, consulte Normas e Padrões Essenciais para Cabistas e Técnicos.

10. Separe corretamente energia e dados

Cabos de energia e cabos de dados precisam ser planejados de acordo com as características da instalação, infraestrutura disponível e requisitos de segurança e compatibilidade eletromagnética.

Não basta simplesmente colocar todos os cabos juntos e esperar que os organizadores resolvam o problema.

Em projetos de cabeamento estruturado, as rotas devem considerar aspectos como:

• interferência eletromagnética;
• proximidade de fontes de energia;
• infraestrutura física;
• separação adequada;
• normas aplicáveis;
• características do ambiente.

Em instalações maiores, elementos como eletrocalhas, leitos, canaletas e conduítes podem ser utilizados para estruturar essas rotas.

Veja o guia Eletrocalhas, Leitos, Canaletas e Conduítes: Qual Usar em Cada Projeto?.

Como identificar e etiquetar os cabos do rack

A identificação deve permitir que um técnico consiga acompanhar o caminho de uma conexão sem precisar desconectar vários cabos.

Uma boa identificação pode relacionar:

Rack → Patch panel → Porta → Tomada → Ambiente

Por exemplo:

R01-PP02-24

A documentação pode indicar que essa porta corresponde à tomada de rede de uma determinada sala.

Em instalações maiores, é interessante manter o mesmo padrão em todos os elementos da infraestrutura.

Isso reduz o tempo necessário para localizar problemas e facilita alterações futuras.

Como documentar um rack de rede

A organização física deve ser acompanhada de documentação.

Uma infraestrutura bem organizada, mas sem documentação, ainda pode gerar dificuldades quando outro técnico precisar realizar uma manutenção meses depois.

A documentação pode incluir:

• identificação do rack;
• identificação dos patch panels;
• mapa de portas;
• identificação dos switches;
• relação de conexões;
• identificação das tomadas;
• diagramas;
• fotos;
• informações dos equipamentos;
• registros de alterações.

Quando necessário, também pode ser utilizado um documento As-Built, representando como a infraestrutura ficou depois da instalação.

Essa documentação é especialmente importante em projetos maiores, nos quais vários racks e salas técnicas estão interligados.

Organização de racks em salas técnicas e shafts

Nem todos os cabos terminam diretamente no rack.

Em edifícios e infraestruturas maiores, os cabos podem passar por shafts, salas técnicas, eletrocalhas e outros caminhos.

O shaft de redes funciona como uma área de passagem e distribuição da infraestrutura vertical.

Por isso, a organização do rack precisa estar integrada à organização de toda a infraestrutura.

Para entender melhor esse elemento, veja Shaft de Redes: O que é, Como Funciona e Como Organizar.

Erros comuns na organização de racks

Mesmo instalações realizadas por profissionais podem apresentar problemas quando não existe um padrão definido.

1. Utilizar patch cords excessivamente longos

O excesso cria grandes volumes de cabos e dificulta a manutenção.

2. Não utilizar organizadores

Sem organizadores, os cabos tendem a cruzar a frente dos equipamentos.

3. Não identificar as conexões

Sem etiquetas, localizar uma conexão pode exigir muito mais tempo.

4. Apertar excessivamente os cabos

A fixação deve manter os cabos organizados sem causar pressão desnecessária.

5. Ignorar a fibra óptica

Fibras não devem ser dobradas ou acomodadas sem considerar suas especificações.

6. Misturar diferentes funções sem padrão

Quando todos os serviços utilizam o mesmo padrão visual sem documentação, a manutenção fica mais difícil.

7. Não documentar alterações

Modificar uma conexão sem atualizar a documentação faz com que o registro da infraestrutura fique desatualizado.

8. Organizar somente a parte frontal

A traseira também precisa ser considerada durante o planejamento.

9. Não deixar espaço para expansão

Um rack completamente ocupado pode dificultar futuras ampliações.

10. Pensar somente na aparência

Um rack bonito não é necessariamente um rack bem organizado.

O objetivo principal deve ser facilitar operação, manutenção, expansão e identificação.

Ferramentas e acessórios para organizar cabos

Alguns dos principais itens utilizados na organização são:

• Organizadores horizontais;
• Organizadores verticais;
• Velcro;
• Etiquetas;
• Identificadores de cabos;
• Patch panels;
• Patch cords;
• DIOs;
• Guias de cabos;
• Bandejas;
• Abraçadeiras adequadas;
• Alicates e ferramentas de instalação;
• Testadores de rede;
• Certificadores.

Em instalações de cabeamento metálico, por exemplo, a certificação pode ser utilizada para verificar se o enlace atende aos parâmetros definidos para o projeto.

O Certificador de Rede Fluke DSX é um exemplo de equipamento utilizado para esse tipo de teste.

Como saber se um rack está realmente bem organizado?

Um rack não precisa estar completamente cheio de acessórios para ser considerado profissional.

Algumas perguntas ajudam a avaliar o resultado:

É possível identificar cada conexão?

Se um técnico consegue descobrir rapidamente a origem e o destino de um cabo, a identificação está funcionando.

Os cabos possuem rotas organizadas?

Os cabos devem seguir caminhos previsíveis, evitando cruzamentos desnecessários.

Existe espaço para manutenção?

Equipamentos e conexões precisam permanecer acessíveis.

Existe espaço para expansão?

A infraestrutura deve considerar possíveis novos equipamentos ou conexões.

A documentação corresponde ao rack?

As informações registradas devem representar a situação real da instalação.

Os cabos estão acomodados corretamente?

Não devem existir cabos excessivamente tensionados, dobrados ou pressionados.

Checklist de organização de rack

Antes de finalizar uma instalação, utilize este checklist:

• Equipamentos instalados corretamente;
• Patch panels identificados;
• Switches identificados;
• Cabos identificados;
• Patch cords com comprimento adequado;
• Organizadores horizontais instalados quando necessários;
• Organizadores verticais utilizados quando necessários;
• Cabos agrupados de forma adequada;
• Velcro utilizado sem excesso de pressão;
• Fibra óptica acomodada respeitando as especificações;
• Energia e dados encaminhados de acordo com o projeto;
• Portas identificadas;
• Rack fotografado após a instalação;
• Documentação atualizada;
• Testes realizados quando aplicáveis;
• Espaço disponível para futuras expansões.

FAQ — Organização de cabos em racks

Qual é a melhor maneira de organizar os cabos de um rack?

A melhor abordagem é planejar previamente as rotas, posicionar corretamente patch panels e organizadores, utilizar patch cords adequados, identificar as conexões e documentar a infraestrutura.

Posso usar abraçadeiras para organizar cabos de rede?

Sim, dependendo da aplicação. Porém, elas não devem ser apertadas excessivamente. Para instalações que exigem alterações frequentes, o velcro pode facilitar a manutenção.

É necessário identificar todos os cabos?

Em instalações profissionais, a identificação é altamente recomendável. Ela reduz o tempo necessário para localizar conexões e realizar manutenção.

Posso passar cabos de energia junto com cabos de rede?

A infraestrutura deve ser planejada considerando os requisitos de segurança, interferência eletromagnética, características do ambiente e normas aplicáveis. Quando necessário, devem ser utilizadas rotas e separações adequadas.

Como organizar fibra óptica dentro do rack?

A fibra deve ser acomodada respeitando o raio mínimo de curvatura, as recomendações do fabricante e evitando tensão, esmagamento e torções.

O que é mais importante: deixar o rack bonito ou funcional?

A funcionalidade é o principal objetivo. A estética é consequência de uma boa organização, mas o rack deve principalmente facilitar manutenção, identificação, operação e expansão.

Considerações

Organizar cabos em racks é uma atividade que exige mais do que simplesmente agrupar fios.

Uma infraestrutura profissional começa com o planejamento das rotas, passa pela escolha correta dos organizadores e patch cords, utiliza identificação padronizada e termina com documentação adequada.

O resultado deve permitir que qualquer técnico consiga entender a infraestrutura, localizar uma conexão e realizar uma manutenção sem precisar desmontar todo o rack.

Além disso, a organização deve considerar não apenas o interior do rack, mas toda a infraestrutura que o conecta às salas, shafts, eletrocalhas, patch panels e demais elementos do cabeamento estruturado.

Um rack realmente bem organizado é aquele que continua fácil de entender e manter mesmo depois de meses ou anos de operação.
