Certificador Fluke DSX: como funciona, quais testes realiza e para que serve

Entenda como funciona o Fluke DSX, quais testes realiza, diferenças entre DSX-602, DSX-5000 e DSX-8000 e como certificar cabos de rede.

O que é um certificador de rede?

Um certificador de rede é um equipamento utilizado para verificar se uma instalação de cabeamento atende aos requisitos definidos para determinada categoria e classe de desempenho.

Diferentemente de um testador simples, que pode verificar apenas continuidade e identificação dos condutores, um certificador realiza medições elétricas mais detalhadas e compara os resultados com limites definidos por normas e padrões de cabeamento.

Entre os equipamentos profissionais utilizados para essa finalidade está a família Fluke DSX, amplamente utilizada em projetos de cabeamento estruturado.

O objetivo da certificação é determinar se o enlace instalado apresenta desempenho compatível com o padrão de cabeamento especificado no projeto.

Certificação, qualificação e verificação: qual é a diferença?

Antes de entender o funcionamento do DSX, é importante diferenciar três tipos de testes que podem ser realizados em redes.

Verificação

A verificação é o teste mais básico.

Normalmente verifica se os condutores estão conectados corretamente e se existe continuidade no cabo.

Um testador de cabos pode, por exemplo, identificar:

• Condutor rompido;
• Curto-circuito;
• Inversão de pares;
• Pares trocados;
• Erros de conexão.

Esse tipo de teste é importante, mas não garante que o cabeamento atende ao desempenho exigido por uma determinada categoria.

Qualificação

A qualificação procura determinar se o cabeamento possui capacidade suficiente para suportar determinada tecnologia ou aplicação.

Ela pode ser utilizada para verificar, por exemplo, se uma infraestrutura é adequada para determinada velocidade de rede.

Certificação

A certificação é um processo mais completo.

O equipamento realiza diversas medições elétricas e compara os resultados com limites definidos para o padrão selecionado.

Ao final, o enlace recebe um resultado de Pass ou Fail, além de poder gerar um relatório detalhado.

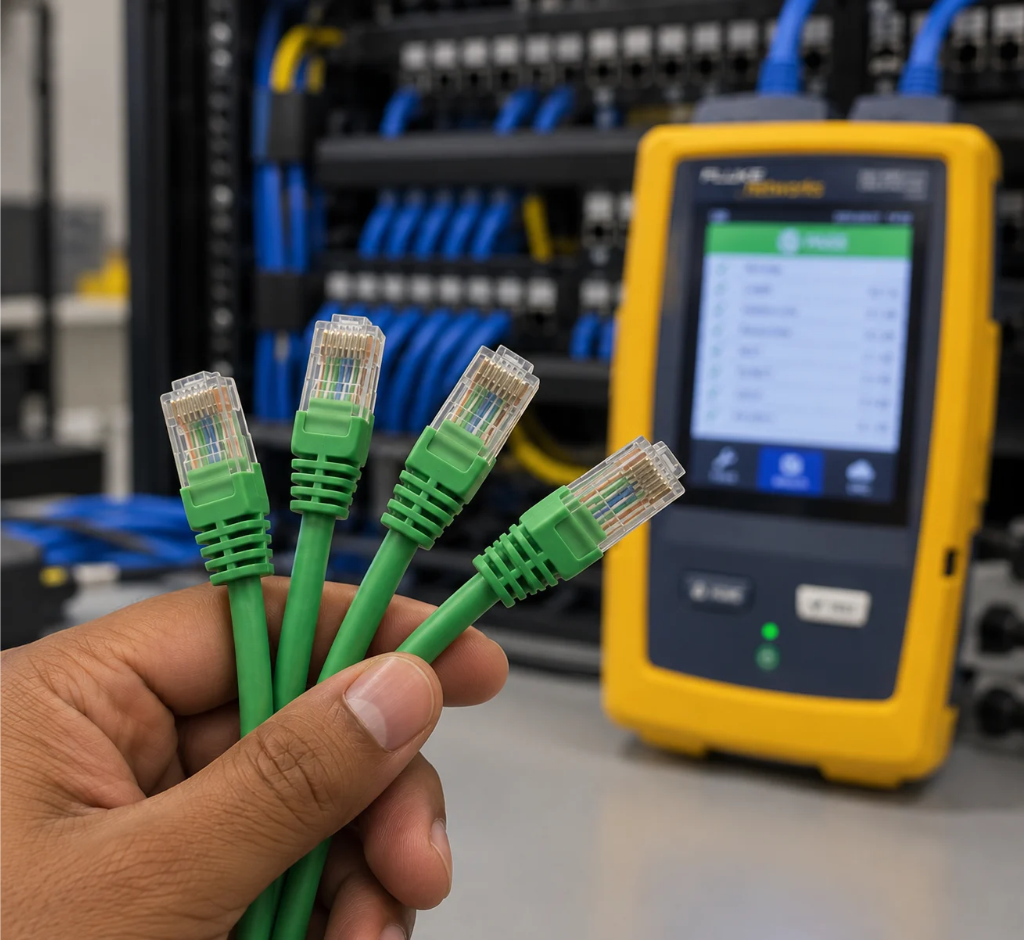

O que é o Fluke DSX?

O Fluke DSX é uma família de certificadores de cabos de cobre desenvolvida para testar instalações de cabeamento estruturado.

Os equipamentos da família DSX fazem parte da plataforma Versiv e podem realizar diversas medições necessárias para a certificação de cabos de par trançado.

Dependendo do modelo, o equipamento pode trabalhar com diferentes categorias de cabeamento e frequências de teste.

Entre os modelos conhecidos estão:

• DSX-602;
• DSX-5000;
• DSX-8000.

Cada modelo possui capacidades diferentes, portanto é importante escolher o equipamento de acordo com a categoria do cabeamento e os requisitos do projeto.

Como o Fluke DSX funciona?

O funcionamento básico de uma certificação pode ser entendido em algumas etapas.

Primeiro, o técnico conecta as unidades do certificador às extremidades do enlace que será testado.

Depois, o equipamento realiza uma série de medições elétricas em diferentes frequências.

Essas medições são comparadas com os limites definidos pelo padrão de teste selecionado.

O resultado pode ser apresentado como:

PASS: o enlace atende aos limites definidos para o teste.

FAIL: uma ou mais medições ultrapassaram os limites estabelecidos.

Além do resultado final, o equipamento pode apresentar gráficos e informações detalhadas que ajudam a identificar possíveis problemas no cabeamento.

Quais testes o Fluke DSX realiza?

O DSX pode realizar diversas medições durante a certificação de um enlace de cobre.

Entre as principais estão:

• Wire Map;
• Comprimento;
• Insertion Loss;
• NEXT;
• FEXT;
• ACR-F;
• Return Loss;
• Propagation Delay;
• Delay Skew;
• Resistência DC;
• Resistance Unbalance;
• Integridade da blindagem, quando aplicável.

A quantidade de testes e recursos disponíveis depende do modelo do equipamento e da configuração utilizada.

O que é Wire Map?

O Wire Map verifica a correspondência dos condutores entre as duas extremidades do cabo.

Ele permite identificar problemas como:

• Condutor aberto;
• Curto-circuito;
• Par invertido;
• Pares trocados;
• Conexões incorretas.

É uma das verificações fundamentais antes de analisar o desempenho elétrico do enlace.

Um cabo pode apresentar continuidade e ainda assim falhar em outros parâmetros de certificação. Por isso, o Wire Map é apenas uma parte do processo.

O que é comprimento do cabo?

O certificador também pode estimar o comprimento do enlace.

Essa medição é importante para verificar se a instalação está dentro dos limites previstos para o tipo de cabeamento utilizado.

O comprimento pode ser determinado a partir das características elétricas do cabo e da velocidade de propagação do sinal.

Por isso, o valor apresentado pelo equipamento não deve ser interpretado simplesmente como uma medição física feita com uma trena.

O que é Insertion Loss?

Insertion Loss, ou perda de inserção, representa a quantidade de sinal que é perdida durante a transmissão pelo enlace.

Quanto maior a perda, menor é o nível do sinal que chega ao outro lado.

A perda pode ser influenciada por fatores como:

• Comprimento do cabo;
• Frequência;
• Qualidade do cabo;
• Conectores;
• Patch panels;
• Patch cords;
• Conexões inadequadas;
• Temperatura;
• Características do sistema instalado.

Durante a certificação, o resultado é comparado com o limite correspondente ao padrão selecionado.

O que é NEXT?

NEXT significa Near-End Crosstalk.

É uma medida relacionada à interferência eletromagnética entre pares de um cabo de par trançado, observada na extremidade próxima ao ponto de transmissão.

O trançamento dos pares é justamente uma das características utilizadas para reduzir a interferência entre eles.

Problemas de instalação podem aumentar o NEXT.

Entre as causas possíveis estão:

• Destrançamento excessivo dos pares;
• Conectores inadequados;
• Terminação incorreta;
• Componentes incompatíveis;
• Danos físicos no cabo.

O que é FEXT e ACR-F?

FEXT significa Far-End Crosstalk e representa a interferência entre pares medida na extremidade oposta à transmissão.

O ACR-F relaciona a interferência FEXT com a perda de inserção.

Esses parâmetros ajudam a avaliar se o enlace possui desempenho adequado para transmitir sinais em determinadas frequências.

Assim como acontece com o NEXT, problemas na instalação ou na terminação dos cabos podem afetar significativamente esses resultados.

O que é Return Loss?

Return Loss, ou perda de retorno, está relacionado às reflexões do sinal que retornam em direção à fonte.

Essas reflexões podem ocorrer devido a alterações de impedância no caminho do sinal.

Algumas causas possíveis são:

• Conectores inadequados;
• Componentes incompatíveis;
• Terminações incorretas;
• Danos no cabo;
• Variações na geometria do cabo;
• Problemas de instalação.

Um resultado ruim de Return Loss pode indicar que existe uma descontinuidade ou alteração significativa no enlace.

O que é Propagation Delay?

Propagation Delay é o tempo necessário para que o sinal percorra o enlace.

Esse parâmetro é importante porque diferentes características do cabo podem alterar o tempo de propagação do sinal.

O certificador mede esse comportamento e verifica se o resultado está dentro dos limites estabelecidos pelo padrão utilizado.

O que é Delay Skew?

Delay Skew representa a diferença de tempo de propagação entre os diferentes pares do cabo.

Em um sistema de transmissão que utiliza vários pares simultaneamente, diferenças excessivas podem prejudicar a interpretação dos sinais.

Por isso, o certificador também verifica esse parâmetro.

O que é resistência DC?

A resistência DC está relacionada à resistência elétrica dos condutores.

Um valor inadequado pode indicar problemas no cabo ou nas conexões.

A resistência pode variar de acordo com características como:

• Material do condutor;
• Comprimento;
• Temperatura;
• Bitola;
• Qualidade das conexões.

O que é Resistance Unbalance?

Resistance Unbalance avalia o equilíbrio das resistências entre os condutores e pares.

Esse parâmetro ganhou importância com aplicações que utilizam alimentação elétrica pelo cabeamento, como Power over Ethernet, conhecido como PoE.

Um desequilíbrio excessivo pode afetar o comportamento do sistema e, dependendo da aplicação, aumentar problemas relacionados à alimentação.

Alguns modelos da família DSX possuem recursos específicos para esse tipo de análise.

O que é Permanent Link?

Permanent Link é utilizado para representar a parte fixa do sistema de cabeamento.

Em uma instalação de cabeamento estruturado, o Permanent Link normalmente está relacionado à infraestrutura permanente instalada entre os pontos de conexão, sem considerar todos os cordões utilizados pelo usuário final.

Esse tipo de teste é especialmente importante durante a certificação da infraestrutura instalada.

É necessário utilizar a configuração e os adaptadores apropriados para o tipo de teste selecionado.

O que é Channel?

O Channel representa o caminho completo utilizado pela conexão, incluindo os componentes e cordões considerados na configuração do canal.

Por isso, os limites e a configuração utilizados no teste devem corresponder ao tipo de enlace que está sendo certificado.

Selecionar incorretamente Permanent Link ou Channel pode gerar resultados que não representam adequadamente o objetivo da certificação.

Por que escolher corretamente o limite de teste?

Um dos pontos mais importantes durante a certificação é selecionar corretamente o padrão e o limite de teste.

Por exemplo, um sistema pode ser projetado para uma determinada categoria de cabeamento, mas isso não significa que qualquer configuração de teste seja adequada.

O técnico precisa considerar:

• Categoria do cabo;
• Categoria dos conectores;
• Tipo de enlace;
• Padrão utilizado no projeto;
• Permanent Link ou Channel;
• Frequência de teste;
• Requisitos do cliente;
• Norma especificada para a instalação.

Um resultado PASS somente possui significado dentro da configuração de teste utilizada.

O que significa Pass e Fail?

Quando o teste é concluído, o certificador apresenta um resultado.

PASS

Significa que as medições realizadas ficaram dentro dos limites definidos para aquela configuração de teste.

FAIL

Significa que pelo menos um parâmetro ultrapassou o limite estabelecido.

O resultado Fail não significa necessariamente que o cabo inteiro está danificado.

Pode existir um problema específico em:

• Conector;
• Patch panel;
• Keystone;
• Patch cord;
• Terminação;
• Cabo;
• Organização dos pares;
• Comprimento;
• Interferência;
• Componentes incompatíveis.

Por isso, é importante analisar os resultados individuais apresentados pelo equipamento.

Principais causas de reprovação de um cabo

Uma certificação pode reprovar um enlace por diversos motivos.

Entre os mais comuns estão:

1. Excesso de destrançamento

Durante a terminação, os pares podem ser destrançados além do necessário.

Isso pode aumentar a interferência entre os pares.

2. Conectorização incorreta

Uma terminação mal executada pode provocar problemas de contato, impedância e desempenho.

3. Componentes incompatíveis

Misturar componentes que não foram projetados para o mesmo nível de desempenho pode prejudicar o resultado.

4. Cabo danificado

Dobras excessivas, esmagamento, tração ou outros danos mecânicos podem alterar as características elétricas do cabo.

5. Patch cord inadequado

O patch cord também faz parte do sistema e pode influenciar o resultado da certificação.

6. Excesso de comprimento

O comprimento do enlace deve respeitar os limites estabelecidos para a arquitetura e o padrão utilizados.

7. Problemas de blindagem

Em sistemas blindados, uma conexão inadequada da blindagem pode causar problemas durante os testes.

Como é feito um teste de certificação com o Fluke DSX?

De maneira simplificada, o processo pode seguir estas etapas:

1. Identificar o enlace

O técnico identifica o cabo que será testado.

2. Selecionar o padrão

No equipamento, é selecionado o padrão de teste correspondente à instalação.

3. Escolher o tipo de enlace

É definido se o teste será realizado como Permanent Link, Channel ou outra configuração compatível.

4. Conectar as unidades

As unidades do certificador são conectadas às extremidades do enlace.

5. Executar o teste

O equipamento realiza automaticamente as medições necessárias.

6. Analisar o resultado

O técnico verifica o resultado geral e os parâmetros individuais.

7. Corrigir problemas

Se houver FAIL, a instalação pode ser revisada e corrigida.

8. Repetir o teste

Depois da correção, o enlace pode ser testado novamente.

9. Gerar o relatório

Os resultados podem ser armazenados para documentação da instalação.

Qual a diferença entre DSX-602, DSX-5000 e DSX-8000?

Os modelos possuem capacidades diferentes.

O DSX-602 é direcionado principalmente à certificação de cabeamento de cobre até Cat 6A.

O DSX-5000 amplia a capacidade de teste para frequências de até 1 GHz.

Já o DSX-8000 trabalha com frequências de até 2 GHz e é destinado também a sistemas de maior desempenho, incluindo Cat 8.

É importante lembrar que MHz, nesse contexto, representa a frequência de teste do equipamento e não a velocidade da internet.

O Fluke DSX testa fibra óptica?

A família Versiv possui recursos e módulos voltados para testes de fibra óptica, mas é importante não confundir esses recursos com a função principal do DSX.

O DSX é principalmente associado à certificação de cabeamento de cobre.

Na plataforma Versiv, determinados modelos e configurações podem receber recursos para testes de fibra, como:

• OLTS;
• OTDR;
• Inspeção de conectores.

Portanto, não é correto tratar todos os modelos DSX como se fossem, por padrão, certificadores de fibra óptica.

Quais normas são utilizadas na certificação?

A certificação depende do padrão escolhido para o projeto.

No cabeamento estruturado de cobre, uma das referências importantes é a família de normas ANSI/TIA-568.

A versão ANSI/TIA-568.2-E atualizou os requisitos relacionados ao cabeamento balanceado de cobre, substituindo a versão 568.2-D.

Também podem existir requisitos definidos por:

• Normas internacionais;
• Normas nacionais;
• Especificações do fabricante;
• Projeto da instalação;
• Requisitos do cliente;
• Garantias de fabricantes;
• Contratos de instalação.

Por isso, o técnico deve verificar qual padrão foi especificado antes de realizar a certificação.

Por que um certificador é diferente de um testador comum?

Um testador simples pode informar se os fios estão conectados corretamente.

O certificador vai muito além disso.

Ele analisa características elétricas do enlace em diferentes frequências e compara os resultados com limites específicos.

Isso permite verificar parâmetros como:

• NEXT;
• Return Loss;
• Insertion Loss;
• ACR-F;
• Delay;
• Delay Skew;
• Resistência;
• Wire Map.

Dessa forma, é possível avaliar não apenas se o cabo está conectado, mas se o sistema de cabeamento apresenta desempenho compatível com o padrão selecionado.

O que é o relatório do Fluke DSX?

Após os testes, os resultados podem ser armazenados e utilizados para gerar relatórios de certificação.

Um relatório pode apresentar informações como:

• Identificação do enlace;
• Data do teste;
• Operador;
• Equipamento utilizado;
• Padrão de teste;
• Tipo de enlace;
• Resultado Pass ou Fail;
• Medições realizadas;
• Gráficos;
• Informações do cabo;
• Informações dos componentes;
• Resultados individuais.

Esses relatórios são importantes para documentar a instalação e facilitar futuras manutenções.

A aceitação do relatório depende dos requisitos do projeto, cliente, fabricante ou contrato.

O que significa um gráfico de certificação?

Além do resultado Pass ou Fail, o certificador pode apresentar gráficos mostrando o comportamento do enlace ao longo das frequências analisadas.

Esses gráficos permitem observar onde determinado parâmetro apresentou pior desempenho.

Por exemplo, um resultado de NEXT pode permanecer dentro dos limites na maior parte da faixa de frequência, mas apresentar uma região próxima do limite máximo.

Essa informação pode ajudar o técnico a investigar a instalação.

O Fluke DSX identifica onde está o problema?

Em determinadas situações, sim.

Dependendo do teste e dos recursos disponíveis, o equipamento pode fornecer informações que ajudam a localizar a região aproximada de uma falha.

Isso pode reduzir o tempo necessário para encontrar problemas.

Entretanto, o certificador não substitui a inspeção física da instalação.

Depois de identificar um resultado anormal, o técnico deve verificar fisicamente os componentes envolvidos.

O Fluke DSX é necessário em toda instalação?

Não necessariamente.

A necessidade de certificação depende do projeto e dos requisitos envolvidos.

Uma instalação pode exigir certificação formal quando isso estiver previsto:

• No contrato;
• No projeto;
• Nas especificações do cliente;
• Na garantia do fabricante;
• Nos requisitos da infraestrutura.

Em instalações profissionais de cabeamento estruturado, a certificação pode ser uma etapa importante para comprovar o desempenho da infraestrutura.

Erros comuns ao utilizar um Fluke DSX

Mesmo utilizando um equipamento profissional, o resultado pode ser comprometido por erros durante o processo.

Alguns exemplos são:

Selecionar o padrão incorreto

O teste precisa corresponder ao sistema instalado.

Utilizar adaptadores inadequados

Os adaptadores precisam ser compatíveis com o tipo de teste realizado.

Não verificar o estado dos conectores

Sujeira ou danos nos conectores podem interferir nas medições.

Não realizar a manutenção do equipamento

O certificador precisa estar em condições adequadas de funcionamento e calibração conforme as recomendações aplicáveis.

Ignorar os resultados individuais

Olhar apenas para PASS ou FAIL pode esconder informações importantes.

Certificar um enlace com componentes inadequados

Um cabo de determinada categoria combinado com componentes incompatíveis pode não apresentar o desempenho esperado.

Como melhorar o resultado de uma certificação?

A melhor maneira de obter bons resultados é cuidar da instalação desde o início.

Algumas boas práticas incluem:

• Utilizar cabos e componentes compatíveis;
• Respeitar o raio mínimo de curvatura;
• Evitar esmagamento dos cabos;
• Evitar tração excessiva;
• Manter os pares trançados até próximo da terminação;
• Utilizar ferramentas adequadas;
• Organizar corretamente os cabos;
• Evitar conexões improvisadas;
• Utilizar patch panels e conectores adequados;
• Seguir o padrão de instalação definido no projeto;
• Realizar testes após a instalação.

A certificação deve ser vista como uma etapa de validação da qualidade da instalação, e não apenas como um teste realizado no final da obra.

Fluke DSX: qual modelo escolher?

A escolha depende principalmente do tipo de cabeamento que será certificado.

Para instalações até Cat 6A, um modelo como o DSX-602 pode atender aos requisitos necessários, dependendo do projeto.

Para aplicações que exigem maior faixa de frequência e recursos adicionais, o DSX-5000 pode ser mais adequado.

Para certificação de sistemas de maior desempenho, incluindo Cat 8, o DSX-8000 oferece capacidade de teste de até 2 GHz.

Além da categoria do cabo, também devem ser considerados:

• Frequência necessária;
• Recursos de diagnóstico;
• Tipo de instalação;
• Necessidade de testes adicionais;
• Requisitos do cliente;
• Volume de certificações;
• Integração com sistemas de gerenciamento de resultados.

FAQ — Perguntas frequentes sobre o Fluke DSX

O que é o Fluke DSX?

O Fluke DSX é uma família de certificadores utilizados principalmente para testar e certificar cabeamento de cobre em instalações de redes.

O Fluke DSX mede velocidade da internet?

Não. O DSX não mede a velocidade da internet como um teste de velocidade convencional.

Ele mede características elétricas do sistema de cabeamento e verifica se ele atende aos limites do padrão selecionado.

Qual a diferença entre testador e certificador?

O testador pode realizar verificações básicas, como continuidade e Wire Map.

O certificador realiza medições mais completas e compara os resultados com os limites definidos para determinado padrão.

O que significa PASS no Fluke DSX?

Significa que o enlace passou nos limites definidos para a configuração de teste selecionada.

O que significa FAIL?

Significa que pelo menos um dos parâmetros medidos ultrapassou o limite estabelecido.

Um cabo pode passar no Wire Map e reprovar na certificação?

Sim.

O Wire Map verifica principalmente a conexão dos condutores. Outros parâmetros elétricos podem apresentar problemas mesmo quando o mapa de fios está correto.

O DSX-8000 é melhor que o DSX-602?

Não necessariamente.

O DSX-8000 possui maior capacidade de teste e atende a aplicações mais exigentes. Porém, para uma instalação que necessita apenas de certificação até Cat 6A, um modelo mais simples pode ser suficiente.

O Fluke DSX certifica fibra óptica?

O DSX é principalmente utilizado para certificação de cobre. A plataforma Versiv possui módulos e recursos adicionais para testes de fibra em determinadas configurações.

A certificação é obrigatória?

Não em todas as instalações.

A necessidade depende dos requisitos do projeto, contrato, cliente, fabricante ou garantia.

Quanto tempo dura uma certificação?

O tempo depende do tipo de enlace, configuração utilizada e quantidade de pontos.

O próprio processo de medição pode ser rápido, mas uma instalação completa pode exigir bastante tempo para conexão, identificação, análise e documentação de todos os pontos.

Considerações

O Fluke DSX é uma ferramenta profissional utilizada para verificar o desempenho de sistemas de cabeamento estruturado, principalmente em redes de cobre.

Seu diferencial está na quantidade e precisão das medições realizadas durante a certificação. Em vez de verificar apenas se os fios estão conectados, o equipamento analisa diversos parâmetros elétricos e compara os resultados com os limites definidos para o padrão selecionado.

Parâmetros como NEXT, FEXT, ACR-F, Return Loss, Insertion Loss, Delay, Delay Skew e resistência ajudam a identificar se o enlace possui condições de atender aos requisitos especificados.

Por isso, utilizar corretamente o certificador é tão importante quanto realizar uma boa instalação.

Uma certificação confiável depende da escolha correta do padrão de teste, dos adaptadores apropriados, da configuração do enlace e da qualidade da instalação.

No final, o relatório gerado pelo equipamento fornece uma documentação técnica que pode ajudar a comprovar o desempenho do cabeamento e facilitar futuras manutenções.
