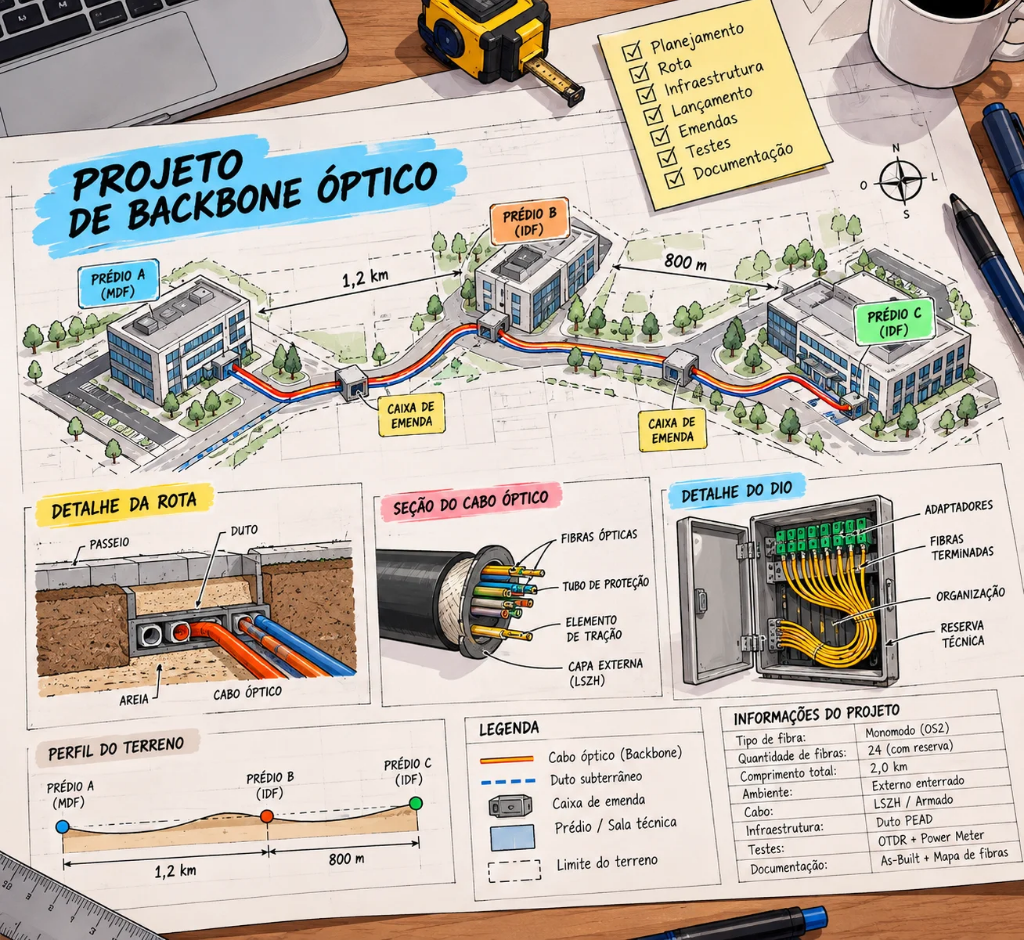

Projeto de backbone óptico com mapa de rota, prédios, cabos de fibra, caixas de emenda, DIO e detalhes da infraestrutura

Backbone Óptico: Guia Completo de Planejamento, Instalação e Certificação

Um backbone óptico é uma das partes mais importantes de uma infraestrutura de redes de alta capacidade. Ele funciona como uma espécie de estrutura principal responsável por interligar diferentes pontos da rede, como salas técnicas, racks, prédios, andares, data centers, áreas industriais e outros locais que precisam trocar grandes volumes de dados.

Ao contrário de uma rede de acesso, que normalmente está mais próxima do usuário ou equipamento final, o backbone concentra os enlaces que conectam os principais pontos da infraestrutura.

Por isso, construir um backbone óptico não significa apenas lançar um cabo de fibra. É necessário planejar a rota, definir a quantidade e o tipo de fibras, dimensionar a infraestrutura física, calcular o orçamento óptico, executar as emendas e terminações, realizar os testes e documentar toda a instalação.

Neste guia, você vai entender como planejar e montar um backbone óptico, desde o levantamento inicial até a certificação e entrega da documentação.

O que é um backbone óptico?

O backbone óptico é a parte principal de uma infraestrutura de comunicação responsável por interligar diferentes segmentos da rede por meio de fibras ópticas.

Ele pode ser utilizado em:

  • empresas;
  • edifícios corporativos;
  • condomínios;
  • data centers;
  • indústrias;
  • universidades;
  • hospitais;
  • aeroportos;
  • provedores de internet;
  • campi;
  • redes metropolitanas.

Um exemplo simples seria uma empresa com três prédios:

Prédio A → Prédio B → Prédio C

Em vez de conectar cada equipamento diretamente entre todos os prédios, uma infraestrutura de backbone pode concentrar os enlaces principais e distribuir a conectividade a partir deles.

A arquitetura pode envolver elementos como DIOs, caixas de emenda, switches, transceptores ópticos, patch cords e cabos de fibra óptica.

O backbone também pode fazer parte de infraestruturas maiores que posteriormente alimentam redes de distribuição e acesso.

Backbone, distribuição e acesso: qual a diferença?

Esses termos podem causar confusão, principalmente em projetos de fibra óptica.

Backbone

É responsável pelas principais interligações da infraestrutura.

Exemplos:

  • sala técnica ↔ sala técnica;
  • MDF ↔ IDF;
  • prédio ↔ prédio;
  • data center ↔ data center;
  • núcleo da rede ↔ distribuição.

Rede de distribuição

Fica entre a infraestrutura principal e os pontos de acesso.

Ela pode levar a conectividade para diferentes áreas, setores ou conjuntos de equipamentos.

Rede de acesso

É a parte mais próxima do usuário ou equipamento final.

Em uma rede FTTH, por exemplo, a infraestrutura de acesso envolve elementos como OLT, splitter e ONT.

Para entender melhor essa arquitetura, veja também o guia sobre OLT, ONT e splitter em redes FTTH.

1. Planejamento do backbone óptico

Antes de comprar cabos ou começar o lançamento da fibra, é necessário entender exatamente o que a infraestrutura precisa atender.

O planejamento é uma das etapas mais importantes porque erros cometidos nessa fase podem resultar em retrabalho, aumento de custos e limitações para futuras expansões.

O projeto deve considerar:

  • pontos de origem e destino;
  • distância entre os pontos;
  • quantidade de enlaces;
  • quantidade de fibras;
  • capacidade necessária;
  • crescimento futuro;
  • infraestrutura disponível;
  • ambiente de instalação;
  • orçamento óptico;
  • necessidade de redundância.

1.1 Faça um levantamento técnico

O levantamento técnico, também conhecido como site survey, permite conhecer as condições reais do local antes da instalação.

Durante essa etapa, devem ser identificados:

  • salas técnicas;
  • racks;
  • DIOs;
  • shafts;
  • eletrocalhas;
  • eletrodutos;
  • caixas de passagem;
  • caminhos subterrâneos;
  • áreas externas;
  • pontos de entrada e saída dos cabos;
  • obstáculos físicos;
  • possíveis riscos para a instalação.

Também é importante medir as distâncias reais das rotas.

Não considere apenas a distância em linha reta entre dois pontos.

O cabo precisa acompanhar a infraestrutura física existente e, por isso, a rota real pode ser significativamente maior.

1.2 Planeje o crescimento futuro

Um backbone não deve ser dimensionado apenas para a necessidade atual.

É importante considerar o crescimento esperado da infraestrutura.

Pergunte:

  • Quantos equipamentos existirão atualmente?
  • Quantos poderão existir no futuro?
  • Qual capacidade será necessária?
  • Quantas fibras serão utilizadas?
  • Quantas fibras ficarão como reserva?
  • Existe possibilidade de expansão para outro prédio?
  • Será necessária redundância?

Uma infraestrutura que atende exatamente à demanda atual pode se tornar insuficiente rapidamente.

Por isso, deixar fibras de reserva é uma prática importante em projetos de backbone.

2. Como escolher a fibra óptica

A escolha da fibra depende do ambiente, distância, equipamentos e tecnologia que será utilizada.

Em muitos projetos de backbone, a fibra monomodo é utilizada principalmente em enlaces de maior distância, enquanto a multimodo pode ser encontrada em determinados ambientes internos e distâncias mais curtas.

Para entender melhor as diferenças, consulte também o guia sobre fibra monomodo e multimodo.

Além do tipo de fibra, é necessário observar a construção do cabo.

Dependendo do ambiente, podem existir opções para:

  • instalação interna;
  • instalação externa;
  • instalação subterrânea;
  • instalação aérea;
  • ambientes com maior risco mecânico;
  • ambientes que exigem características específicas de segurança.

A quantidade de fibras também precisa ser definida durante o projeto.

Por exemplo, se um enlace necessita de determinada quantidade de fibras para operação, pode ser interessante utilizar um cabo com fibras adicionais para manutenção e expansão.

3. Dimensionamento da quantidade de fibras

Um dos erros que podem comprometer um backbone é dimensionar o cabo considerando somente o número de fibras que serão utilizadas imediatamente.

Imagine que um enlace precise de 12 fibras atualmente.

Utilizar um cabo com exatamente 12 fibras pode funcionar hoje, mas deixa pouca margem para:

  • expansão;
  • substituição;
  • redundância;
  • novas conexões;
  • manutenção;
  • alteração da arquitetura.

Por isso, o projeto deve considerar uma reserva técnica adequada à necessidade da infraestrutura.

Não existe uma quantidade universal de fibras que sirva para todos os projetos.

O dimensionamento depende da aplicação, crescimento esperado, arquitetura e requisitos do cliente.

4. Orçamento óptico: uma etapa essencial

O orçamento óptico é utilizado para verificar se a potência disponível é suficiente para que o enlace funcione dentro das características especificadas pelos equipamentos e pela tecnologia utilizada.

A perda total do enlace pode incluir:

  • atenuação da fibra;
  • conectores;
  • emendas por fusão;
  • adaptadores;
  • componentes passivos;
  • outros elementos presentes no caminho óptico;
  • margem de projeto.

Uma forma simplificada de representar o cálculo é:

Perda total = perda da fibra + perdas de conexões + perdas de emendas + demais perdas + margem

O resultado deve ser comparado com o orçamento óptico permitido pelo conjunto de equipamentos e transceptores utilizados.

Exemplo simplificado

Imagine um enlace com:

  • 2 km de fibra;
  • algumas emendas;
  • conectores nas terminações;
  • equipamentos ópticos nas duas extremidades.

O projeto precisa estimar a perda de cada elemento e verificar se a perda total permanece dentro do limite aceitável.

Esse cálculo deve ser realizado antes da instalação, e posteriormente os resultados reais devem ser comparados com os valores esperados durante a certificação.

5. Infraestrutura física: dutos, eletrocalhas e shafts

A fibra óptica precisa ser instalada em uma infraestrutura que proteja o cabo e permita manutenção futura.

Entre os caminhos utilizados estão:

  • eletrocalhas;
  • leitos;
  • eletrodutos;
  • dutos subterrâneos;
  • canaletas;
  • shafts;
  • caixas de passagem.

A infraestrutura deve ser dimensionada de acordo com o projeto.

Também é necessário respeitar os requisitos aplicáveis ao ambiente e às normas adotadas no projeto.

Um ponto importante é evitar curvas excessivamente fechadas e situações que possam causar macrocurvaturas ou esforços mecânicos inadequados.

Quando a infraestrutura passa por diferentes ambientes, deve-se avaliar também:

  • proteção mecânica;
  • exposição à umidade;
  • temperatura;
  • risco de impacto;
  • presença de outros sistemas;
  • facilidade de manutenção.

Veja também o guia sobre eletrocalhas, leitos, canaletas e conduítes.

6. Segurança e escolha do cabo

Em instalações internas, a especificação do cabo deve considerar os requisitos de segurança contra incêndio e as características do ambiente.

Em determinadas aplicações podem ser especificados cabos LSZH (Low Smoke Zero Halogen), que apresentam baixa emissão de fumaça e não utilizam halogênios em sua composição.

Porém, a escolha do cabo deve seguir as especificações do projeto, requisitos do ambiente, legislação aplicável e normas adotadas na instalação.

Em ambientes externos ou subterrâneos, outros fatores podem ser mais importantes, como:

  • proteção contra umidade;
  • resistência mecânica;
  • proteção contra roedores;
  • resistência às condições ambientais;
  • estrutura de sustentação.

7. Como realizar o lançamento do cabo óptico

Depois de definir a rota e preparar a infraestrutura, começa o lançamento do cabo.

Essa etapa exige cuidado porque a fibra óptica pode ser prejudicada por esforços mecânicos excessivos.

Durante o lançamento, é importante controlar:

  • força de tração;
  • raio mínimo de curvatura;
  • peso do cabo;
  • pontos de apoio;
  • curvas;
  • acomodação;
  • identificação.

O cabo não deve ser simplesmente puxado de qualquer maneira.

A força máxima de tração deve respeitar as especificações do fabricante.

Também é importante evitar:

  • esmagamento;
  • torção;
  • dobras excessivas;
  • arraste inadequado;
  • pressão sobre o cabo;
  • curvas muito fechadas.

8. Emendas de fibra óptica

Quando o cabo precisa ser conectado a outro trecho de fibra, uma das técnicas utilizadas é a emenda por fusão.

Nesse processo, as fibras são preparadas, alinhadas e unidas por meio de um arco elétrico.

A preparação normalmente envolve:

  1. remoção do revestimento;
  2. limpeza da fibra;
  3. clivagem;
  4. posicionamento na máquina;
  5. alinhamento;
  6. fusão;
  7. proteção da emenda;
  8. acomodação na caixa de emenda.

A qualidade da preparação influencia diretamente o resultado da emenda.

Por isso, ferramentas como o clivador de fibra óptica são importantes nesse processo.

Veja também:

Clivador de fibra óptica: o que é e como utilizar

Como funciona uma máquina de fusão

9. Caixas de emenda e acomodação

As emendas precisam ser protegidas e organizadas dentro de caixas apropriadas.

A acomodação deve evitar:

  • curvas excessivas;
  • tensão sobre as fibras;
  • cruzamentos desnecessários;
  • dificuldade de manutenção.

Além disso, cada fibra deve ser identificada corretamente.

Em instalações maiores, uma identificação inadequada pode tornar a manutenção extremamente demorada.

Por isso, a organização física deve acompanhar a documentação do projeto.

10. Terminação no DIO

Em muitos backbones, as fibras são encaminhadas para um DIO (Distribuidor Interno Óptico).

O DIO proporciona organização e proteção para as terminações ópticas e facilita a conexão entre a fibra instalada e os equipamentos da rede.

Uma estrutura típica pode ser:

Cabo óptico → Caixa de emenda → DIO → Patch cord → Transceptor → Switch

A forma exata depende da arquitetura adotada.

O DIO também deve ser identificado de maneira consistente com a documentação.

Por exemplo:

  • DIO-01;
  • Rack-01;
  • Fibra 01;
  • Porta 01;
  • Enlace A-B.

Essa padronização reduz erros durante a manutenção.

11. Certificação do backbone óptico

Depois da instalação, não basta verificar se a conexão “está funcionando”.

É necessário testar o enlace.

Entre os instrumentos que podem ser utilizados estão:

OTDR

O OTDR permite analisar o enlace ao longo da fibra e identificar eventos como:

  • emendas;
  • conectores;
  • perdas;
  • reflexões;
  • possíveis falhas;
  • distância até determinados eventos.

Veja o guia completo sobre OTDR.

Para testes com OTDR, também pode ser necessária uma bobina de lançamento, dependendo do procedimento de medição.

Power Meter

O Power Meter mede a potência óptica recebida em um determinado ponto.

Ele é útil para verificar se o nível de potência está adequado ao enlace.

Veja o guia sobre Power Meter e medição de potência óptica.

VFL

O VFL (Visual Fault Locator) utiliza luz visível para auxiliar na localização de determinados problemas em trechos de fibra.

Ele é especialmente útil em verificações simples e em trechos curtos.

Veja também o guia sobre VFL na fibra óptica.

12. OTDR, Power Meter e VFL fazem a mesma coisa?

Não.

Cada instrumento possui uma função diferente.

InstrumentoPrincipal utilização
OTDRAnalisar o enlace e localizar eventos ao longo da fibra
Power MeterMedir a potência óptica em um ponto
VFLAuxiliar na localização visual de determinadas falhas

Por isso, em uma certificação profissional, esses instrumentos podem ser complementares.

13. Documentação do backbone óptico

Uma instalação profissional não termina quando o cabo é lançado e os equipamentos começam a funcionar.

É necessário documentar o que foi instalado.

Uma documentação adequada pode incluir:

  • planta da infraestrutura;
  • rota dos cabos;
  • identificação dos cabos;
  • identificação das fibras;
  • identificação dos DIOs;
  • mapa de fibras;
  • caixas de emenda;
  • resultados dos testes;
  • relatórios de OTDR;
  • medições de potência;
  • fotografias;
  • materiais utilizados;
  • informações sobre os equipamentos.

O que é As-Built?

O As-Built representa a infraestrutura conforme ela foi efetivamente instalada.

Isso é importante porque o projeto original pode sofrer alterações durante a execução.

Por exemplo:

Projeto: cabo passa pelo shaft A.

Execução: rota alterada para o shaft B.

O As-Built deve registrar a situação real.

Em uma manutenção futura, essa documentação pode economizar muito tempo.

14. Identificação e organização das fibras

Uma boa identificação precisa ser consistente em toda a infraestrutura.

Imagine que uma fibra esteja identificada como:

Cabo 01 → Fibra 12 → DIO 02 → Porta 12 → Switch Core

Esse padrão permite localizar rapidamente o caminho físico e lógico da conexão.

O ideal é que a identificação física corresponda ao mapa de fibras e aos registros do projeto.

Isso reduz o risco de:

  • desconectar a fibra errada;
  • interromper serviços;
  • realizar fusões incorretas;
  • perder tempo durante diagnósticos.

15. Checklist para instalação de um backbone óptico

Antes de considerar o projeto concluído, verifique:

Planejamento

  • Rotas levantadas
  • Distâncias medidas
  • Pontos de origem e destino definidos
  • Capacidade dimensionada
  • Expansão futura considerada
  • Fibras de reserva previstas

Infraestrutura

  • Dutos dimensionados
  • Eletrocalhas/shafts verificados
  • Curvas adequadas
  • Proteção mecânica avaliada
  • Rotas identificadas

Cabo

  • Tipo de fibra adequado
  • Construção do cabo adequada ao ambiente
  • Quantidade de fibras definida
  • Comprimento suficiente
  • Reserva técnica prevista

Instalação

  • Tração controlada
  • Raio de curvatura respeitado
  • Cabos acomodados corretamente
  • Fibras identificadas
  • Caixas de emenda organizadas
  • DIOs identificados

Testes

  • Inspeção realizada
  • OTDR executado
  • Power Meter realizado quando aplicável
  • VFL utilizado quando necessário
  • Resultados registrados

Documentação

  • As-Built atualizado
  • Mapa de fibras
  • Rotas documentadas
  • Resultados dos testes
  • Fotografias
  • Inventário de materiais

16. Backbone óptico e expansão da rede

Uma das principais vantagens de planejar corretamente um backbone é permitir que a infraestrutura acompanhe o crescimento da organização.

Uma instalação bem dimensionada pode facilitar futuras expansões sem a necessidade de reconstruir toda a infraestrutura física.

Por isso, durante o projeto, considere não apenas:

“O que precisamos hoje?”

mas também:

“Como essa rede poderá crescer nos próximos anos?”

Essa abordagem pode reduzir custos de expansão e diminuir a necessidade de intervenções futuras.

Perguntas frequentes sobre backbone óptico

Qual é a função de um backbone óptico?

Sua função é interligar os principais pontos de uma infraestrutura de rede por meio de enlaces ópticos, oferecendo capacidade e conectividade entre diferentes segmentos.

Backbone óptico é a mesma coisa que FTTH?

Não. FTTH é uma arquitetura de acesso em que a fibra chega até o cliente. O backbone é utilizado para interligar pontos principais da infraestrutura.

Qual fibra usar em um backbone?

Depende da distância, ambiente, equipamentos, tecnologia e requisitos do projeto. A fibra monomodo é comum em enlaces de maior alcance, mas a escolha deve ser feita considerando as características completas da aplicação.

É necessário utilizar OTDR?

Em projetos que exigem certificação e diagnóstico detalhado do enlace, o OTDR é uma ferramenta importante. O procedimento de teste deve seguir os requisitos do projeto e dos equipamentos utilizados.

Power Meter substitui o OTDR?

Não. O Power Meter mede a potência óptica em um ponto, enquanto o OTDR fornece informações sobre eventos distribuídos ao longo do enlace.

Por que deixar fibras de reserva?

Para permitir manutenção, expansão, redundância ou substituição de fibras sem precisar instalar um novo cabo.

O que deve ser entregue ao final do projeto?

Idealmente, a documentação deve representar a infraestrutura instalada, incluindo rotas, identificação das fibras, DIOs, caixas de emenda, resultados dos testes, fotografias e As-Built.

Considerações

Montar um backbone óptico exige muito mais do que lançar um cabo de fibra entre dois pontos.

Um projeto confiável começa com o levantamento da infraestrutura e o planejamento da rota. Depois, é necessário definir a quantidade e o tipo de fibras, escolher os cabos adequados, preparar a infraestrutura física, realizar o lançamento, executar as emendas e terminações e verificar o desempenho do enlace.

A etapa de testes também é fundamental. OTDR, Power Meter e VFL possuem funções diferentes e podem ser utilizados de forma complementar para avaliar a instalação e auxiliar no diagnóstico.

Por fim, a documentação não deve ser deixada de lado. Um backbone bem identificado e acompanhado de mapas, resultados de testes e documentação As-Built é muito mais fácil de manter e expandir.

Em resumo:

Planejamento → Dimensionamento → Infraestrutura → Lançamento → Emendas → Terminação → Testes → Documentação

Seguindo essas etapas, é possível construir uma infraestrutura óptica mais organizada, confiável e preparada para acompanhar a evolução da rede.

Deixe um comentário

O seu endereço de e-mail não será publicado. Campos obrigatórios são marcados com *

Rolar para cima
