OTDR: o que é, como funciona e como usar na fibra óptica

O OTDR (Optical Time-Domain Reflectometer), ou Refletômetro Óptico no Domínio do Tempo, é um dos principais instrumentos utilizados para analisar enlaces de fibra óptica.

Diferentemente de um simples medidor de potência, o OTDR permite analisar o que acontece ao longo da fibra, estimando distâncias, identificando eventos, perdas, reflexões, emendas e possíveis rompimentos.

Por isso, ele é muito utilizado em instalações, manutenção, diagnóstico de falhas, testes de aceitação e caracterização de enlaces ópticos.

Neste guia, você vai entender o que é OTDR, como ele funciona, como interpretar o traço, o que são zona morta, largura de pulso e faixa dinâmica, como utilizar bobina de lançamento e quais cuidados tomar durante uma medição.

O que é OTDR?

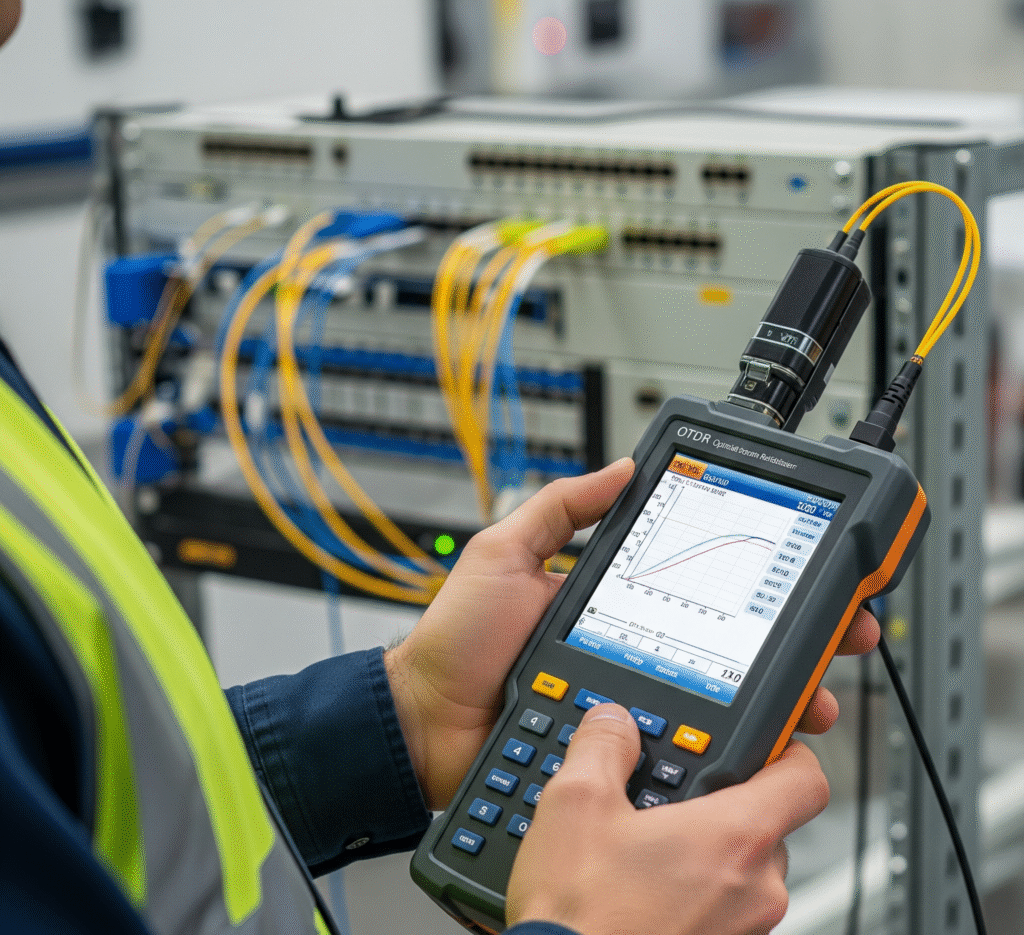

O OTDR é um equipamento que envia pulsos de luz para dentro de uma fibra óptica e analisa a pequena parcela de luz que retorna ao instrumento.

Esse retorno ocorre principalmente devido ao retroespalhamento de Rayleigh ao longo da fibra e às reflexões de Fresnel provocadas por determinadas interfaces e eventos.

A partir do tempo necessário para a luz retornar e da intensidade desse sinal, o equipamento consegue construir uma representação do enlace óptico.

O resultado é apresentado em um gráfico chamado traço OTDR.

Por meio desse traço, é possível obter informações como:

• Distância aproximada até determinados eventos;
• Atenuação ao longo da fibra;
• Perdas em emendas;
• Reflexões em conectores;
• Localização aproximada de rompimentos;
• Comprimento total do enlace;
• Eventos ópticos identificados pelo equipamento;
• Comportamento do sinal ao longo da fibra.

O OTDR, portanto, funciona como uma ferramenta de diagnóstico que permite analisar a fibra ao longo de sua extensão.

Como o OTDR funciona?

O funcionamento pode ser entendido em quatro etapas principais:

1. O OTDR gera um pulso óptico.
2. O pulso é lançado na fibra.
3. Parte da luz retorna devido ao retroespalhamento e às reflexões.
4. O equipamento mede o tempo e a intensidade do retorno e transforma essas informações em um gráfico.

A distância até um evento é estimada a partir do tempo de ida e volta da luz e do índice de refração (IOR) configurado no equipamento.

De forma simplificada:

Distância ≈ (velocidade da luz × tempo de ida e volta) / (2 × índice de refração)

O fator 2 aparece porque a luz percorre o caminho até o evento e depois retorna ao OTDR.

Na prática, o equipamento realiza esses cálculos automaticamente.

Retroespalhamento de Rayleigh

O retroespalhamento de Rayleigh é um dos princípios fundamentais utilizados pelo OTDR.

Quando a luz se propaga pela fibra, pequenas imperfeições microscópicas do material fazem com que uma pequena parte da luz seja espalhada em diferentes direções.

Uma parcela desse espalhamento retorna em direção à fonte.

O OTDR utiliza esse sinal de retorno para estimar a atenuação e observar como o comportamento óptico muda ao longo da fibra.

É justamente essa característica que permite ao equipamento produzir a linha característica do traço OTDR.

Reflexão de Fresnel

Além do retroespalhamento, alguns eventos produzem reflexões muito mais fortes.

Essas reflexões são associadas ao fenômeno conhecido como reflexão de Fresnel.

Elas podem ocorrer, por exemplo, em:

• Conectores;
• Extremidades de fibra;
• Interfaces com espaço de ar;
• Conexões inadequadas;
• Rompimentos;
• Alguns eventos com grande descontinuidade óptica.

No traço, uma reflexão forte normalmente aparece como um pico.

Uma reflexão elevada também pode provocar a saturação temporária do detector e aumentar a zona morta do equipamento.

O que é o traço do OTDR?

O resultado de uma medição OTDR é apresentado como um gráfico chamado traço ou trace.

Normalmente:

• O eixo horizontal representa a distância;
• O eixo vertical representa o nível de potência óptica, geralmente em dB.

Ao observar o traço, o técnico procura alterações na curva que correspondam a eventos físicos do enlace.

Um traço pode apresentar:

• Trechos inclinados;
• Pequenos degraus;
• Picos de reflexão;
• Quedas de sinal;
• Final da fibra;
• Região de ruído;
• Eventos identificados automaticamente.

Exemplos simplificados

Fibra contínua:

──────────────╲──────────────╲────────────

Representa a atenuação progressiva do sinal.

Emenda com perda:

──────────────╲____╲────────────

Pode aparecer como uma pequena mudança de nível sem uma reflexão significativa.

Conector reflexivo:

──────────────╲──────╱╲─────

Pode produzir um pico de reflexão.

Rompimento ou final da fibra:

──────────────╲──────────────╲│

O sinal pode cair abruptamente e entrar em uma região de ruído.

A interpretação real depende do equipamento, das configurações utilizadas e das características do enlace.

Principais informações mostradas pelo OTDR

Dependendo do equipamento e da configuração, o OTDR pode apresentar:

Distância

Indica a distância aproximada entre o ponto de teste e determinado evento.

Perda

Mostra a perda associada a um evento ou trecho da fibra.

Reflectância

Representa a intensidade de uma reflexão em determinado evento.

Atenuação

Indica a perda de potência ao longo de um trecho da fibra, normalmente expressa em dB/km.

Eventos

O equipamento pode identificar automaticamente eventos como:

• Conectores;
• Emendas;
• Curvas com perda;
• Divisores;
• Fim da fibra;
• Rompimentos.

O que é zona morta do OTDR?

A zona morta é uma região após um evento em que o OTDR possui limitações para detectar ou medir corretamente outros eventos.

Ela acontece principalmente quando o detector é saturado por uma reflexão forte e precisa de um determinado tempo para se recuperar.

Isso é especialmente importante quando existem dois eventos muito próximos.

Imagine, por exemplo, dois conectores separados por uma distância muito pequena.

Se essa distância for inferior à capacidade de resolução do OTDR naquele ajuste, os dois eventos podem aparecer como um único evento ou não serem medidos corretamente.

Existem dois conceitos importantes.

EDZ — Event Dead Zone

A Event Dead Zone é a distância mínima necessária para que o OTDR consiga distinguir dois eventos reflexivos próximos.

Por exemplo:

Conector A → 2 m → Conector B

Se a separação estiver abaixo da EDZ do teste, o equipamento poderá não conseguir separar os dois eventos adequadamente.

ADZ — Attenuation Dead Zone

A Attenuation Dead Zone está relacionada à capacidade de medir corretamente um evento de perda após uma reflexão forte.

Ela é especialmente importante quando existe, por exemplo, um conector reflexivo próximo de uma emenda.

Largura de pulso: um dos principais ajustes do OTDR

A largura de pulso determina durante quanto tempo o pulso óptico é emitido.

Esse parâmetro tem uma relação importante entre alcance e resolução.

Pulso curto

Normalmente oferece:

• Maior resolução;
• Menor zona morta;
• Melhor capacidade de separar eventos próximos;
• Menor energia óptica;
• Menor alcance em determinadas condições.

Pulso longo

Normalmente oferece:

• Maior energia;
• Maior alcance;
• Melhor capacidade de enxergar trechos longos;
• Maior zona morta;
• Menor resolução para eventos próximos.

A escolha deve considerar o comprimento e a complexidade do enlace. Pulsos curtos são normalmente mais adequados para trechos curtos e para separar eventos próximos, enquanto pulsos maiores podem ser necessários em enlaces longos.

Não existe uma única largura de pulso ideal para todos os testes.

Range do OTDR

O range determina a faixa de distância que o equipamento irá analisar/exibir.

Um erro comum é configurar um range muito maior do que o necessário.

Por exemplo, se o enlace possui aproximadamente 8 km, não faz sentido escolher indiscriminadamente uma faixa extremamente superior se o equipamento oferece uma configuração mais próxima que ainda cubra todo o enlace.

De forma geral, o range deve ser suficiente para incluir:

• A fibra em teste;
• A bobina de lançamento;
• A bobina de recepção, quando utilizada.

A configuração correta também influencia a taxa de emissão dos pulsos, porque o equipamento precisa aguardar o retorno antes de enviar determinados pulsos subsequentes.

Tempo de aquisição

O tempo de aquisição determina durante quanto tempo o OTDR coleta e faz a média das medições.

Quanto maior o tempo de aquisição, mais amostras podem ser utilizadas para melhorar a relação sinal/ruído.

Na prática:

Tempo curto
→ medição mais rápida
→ mais ruído

Tempo maior
→ medição mais demorada
→ traço geralmente mais limpo e estável

Para diagnóstico rápido em campo, uma aquisição curta pode ser suficiente.

Para medições mais precisas, principalmente em enlaces longos ou com sinais próximos ao limite de ruído, aumentar o tempo de aquisição pode melhorar o resultado.

Faixa dinâmica do OTDR

A faixa dinâmica, normalmente expressa em dB, está relacionada à capacidade do equipamento de enxergar o sinal retroespalhado acima do nível de ruído.

Quanto maior a faixa dinâmica disponível, maior pode ser a capacidade de analisar enlaces com maiores perdas ou distâncias.

Porém, não se deve escolher um OTDR apenas pelo maior número de dB anunciado.

Também é necessário considerar:

• Tipo de fibra;
• Comprimento do enlace;
• Aplicação;
• Comprimento de onda;
• Largura de pulso;
• Zona morta;
• Precisão;
• Tipo de teste.

A faixa dinâmica e a zona morta estão relacionadas ao compromisso entre alcance e resolução.

Índice de refração — IOR

O IOR (Index of Refraction) é utilizado pelo OTDR para calcular distâncias.

Como o cálculo depende da velocidade de propagação da luz dentro da fibra, configurar um valor inadequado pode causar erro na estimativa da distância dos eventos.

Por isso, sempre que possível, deve-se utilizar o valor recomendado para o tipo específico de fibra ou pelo fabricante.

Não é recomendável simplesmente copiar um IOR de outra fibra sem verificar sua aplicação.

Para que serve o OTDR?

O OTDR pode ser utilizado em diversas situações.

1. Localizar rompimentos

Um dos usos mais conhecidos é localizar aproximadamente onde ocorreu um rompimento.

O equipamento pode indicar algo como:

Evento 1 — 1,2 km

Evento 2 — 4,8 km

Fim da fibra — 5,1 km

Isso ajuda o técnico a direcionar a inspeção para o trecho correto.

2. Encontrar eventos com perda

O OTDR pode identificar alterações no traço provocadas por:

• Emendas;
• Conectores;
• Curvas;
• Componentes passivos;
• Outros eventos ópticos.

3. Avaliar emendas

Uma emenda por fusão bem executada tende a apresentar uma perda pequena e comportamento adequado no traço.

Uma perda elevada pode indicar problemas como:

• Preparação inadequada da fibra;
• Sujeira;
• Clivagem ruim;
• Desalinhamento;
• Problemas no equipamento de fusão;
• Fibra incompatível.

Para entender melhor a importância da preparação e clivagem, veja também o conteúdo sobre clivador de fibra óptica.

OTDR e bobina de lançamento

A bobina de lançamento é instalada entre o OTDR e a fibra que será testada.

Ela ajuda a deslocar o primeiro conector para fora da zona morta inicial do equipamento, permitindo avaliar melhor o primeiro evento do enlace.

O comprimento da bobina não deve ser escolhido por uma regra universal.

Ele depende, entre outros fatores, da largura de pulso e da zona morta do teste. A VIAVI apresenta, por exemplo, referências de aproximadamente 10–20 m para pulsos curtos, 100–200 m para pulsos intermediários e 1–2 km para pulsos longos em determinadas aplicações.

Por isso, a especificação do fabricante do OTDR deve prevalecer.

Para entender detalhadamente esse componente, veja também:

Bobina de Lançamento OTDR: o que é, como usar e qual comprimento escolher

Bobina de recepção

A bobina de recepção, também chamada de receive cable ou tail cable, é conectada na outra extremidade do enlace.

Ela permite que o OTDR observe o comportamento do conector da extremidade final da fibra fora da região de zona morta.

Em determinados procedimentos de teste, a utilização de cabos de lançamento e recepção permite avaliar os conectores das duas extremidades do enlace.

Portanto:

OTDR → bobina de lançamento → fibra em teste → bobina de recepção

é uma configuração muito útil para análises mais completas.

Como usar um OTDR passo a passo

O procedimento exato varia conforme o equipamento e a metodologia de teste, mas um fluxo típico é:

1. Identifique a fibra

Verifique:

• Tipo de fibra;
• Monomodo ou multimodo;
• Comprimento aproximado;
• Conectores;
• Comprimento de onda utilizado.

Se você ainda tiver dúvidas entre SM e MM, veja o guia sobre fibra monomodo e multimodo.

2. Inspecione os conectores

Antes de conectar o equipamento, inspecione e limpe as interfaces.

Sujeira ou uma conexão inadequada pode provocar reflexões, perdas e até mensagens de erro no OTDR.

3. Verifique o tipo de conector

Confirme se o equipamento e os cabos são compatíveis.

Também é importante observar a diferença entre conectores PC e APC.

4. Conecte a bobina de lançamento

Conecte a bobina entre o OTDR e a fibra em teste.

5. Conecte a fibra

Conecte a fibra que será analisada à extremidade da bobina de lançamento.

6. Utilize uma bobina de recepção quando necessário

Para testes em que a análise do conector final é importante, conecte uma bobina de recepção na extremidade oposta.

7. Configure o comprimento de onda

Selecione o comprimento de onda apropriado para o tipo de teste e fibra.

8. Configure o range

Escolha uma faixa de distância suficiente para cobrir todo o enlace.

9. Configure a largura de pulso

Comece considerando o comprimento do enlace.

Para trechos curtos, pulsos menores normalmente oferecem melhor resolução.

Para trechos longos, pode ser necessário utilizar pulsos maiores.

10. Configure o tempo de aquisição

Aumente o tempo quando precisar de uma relação sinal/ruído melhor.

11. Confira o IOR

Utilize o valor adequado para a fibra em teste.

12. Inicie a medição

Execute a aquisição e aguarde o equipamento gerar o traço.

13. Analise os eventos

Verifique:

• Distância;
• Perda;
• Reflectância;
• Atenuação;
• Emendas;
• Conectores;
• Final da fibra;
• Eventos inesperados.

14. Salve o resultado

Guarde o traço e as informações do teste para documentação e comparação futura.

Como interpretar um traço OTDR

Ao analisar um traço, não observe somente o número de eventos detectados automaticamente.

É importante verificar o comportamento da curva.

Linha inclinada

Normalmente representa a atenuação progressiva do sinal ao longo da fibra.

Degrau

Pode representar uma perda associada a uma emenda ou outro evento não reflexivo.

Pico

Normalmente indica um evento reflexivo.

Queda abrupta

Pode indicar:

• Rompimento;
• Extremidade da fibra;
• Conector desconectado;
• Evento com grande perda.

Região de ruído

Pode indicar que o sinal chegou próximo ao limite de medição do equipamento.

Por isso, um evento mostrado automaticamente pelo OTDR sempre deve ser interpretado dentro do contexto do traço.

Teste OTDR bidirecional

Em determinadas aplicações, o teste pode ser realizado nas duas direções do enlace.

Nesse procedimento, uma medição é realizada de uma extremidade e outra da extremidade oposta.

Isso pode melhorar a avaliação de determinadas perdas de eventos, principalmente porque diferenças no coeficiente de retroespalhamento entre trechos de fibra podem influenciar a medição.

A combinação dos resultados das duas direções pode proporcionar uma avaliação mais confiável de perdas individuais em determinadas condições.

OTDR em redes FTTH e PON

O OTDR também pode ser utilizado em redes FTTH/PON, mas é necessário ter atenção especial à arquitetura da rede.

Uma rede PON pode possuir elementos passivos como:

• Splitters;
• Caixas de distribuição;
• Emendas;
• Conectores;
• Trechos de fibra;
• Derivações.

O splitter pode produzir uma grande perda e alterar significativamente o comportamento do traço.

Por isso, um teste em uma rede PON não deve ser interpretado da mesma forma que um simples enlace ponto a ponto.

Em redes FTTH, também é importante verificar se o equipamento possui recursos e comprimento de onda adequados à aplicação.

Para entender a arquitetura dessas redes, veja também o artigo sobre GPON, EPON e XGS-PON.

OTDR, Power Meter e OLTS: qual a diferença?

Esses equipamentos não fazem exatamente a mesma coisa.

OTDR

É especialmente útil para descobrir onde existe determinado evento.

Power Meter

É utilizado para saber quanto de potência óptica está chegando ao ponto de medição.

Você pode complementar este conteúdo com o guia sobre Power Meter e medição de potência óptica.

VFL

É uma ferramenta simples para localizar determinadas falhas visualmente, especialmente em trechos curtos.

Veja também o artigo sobre VFL na fibra óptica.

O OTDR substitui o Power Meter?

Não.

Os equipamentos possuem funções diferentes.

O OTDR fornece informações distribuídas ao longo do enlace, enquanto o Power Meter mede a potência óptica no ponto em que está conectado.

Em muitos trabalhos profissionais, os dois instrumentos são complementares.

Erros comuns ao usar um OTDR

1. Não limpar os conectores

Sujeira pode provocar perdas e reflexões.

2. Utilizar uma bobina muito curta

A bobina precisa ser adequada à configuração e à zona morta do teste.

3. Escolher um pulso inadequado

Um pulso muito curto pode não alcançar adequadamente um enlace longo.

Um pulso muito longo pode prejudicar a resolução entre eventos próximos.

4. Configurar o range incorretamente

Um range inadequado pode prejudicar a visualização e a eficiência da medição.

5. Ignorar o IOR

Um IOR inadequado pode causar erro na estimativa das distâncias.

6. Analisar apenas os eventos automáticos

O técnico deve observar também o traço e o comportamento da curva.

7. Não utilizar bobina de recepção quando necessária

Sem ela, pode ser difícil avaliar corretamente o evento da extremidade final.

8. Não verificar o tipo de conector

PC e APC possuem características diferentes e precisam ser compatíveis com a interface utilizada.

9. Usar configuração automática sem avaliar o enlace

O modo automático pode ser útil, mas em instalações mais complexas é importante compreender e conferir os parâmetros selecionados.

10. Não documentar os resultados

Um teste sem registro perde grande parte do seu valor para manutenção e comparação futura.

Cuidados antes de realizar um teste OTDR

Antes de iniciar:

• Identifique a fibra;
• Confira se é SM ou MM;
• Verifique o comprimento aproximado;
• Inspecione os conectores;
• Limpe as interfaces;
• Confira PC/APC;
• Escolha o comprimento de onda correto;
• Escolha o range;
• Configure a largura de pulso;
• Configure o tempo de aquisição;
• Confira o IOR;
• Utilize a bobina de lançamento adequada;
• Utilize bobina de recepção quando necessário;
• Salve o resultado.

Esses cuidados reduzem a possibilidade de interpretar um problema de conexão ou configuração como se fosse uma falha real na fibra.

OTDR e certificação de fibra óptica

É importante diferenciar diagnóstico, caracterização, aceitação e certificação.

O OTDR é uma ferramenta fundamental para caracterizar enlaces e localizar eventos, mas o procedimento de teste deve seguir a metodologia aplicável ao projeto.

A ANSI/TIA-568.3-E é a norma da TIA voltada aos componentes de cabeamento óptico e inclui requisitos relacionados a testes de fibra.

Também existem metodologias específicas para medição de perda óptica e outros parâmetros.

Portanto, não é correto dizer que simplesmente executar um teste com OTDR torna qualquer instalação automaticamente “certificada”.

O resultado precisa ser analisado de acordo com os requisitos aplicáveis ao projeto, ao tipo de enlace e ao método de teste.

Checklist rápido de teste OTDR

Antes de finalizar uma medição:

• Fibra identificada
• Tipo de fibra confirmado
• Comprimento de onda correto
• Conectores inspecionados
• Conectores limpos
• Tipo de conector confirmado
• Bobina de lançamento conectada
• Bobina de recepção utilizada quando necessária
• Range configurado
• Largura de pulso adequada
• Tempo de aquisição adequado
• IOR conferido
• Traço analisado
• Eventos verificados
• Perdas analisadas
• Resultado salvo
• Identificação do enlace registrada

Perguntas frequentes sobre OTDR

O que significa OTDR?

OTDR significa Optical Time-Domain Reflectometer, ou Refletômetro Óptico no Domínio do Tempo.

Para que serve um OTDR?

Serve para analisar enlaces de fibra óptica, identificar eventos, estimar distâncias, verificar perdas e localizar aproximadamente pontos de falha.

O OTDR mede potência óptica?

Ele analisa o nível do sinal retroespalhado e as reflexões ao longo da fibra. Para uma medição direta de potência óptica recebida, utiliza-se um Power Meter.

O OTDR consegue localizar um rompimento?

Sim. Quando o rompimento produz uma alteração detectável no traço, o equipamento pode estimar a distância até o evento.

O que é zona morta no OTDR?

É uma região em que a capacidade do equipamento de detectar ou medir eventos fica limitada após determinados eventos, especialmente reflexivos.

Pulso maior é melhor?

Não necessariamente.

Pulso maior pode aumentar o alcance, mas normalmente também aumenta a zona morta e reduz a capacidade de separar eventos próximos.

Para que serve a bobina de lançamento?

Ela desloca o primeiro evento para fora da zona morta inicial e permite uma avaliação mais adequada da primeira conexão do enlace.

Preciso sempre usar bobina de recepção?

Depende da metodologia de teste. Quando é necessário avaliar corretamente o conector da extremidade final, a bobina de recepção é muito útil e pode fazer parte do procedimento recomendado.

O OTDR funciona em fibra monomodo?

Sim. É amplamente utilizado em enlaces de fibra monomodo.

O OTDR funciona em fibra multimodo?

Existem OTDRs e módulos específicos para aplicações multimodo. É necessário verificar se o equipamento é compatível com o tipo de fibra e a aplicação.

Considerações

O OTDR é uma das principais ferramentas para diagnóstico e caracterização de redes de fibra óptica.

Seu grande diferencial é permitir analisar o enlace ao longo da distância, identificando eventos que seriam difíceis de localizar utilizando somente um medidor de potência.

Para obter bons resultados, porém, não basta conectar o equipamento e iniciar o teste.

É necessário compreender conceitos como:

• Retroespalhamento;
• Reflexão de Fresnel;
• Zona morta;
• EDZ;
• ADZ;
• Largura de pulso;
• Range;
• Tempo de aquisição;
• Faixa dinâmica;
• IOR;
• Reflectância;
• Bobina de lançamento;
• Bobina de recepção;
• Teste bidirecional.

Quanto melhor o técnico entender esses parâmetros, mais confiáveis serão a análise do traço e o diagnóstico do enlace.

O OTDR deve ser visto como parte de um conjunto de ferramentas de teste, trabalhando em conjunto com instrumentos como Power Meter, OLTS e VFL, conforme a necessidade do projeto.
