Clivador de Fibra Óptica: o que é, como funciona e como usar

O clivador de fibra óptica é uma ferramenta utilizada para realizar uma clivagem precisa na fibra antes de processos como fusão por arco elétrico ou determinadas formas de terminação mecânica.

A qualidade dessa clivagem influencia diretamente o alinhamento das fibras e a qualidade da emenda. Por isso, além da máquina de fusão, o clivador é uma das ferramentas importantes para quem trabalha com instalação e manutenção de redes ópticas.

Neste artigo, você vai entender o que é um clivador de fibra óptica, como ele funciona, por que a qualidade do clive é importante, quais são os principais tipos, como utilizar a ferramenta e quais cuidados ajudam a manter bons resultados.

O que é um clivador de fibra óptica?

O clivador de fibra óptica é uma ferramenta desenvolvida para produzir uma extremidade precisa na fibra, preparando-a para uma etapa posterior de emenda ou terminação.

Diferentemente de uma ferramenta de corte convencional, o clivador não funciona simplesmente esmagando ou serrando a fibra.

O processo utiliza uma combinação de incisão e fratura controlada. Uma pequena marca é criada na superfície da fibra e, a partir desse ponto, uma força controlada provoca a ruptura do vidro.

O objetivo é obter uma face de fibra limpa, uniforme e com pequeno desvio angular em relação à perpendicular ao eixo da fibra.

A especificação exata do clive, entretanto, depende do modelo do equipamento e da aplicação.

Para que serve o clivador?

A principal função do clivador é preparar a extremidade da fibra para uma emenda ou terminação adequada.

Em uma fusão por arco elétrico, por exemplo, duas fibras precisam ser posicionadas e alinhadas corretamente para que o processo produza uma emenda com características adequadas.

Uma clivagem inadequada pode dificultar esse alinhamento e contribuir para problemas como:

• aumento da perda na emenda;
• dificuldade de alinhamento;
• resultados inconsistentes;
• necessidade de refazer a preparação da fibra;
• desperdício de fibra;
• maior tempo de trabalho em campo.

Por isso, um bom resultado não depende apenas da máquina de fusão. A preparação da fibra também é fundamental.

Como funciona um clivador de fibra óptica?

O processo de clivagem pode ser entendido em duas etapas principais.

1. Incisão da fibra

O mecanismo do clivador cria uma pequena marca ou risco controlado na superfície da fibra.

Essa marca funciona como um ponto de início para a fratura.

2. Fratura controlada

Depois da incisão, o equipamento aplica uma força controlada que faz a fibra romper a partir daquele ponto.

O objetivo é produzir uma face de fibra uniforme, com o mínimo possível de irregularidades.

Em equipamentos de maior precisão, o resultado depende não apenas da lâmina, mas também do sistema de posicionamento, suporte da fibra, força aplicada, condição da lâmina, limpeza e procedimento utilizado.

Por que a qualidade do clive é tão importante?

A qualidade da face da fibra influencia diretamente o processo realizado depois da clivagem.

Durante uma fusão, as fibras precisam ser posicionadas de maneira precisa para que seus núcleos fiquem corretamente alinhados.

Uma fibra mal clivada pode apresentar irregularidades ou desvio angular que dificultam esse processo.

Isso pode resultar em:

• maior perda na emenda;
• dificuldade para obter uma fusão consistente;
• necessidade de repetir a preparação;
• maior consumo de fibra;
• aumento do tempo de instalação.

Por isso, não basta apenas “cortar” a fibra. É necessário produzir uma clivagem compatível com o procedimento e com o equipamento utilizado.

Clivador precisa produzir exatamente 90°?

Não necessariamente.

Em aplicações convencionais, busca-se uma face de fibra com pequeno desvio angular em relação à perpendicular ao eixo da fibra.

Por isso, é comum encontrar especificações de ângulo de clivagem em graus nos equipamentos.

Entretanto, existem também clivadores angulares, capazes de produzir deliberadamente uma face inclinada para aplicações específicas.

Portanto, não devemos tratar “90° exatos” como uma regra universal para todos os clivadores e aplicações.

Tipos de clivadores de fibra óptica

Os clivadores podem apresentar diferentes mecanismos, níveis de precisão e aplicações.

Clivador convencional

São modelos destinados às operações comuns de preparação da fibra.

Podem utilizar diferentes mecanismos de acionamento e posicionamento, dependendo do fabricante e do modelo.

Clivador de precisão

Projetado para oferecer maior consistência na clivagem.

Esse tipo de equipamento é comum em ambientes nos quais a repetibilidade do processo é importante.

Alguns modelos utilizam sistemas de fixação e lâminas desenvolvidos especificamente para manter maior uniformidade entre os clives.

Clivador automático ou semiautomático

Possui mecanismos que automatizam parte do processo de clivagem.

Dependendo do modelo, isso pode reduzir a influência do operador e facilitar a repetibilidade do procedimento.

Clivador angular

É desenvolvido para produzir uma face deliberadamente inclinada.

Esse recurso aparece em determinadas aplicações de terminação e conectores. A necessidade de clivagem angular depende do sistema utilizado e das especificações do fabricante.

O clivador serve para fibra monomodo e multimodo?

Depende do modelo.

Existem clivadores compatíveis com fibras monomodo e multimodo, mas não devemos assumir que qualquer clivador seja adequado para qualquer tipo de fibra.

É necessário verificar as especificações do fabricante, principalmente:

• diâmetro do revestimento da fibra;
• diâmetro do coating;
• comprimento de clive;
• tipo de suporte utilizado;
• faixa de fibras compatíveis.

Como usar um clivador de fibra óptica?

O procedimento varia de acordo com o modelo, mas o fluxo básico costuma seguir estas etapas:

1. Prepare a fibra

Antes da clivagem, remova cuidadosamente o revestimento necessário utilizando o procedimento adequado para aquela fibra.

A fibra exposta deve estar limpa.

2. Limpe a fibra

Resíduos podem prejudicar o posicionamento e a qualidade do clive.

Utilize o material e o procedimento de limpeza recomendados para o tipo de fibra e equipamento.

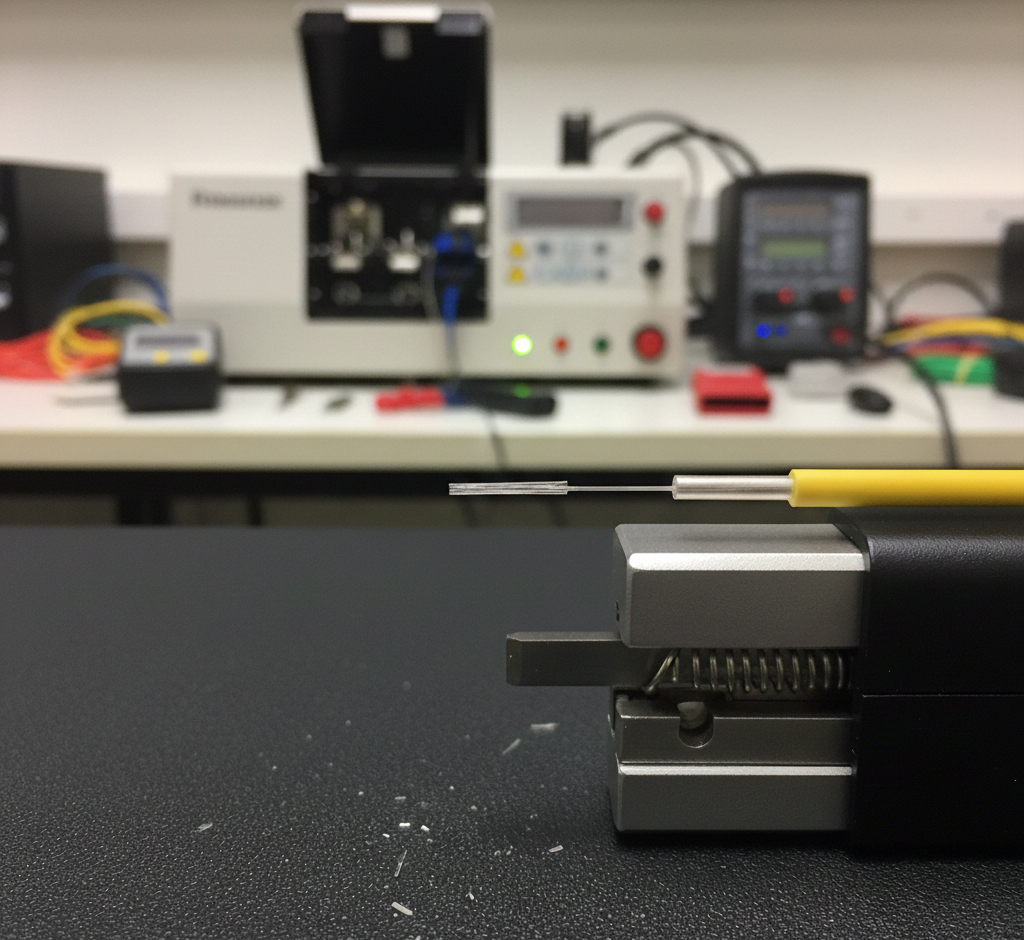

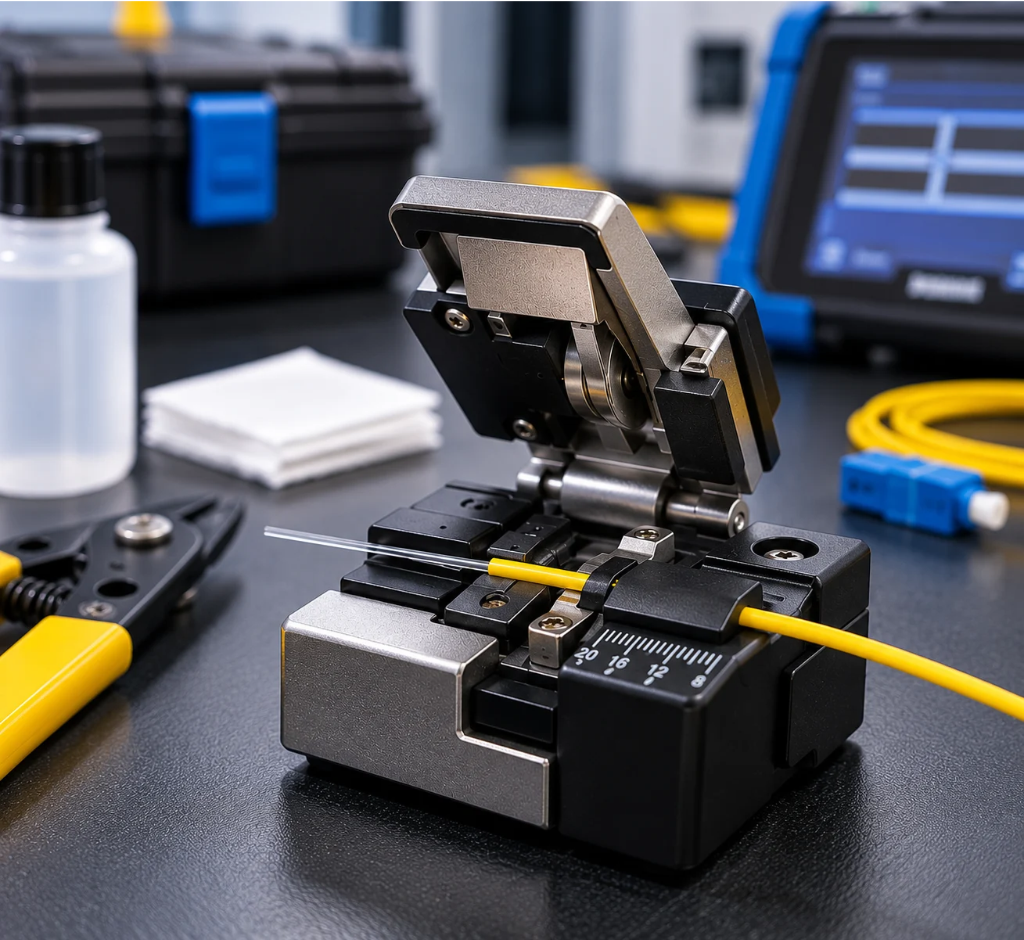

3. Posicione a fibra no clivador

Coloque a fibra no suporte apropriado e respeite a posição indicada pelo fabricante.

O comprimento de fibra deixado para fora do suporte também pode ser importante para o resultado final.

4. Feche o sistema de fixação

Certifique-se de que a fibra está corretamente posicionada antes de acionar o mecanismo.

5. Realize a clivagem

Acione o clivador conforme o procedimento indicado para aquele modelo.

Não aplique força adicional manualmente se o equipamento não foi projetado para isso.

6. Remova a fibra

Retire cuidadosamente a fibra clivada, evitando tocar ou contaminar a extremidade preparada.

7. Faça a emenda ou terminação

A fibra pode então seguir para a próxima etapa, como uma fusão por arco elétrico ou uma terminação compatível com o procedimento utilizado.

Sempre siga o manual do fabricante, porque mecanismos, suportes, comprimentos de clive e procedimentos podem variar entre os modelos.

Como saber se o clive ficou bom?

Uma boa clivagem deve apresentar uma extremidade limpa e uniforme, sem sinais evidentes de irregularidades, lascas ou fraturas indesejadas.

Dependendo do equipamento e da aplicação, a qualidade também pode ser avaliada pelo próprio processo de fusão ou por instrumentos de inspeção.

Alguns sistemas de fusão conseguem identificar problemas relacionados à posição e ao ângulo das fibras antes ou durante o processo de emenda.

Se o resultado estiver inconsistente, vale verificar:

• limpeza da fibra;
• posição no suporte;
• condição da lâmina;
• comprimento de clive;
• compatibilidade do suporte;
• procedimento utilizado;
• condição da própria fibra.

Clivador x decapador: qual é a diferença?

Embora sejam utilizados durante a preparação da fibra, clivador e decapador possuem funções diferentes.

O decapador de fibra remove camadas de proteção da fibra, como coating ou revestimento, expondo a região necessária para a operação.

O clivador prepara a extremidade da fibra depois que ela foi devidamente decapada.

De forma simplificada:

Decapador → remove o revestimento

Clivador → prepara a extremidade da fibra

As duas ferramentas podem fazer parte do mesmo processo de preparação para uma fusão.

Cuidados com o clivador

A manutenção correta é importante para preservar a qualidade e a repetibilidade das clivagens.

Mantenha o equipamento limpo

Resíduos de fibra podem interferir no posicionamento e no processo de clivagem.

Limpe o equipamento de acordo com as recomendações do fabricante.

Não toque na fibra preparada

Depois de realizar o clive, evite tocar na extremidade da fibra.

Contaminação pode prejudicar a etapa seguinte.

Cuide da lâmina

A lâmina possui uma vida útil que depende do modelo e das condições de utilização.

Não existe um número universal de clivagens que sirva para todos os equipamentos.

Alguns equipamentos possuem múltiplas posições de utilização da lâmina. Quando uma posição perde desempenho, o procedimento indicado pelo fabricante pode permitir sua rotação ou reposicionamento.

Não utilize uma lâmina desgastada indefinidamente

Se a qualidade dos clives começar a piorar, verifique o estado da lâmina e siga o procedimento de manutenção indicado pelo fabricante.

Utilize o suporte correto

O suporte deve ser compatível com a fibra utilizada.

Existem equipamentos com diferentes suportes para diferentes diâmetros de coating e aplicações.

Quando trocar ou ajustar a lâmina do clivador?

Não existe um número único de clivagens que determine quando toda lâmina deve ser substituída.

O momento depende do modelo, da fibra utilizada, das condições de trabalho e do procedimento recomendado pelo fabricante.

Alguns sinais que podem indicar necessidade de manutenção incluem:

• clives cada vez menos consistentes;
• aumento de irregularidades na face da fibra;
• maior dificuldade durante a preparação;
• aumento da necessidade de repetir clivagens;
• resultados piores durante a fusão.

Antes de substituir a lâmina, consulte o procedimento específico do fabricante. Alguns modelos permitem utilizar diferentes posições da lâmina antes da substituição completa.

Erros comuns ao usar um clivador

Não limpar a fibra antes da clivagem

Resíduos podem prejudicar o posicionamento e a qualidade do clive.

Utilizar o suporte incorreto

O suporte deve ser compatível com a fibra e com o equipamento.

Ignorar o estado da lâmina

Uma lâmina desgastada pode produzir resultados inconsistentes.

Tocar na extremidade da fibra

A extremidade preparada deve permanecer limpa.

Aplicar força de maneira inadequada

O operador deve seguir o mecanismo previsto pelo fabricante em vez de tentar compensar manualmente uma falha do equipamento.

Utilizar comprimento de clive incorreto

Algumas aplicações exigem comprimentos específicos. O comprimento adequado depende do equipamento e do sistema de terminação utilizado.

Misturar procedimentos de equipamentos diferentes

Não é recomendado assumir que o procedimento de um clivador pode ser aplicado a outro modelo.

Mesmo equipamentos visualmente semelhantes podem possuir mecanismos, suportes e procedimentos diferentes.

Como escolher um clivador de fibra óptica?

Ao escolher um clivador, observe principalmente:

Compatibilidade com a fibra

Verifique os diâmetros de fibra suportados pelo equipamento.

Comprimento de clive

Confira quais comprimentos podem ser obtidos e se são compatíveis com sua aplicação.

Precisão

Para trabalhos que exigem maior repetibilidade, vale observar a especificação de ângulo e a consistência informada pelo fabricante.

Tipo de mecanismo

Considere se um modelo manual, automático ou semiautomático atende melhor à rotina de trabalho.

Vida útil da lâmina

Verifique a vida útil especificada e o procedimento para rotação ou substituição da lâmina.

Disponibilidade de peças

É importante verificar se existem lâminas, suportes e outros componentes de reposição.

Aplicação

Um equipamento destinado a instalações profissionais pode ter requisitos diferentes de um modelo utilizado ocasionalmente.

Clivador profissional precisa ser caro?

Não necessariamente.

O preço deve ser analisado junto com:

• precisão;
• compatibilidade;
• durabilidade;
• disponibilidade de peças;
• facilidade de manutenção;
• quantidade de trabalho;
• aplicação.

Para uso profissional frequente, a consistência e a disponibilidade de manutenção podem ser mais importantes do que simplesmente escolher o modelo mais barato.

Por outro lado, para trabalhos ocasionais, um equipamento mais simples pode ser suficiente, desde que seja compatível com a fibra e com o procedimento utilizado.

Qual a importância do clivador em uma fusão óptica?

O processo de fusão envolve várias etapas:

Decapagem → limpeza → clivagem → posicionamento → fusão → proteção da emenda

O clivador está entre as etapas de preparação da fibra.

Por isso, mesmo uma máquina de fusão sofisticada não elimina a necessidade de uma boa preparação da fibra.

Se a extremidade não estiver adequadamente preparada, o processo de alinhamento e fusão pode apresentar dificuldades.

Perguntas frequentes

O que é um clivador de fibra óptica?

É uma ferramenta utilizada para produzir uma extremidade precisa na fibra óptica antes de processos como fusão ou determinadas formas de terminação.

Para que serve o clivador?

Serve principalmente para preparar a extremidade da fibra, criando uma superfície adequada para a etapa seguinte da instalação.

Clivador e cortador de fibra são a mesma coisa?

Não exatamente. O clivador utiliza um processo controlado de incisão e fratura para produzir uma extremidade precisa, enquanto um cortador convencional não foi projetado para essa finalidade.

Clivador serve para fibra monomodo e multimodo?

Alguns modelos são compatíveis com os dois tipos. Entretanto, é necessário verificar as especificações do fabricante antes de utilizar o equipamento.

Todo clivador produz uma face exatamente a 90°?

Não. Os equipamentos são especificados por ângulo de clivagem e tolerâncias. Além disso, existem clivadores angulares destinados a aplicações específicas.

Quantas vezes posso usar a lâmina do clivador?

Depende do modelo, da fibra e das condições de utilização. Não existe uma quantidade universal válida para todos os clivadores.

Quando devo trocar a lâmina?

Quando a qualidade dos clives começar a deteriorar-se ou quando o procedimento do fabricante indicar a substituição. Alguns modelos permitem utilizar várias posições da lâmina antes da troca.

O que acontece se o clive ficar ruim?

Uma clivagem inadequada pode dificultar o alinhamento e contribuir para perdas maiores ou resultados inconsistentes durante a emenda.

Posso limpar a fibra com qualquer produto?

O ideal é utilizar o material e o procedimento recomendados para a fibra e pelo fabricante do equipamento. A limpeza deve ser realizada antes da clivagem e sem contaminar novamente a extremidade preparada.

Qual a diferença entre clivador e decapador?

O decapador remove o revestimento da fibra. O clivador prepara a extremidade da fibra depois dessa etapa.

Um clivador barato funciona bem?

Pode funcionar, desde que seja adequado à aplicação e produza resultados consistentes. Para uso profissional frequente, precisão, manutenção, durabilidade e disponibilidade de peças também devem ser consideradas.

Considerações

O clivador de fibra óptica é uma ferramenta fundamental para preparar corretamente a fibra antes de processos de emenda e determinadas formas de terminação.

Seu funcionamento é baseado em uma incisão seguida de uma fratura controlada, buscando produzir uma extremidade limpa e com características adequadas para a aplicação.

A qualidade do resultado depende de vários fatores, incluindo estado da lâmina, limpeza, posicionamento da fibra, suporte utilizado, procedimento de operação e compatibilidade do equipamento.

Por isso, não basta escolher qualquer clivador. É importante utilizar um modelo compatível com a fibra e seguir as especificações do fabricante.

Com uma boa preparação, manutenção adequada e procedimento correto, o clivador contribui para obter resultados mais consistentes e reduzir retrabalho durante instalações de fibra óptica.
