Como Projetar um Sistema de CFTV com Fibra Óptica, PoE e Proteção contra Surtos

Instalar câmeras IP em áreas externas, estacionamentos, condomínios, indústrias e locais afastados exige mais do que passar cabos de rede. É necessário planejar a transmissão de dados, a alimentação elétrica dos equipamentos e a proteção adequada contra surtos.

Uma solução bastante utilizada combina fibra óptica, conversor de mídia, PoE e dispositivo de proteção contra surtos (DPS). Cada componente tem uma função específica e precisa ser escolhido de acordo com a distância, as características da câmera e as condições da instalação.

Neste guia, você vai entender como esses equipamentos trabalham juntos, quais cuidados considerar no projeto e como verificar se a infraestrutura está preparada para operar de maneira confiável.

1. Por que utilizar fibra óptica em sistemas de CFTV?

A fibra óptica transmite informações por meio de sinais luminosos. Em sistemas de CFTV IP, ela pode conectar câmeras ou grupos de câmeras a uma central de monitoramento, especialmente quando a distância torna o cabeamento metálico menos adequado.

Entre suas principais vantagens estão:

• Longas distâncias: permite estabelecer enlaces superiores aos limites usuais do cabeamento Ethernet de cobre, desde que os equipamentos ópticos sejam compatíveis.
• Imunidade à interferência eletromagnética: o meio óptico não conduz o sinal por eletricidade, o que é vantajoso em ambientes industriais e instalações com motores.
• Isolamento elétrico entre as extremidades do enlace: a fibra dielétrica não cria, por si só, um caminho condutor entre os equipamentos conectados.
• Possibilidade de expansão: a infraestrutura pode atender novas câmeras ou equipamentos, conforme a capacidade do enlace e da rede.

Para comparar os tipos de fibra e entender quando utilizar cada um, consulte o guia de fibra óptica monomodo e multimodo.

É importante lembrar que a fibra transporta dados, mas não fornece alimentação elétrica à câmera IP. Para energizar a câmera, será necessário prever uma fonte local, um injetor PoE, um switch PoE ou uma solução compatível com o equipamento instalado.

2. Qual é a função do conversor de mídia?

O conversor de mídia permite interligar uma conexão óptica a uma conexão Ethernet de cobre. Em uma instalação típica, ele recebe o sinal da fibra e disponibiliza uma porta de rede RJ45 para conectar outros equipamentos.

Imagine uma central de monitoramento ligada a uma câmera instalada em um ponto distante. A fibra transporta os dados entre os locais, enquanto o conversor faz a transição entre o enlace óptico e a rede Ethernet.

Antes de escolher o equipamento, verifique:

• Tipo de fibra suportado: monomodo ou multimodo.
• Compatibilidade dos conectores e dos módulos ópticos.
• Comprimento de onda e alcance especificados pelo fabricante.
• Velocidade das interfaces, como 100 Mb/s ou 1 Gb/s.
• Compatibilidade entre os módulos ópticos das duas extremidades.
• Temperatura de operação e condições ambientais, quando instalado em campo.

Não basta escolher dois conversores com conectores semelhantes. Os equipamentos precisam ser compatíveis entre si e com o enlace óptico.

Atenção: um conversor de mídia comum não necessariamente fornece PoE. Se a câmera precisa receber energia pelo cabo Ethernet, será necessário incluir um equipamento com essa função ou utilizar um conversor que ofereça PoE de forma expressa e compatível com a câmera.

3. O que é PoE e como ele alimenta a câmera?

PoE é a sigla de Power over Ethernet. A tecnologia permite transmitir dados e energia elétrica pelo mesmo cabo de rede, desde que os equipamentos envolvidos sejam compatíveis.

Em sistemas de CFTV IP, a alimentação PoE pode ser fornecida por:

• Um switch com portas PoE.
• Um injetor PoE instalado entre a rede e a câmera.
• Um conversor de mídia com saída PoE, quando o modelo oferece esse recurso.

A escolha depende da quantidade de câmeras, da potência exigida por cada equipamento e da arquitetura da rede.

Câmeras simples podem consumir menos energia do que modelos com iluminação infravermelha potente, aquecedores, motores PTZ ou outros recursos. Por isso, não se deve selecionar o equipamento PoE apenas pelo tipo de conector.

Confira a potência exigida pela câmera, o padrão PoE compatível e o orçamento total de potência disponível no switch ou injetor.

Também é necessário considerar a distância do trecho de cobre. Em Ethernet convencional, o canal de cabeamento estruturado costuma ter limite de 100 metros, incluindo o enlace permanente e os cordões previstos na norma. A fibra pode superar essa distância no trecho de transmissão óptica, mas isso não elimina o limite aplicável ao segmento de cobre próximo à câmera.

4. Para que serve o DPS em uma instalação de CFTV?

O DPS, ou dispositivo de proteção contra surtos, é utilizado para reduzir os riscos associados a sobretensões transitórias que podem atingir os circuitos e equipamentos eletrônicos.

Em câmeras externas, o planejamento da proteção merece atenção especial quando há cabos expostos, instalações em postes, percursos externos longos ou equipamentos sujeitos a descargas atmosféricas indiretas e outros surtos.

Um DPS apropriado para Ethernet pode limitar a sobretensão na linha protegida, conduzindo a corrente de surto pelo caminho previsto em seu projeto. Entretanto, a eficácia depende do tipo de dispositivo, da instalação e da coordenação com o sistema de aterramento e equipotencialização.

O DPS protege contra qualquer descarga elétrica?

Não. O DPS reduz determinados riscos, mas não garante que a câmera ou a rede permanecerá protegida contra todo tipo de descarga ou sobretensão.

A escolha do dispositivo deve considerar, entre outros aspectos:

• Compatibilidade com a linha Ethernet e a velocidade de transmissão.
• Compatibilidade com a alimentação PoE utilizada.
• Tensão de operação e características elétricas do circuito.
• Orientação de entrada e saída indicada pelo fabricante.
• Forma correta de ligação ao sistema de aterramento ou equipotencialização.

Não utilize um protetor genérico sem verificar se ele foi projetado para o tipo de sinal e a alimentação presentes no circuito.

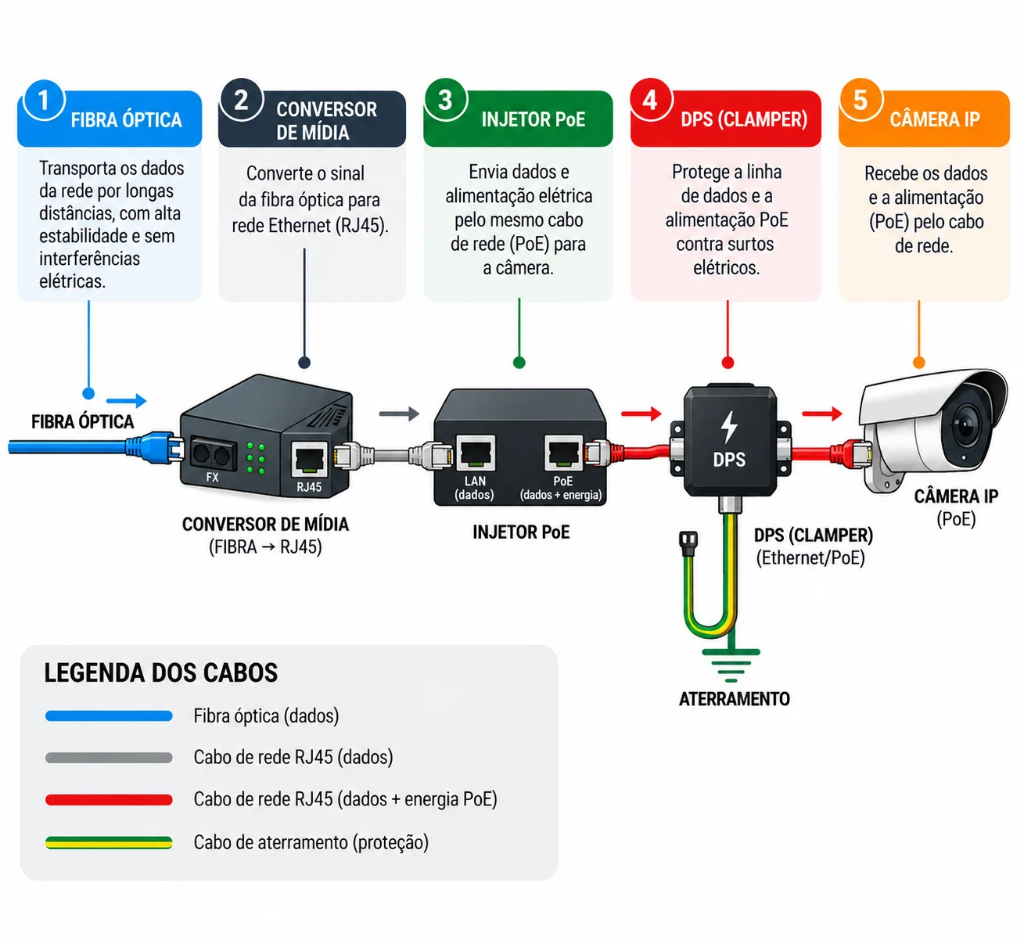

5. Como funciona a combinação de fibra óptica, conversor de mídia, PoE e DPS?

A arquitetura depende dos equipamentos escolhidos. Um exemplo de montagem com conversor de mídia separado do injetor PoE pode seguir esta sequência:

1. A fibra óptica chega ao conversor de mídia instalado no ponto remoto.
2. A porta Ethernet do conversor é conectada à entrada de dados do injetor PoE.
3. A saída PoE do injetor é ligada à câmera IP por um cabo Ethernet compatível.
4. Um DPS para Ethernet/PoE pode ser instalado no trecho que precisa de proteção, conforme o projeto e as instruções do fabricante.
5. A alimentação elétrica dos equipamentos é dimensionada e instalada de acordo com suas especificações.

O percurso simplificado dos dados é:

Central de rede → enlace de fibra óptica → conversor de mídia → Ethernet/PoE → câmera IP.

A energia necessária para alimentar a câmera vem do equipamento PoE, não da fibra óptica. O conversor de mídia, o injetor e os demais dispositivos também podem precisar de alimentação própria.

Se o conversor escolhido já tiver PoE integrado, o injetor separado pode ser desnecessário. É preciso analisar as especificações antes de definir a lista de materiais.

Onde instalar o DPS?

A posição exata depende da arquitetura, do tipo de protetor e das orientações do fabricante. Em instalações externas, deve-se avaliar a proteção das linhas metálicas que entram nos equipamentos, inclusive os trechos de Ethernet próximos à câmera e os pontos de entrada da infraestrutura.

Quando o projeto exigir proteção em mais de uma extremidade, os dispositivos devem ser selecionados e coordenados adequadamente. Não se deve presumir que instalar apenas um DPS junto à câmera resolve todos os riscos da instalação.

A ligação do protetor ao aterramento ou à equipotencialização precisa seguir o projeto. Condutores de ligação inadequados ou excessivamente longos podem prejudicar a proteção.

6. Exemplo prático: câmera IP em um poste distante

Considere uma câmera instalada em um poste a 300 metros da sala técnica de um condomínio.

Usar um único trecho de cabo Ethernet de cobre nessa distância não é a solução convencional recomendada para um canal Ethernet padrão. Uma arquitetura com fibra óptica permite transportar os dados até o ponto remoto e utilizar um trecho de cobre mais curto para conectar a câmera.

Uma possível lista de componentes é:

Essa lista é apenas uma referência inicial. A quantidade e os modelos dos equipamentos dependem da câmera, do orçamento de potência, do tipo de fibra, do ambiente e dos requisitos de proteção.

E se o poste não tiver aterramento disponível?

Esse cenário precisa ser tratado durante o planejamento, não resolvido improvisando uma ligação elétrica no local.

A ausência de um ponto de aterramento adequado exige avaliação da infraestrutura e das medidas de proteção previstas no projeto. Não é correto presumir que qualquer haste instalada no solo, qualquer estrutura metálica ou um valor isolado de resistência de aterramento seja suficiente para garantir a proteção.

O sistema deve ser avaliado por profissional habilitado, considerando as normas aplicáveis, a equipotencialização, os equipamentos utilizados e as instruções dos fabricantes.

O trecho de fibra óptica dielétrica ajuda a evitar um caminho condutor entre a central e o ponto remoto, mas não elimina todos os riscos elétricos existentes no local da câmera. A alimentação, as estruturas metálicas e os demais circuitos continuam precisando de avaliação.

7. Tabela de compatibilidade antes da compra

Antes de adquirir os componentes, confira os requisitos de cada parte do sistema.

A distância máxima informada pelo fabricante não deve ser considerada isoladamente. O enlace óptico precisa respeitar o orçamento de potência, as perdas dos conectores e emendas e as características dos módulos instalados.

Para conferir a qualidade do enlace, equipamentos como OTDR e power meter podem ser utilizados conforme o procedimento de teste adequado. Veja também os guias do Blog Tecnologista sobre como funciona o OTDR e power meter.

8. Checklist de instalação de CFTV com fibra óptica

Antes de liberar o sistema, confira os seguintes pontos:

• A fibra, os módulos ópticos e os conversores são compatíveis.
• O enlace óptico foi inspecionado e testado conforme o procedimento previsto.
• A velocidade das interfaces atende à necessidade das câmeras.
• O switch ou injetor fornece a potência PoE necessária.
• O trecho de Ethernet respeita os limites aplicáveis ao cabeamento.
• O DPS é compatível com o circuito e está instalado conforme as orientações do fabricante.
• O aterramento e a equipotencialização foram avaliados no projeto.
• As caixas, entradas de cabos e conexões são apropriadas para o ambiente.
• A imagem, a conectividade e a alimentação da câmera foram testadas.
• A identificação dos cabos e as informações da instalação foram registradas.

Esse checklist serve como referência de conferência. Ele não substitui o projeto, as normas aplicáveis nem os procedimentos de segurança elétrica.

9. Perguntas frequentes

O conversor de mídia fornece energia para a câmera?

Nem sempre. Um conversor de mídia convencional converte o meio de transmissão entre fibra e Ethernet, mas pode não oferecer PoE. Verifique se o modelo possui saída PoE e se atende à potência exigida pela câmera.

A fibra óptica elimina a necessidade de DPS?

Não. A fibra dielétrica não conduz o sinal como um cabo metálico, mas os equipamentos no ponto remoto ainda podem estar expostos a riscos elétricos por alimentação, circuitos de cobre e outros elementos da instalação. A necessidade e a localização dos dispositivos de proteção devem ser avaliadas no projeto.

Posso usar qualquer DPS em uma câmera PoE?

Não. O protetor deve ser apropriado para Ethernet e compatível com a alimentação PoE, a velocidade de rede e as características elétricas do circuito. Também é necessário seguir as instruções de instalação do fabricante.

Posso usar um cabo Ethernet de 300 metros até a câmera?

Um canal Ethernet convencional de cobre não deve ser tratado como se tivesse o mesmo alcance de um enlace óptico. Para distâncias maiores, uma solução com fibra óptica e um trecho de cobre adequado próximo à câmera costuma ser mais apropriada.

Qual é o valor ideal de resistência de aterramento para instalar um DPS?

Não existe um valor universal que, sozinho, garanta a eficácia da proteção em qualquer cenário. O sistema precisa ser avaliado conforme o projeto, as normas aplicáveis, a equipotencialização e as orientações dos fabricantes.

Cosiderações

Projetar um sistema de CFTV com fibra óptica, conversor de mídia, PoE e DPS exige avaliar a transmissão de dados, a alimentação das câmeras e os riscos elétricos da instalação.

A fibra óptica pode ser uma excelente escolha para interligar pontos distantes e reduzir a exposição a interferências eletromagnéticas no enlace. Já o PoE simplifica a alimentação das câmeras, enquanto o DPS contribui para reduzir determinados riscos de sobretensão quando corretamente especificado e instalado.

O resultado depende da compatibilidade dos componentes, do dimensionamento do enlace, da qualidade da instalação e do cumprimento dos requisitos de segurança. Por isso, cada projeto deve ser dimensionado de acordo com o ambiente e validado por profissionais qualificados.
