Power Meter: o que é, como funciona e como medir potência óptica

Meta descrição: Entenda o que é Power Meter, como funciona, como medir potência óptica em dBm e como interpretar perdas em enlaces de fibra óptica.

O Power Meter, também chamado de medidor de potência óptica, é um instrumento utilizado para medir a potência do sinal óptico recebido em uma fibra. Ele é usado em instalações, manutenção e testes de enlaces ópticos, incluindo redes FTTH, redes corporativas, data centers e outras infraestruturas de fibra.

Mais do que simplesmente mostrar um valor em dBm, o equipamento ajuda o técnico a verificar se a potência recebida está compatível com o sistema, identificar possíveis perdas e auxiliar no diagnóstico de problemas no enlace.

Neste guia, você vai entender o que é Power Meter, como ele funciona, como realizar uma medição, o significado de dBm e dB, como medir a perda de um enlace e qual a diferença entre Power Meter, OTDR e OLTS.

O que é um Power Meter?

O Power Meter é um equipamento capaz de medir a potência óptica que chega ao seu detector através de uma fibra.

A leitura normalmente é apresentada em dBm, unidade utilizada para representar potência óptica em relação a 1 mW.

Dependendo do modelo, o equipamento pode trabalhar com diferentes comprimentos de onda e tipos de conectores.

É importante entender que o Power Meter mede a potência no ponto em que está conectado. Ele não mostra, sozinho, em qual ponto do enlace ocorreu uma perda.

Por isso, ele é frequentemente utilizado em conjunto com uma fonte de luz estabilizada para realizar medições de perda de inserção.

Para que serve o Power Meter?

Entre as principais aplicações estão:

  • medir a potência óptica recebida;
  • verificar se existe sinal óptico em um enlace;
  • comparar a potência recebida com os limites especificados para o sistema;
  • medir a perda de um enlace quando utilizado com uma fonte de luz;
  • auxiliar no diagnóstico de enlaces com potência abaixo do esperado;
  • verificar resultados após instalação ou manutenção;
  • realizar medições em redes FTTH, corporativas e data centers.

Uma vantagem importante é que a medição fornece um valor objetivo. Em vez de apenas saber que existe um problema de comunicação, o técnico consegue verificar quanto de potência está chegando ao ponto de teste.

Como funciona um Power Meter?

O equipamento possui um detector óptico que recebe a luz proveniente da fibra e converte essa informação em uma leitura de potência.

De forma simplificada:

Fibra óptica → detector → processamento do sinal → leitura no display

O resultado pode ser apresentado em dBm ou, dependendo do modo de operação e do equipamento, em outras unidades relacionadas à medição.

A leitura depende de fatores como:

  • comprimento de onda;
  • tipo de detector;
  • faixa de medição;
  • condição dos conectores;
  • adaptadores utilizados;
  • qualidade dos patch cords;
  • configuração do equipamento.

Por isso, uma medição confiável exige preparação adequada.

dBm, dB e mW: qual é a diferença?

Essa é uma das partes mais importantes para interpretar corretamente um Power Meter.

dBm

O dBm representa potência absoluta referenciada a 1 mW.

É a unidade mais comum encontrada no display de um medidor de potência óptica.

Por exemplo:

−3 dBm

ou

−18 dBm

são valores de potência.

Quanto mais negativo o valor, menor é a potência óptica medida.

dB

O dB representa uma relação entre duas potências.

Quando falamos em perda de um enlace, por exemplo:

2 dB de perda

estamos falando da diferença entre uma potência de referência e a potência medida posteriormente.

mW

O mW (miliwatt) representa potência em escala linear.

O dBm é uma representação logarítmica dessa potência.

Portanto:

dBm ≠ dB

O dBm representa uma potência em relação a 1 mW, enquanto o dB representa uma relação ou diferença entre níveis de potência.

Como medir potência óptica com Power Meter

Para realizar uma medição confiável, não basta conectar qualquer cabo ao equipamento.

Um procedimento básico envolve algumas etapas.

1. Verifique o equipamento

Antes de começar, confira:

  • estado da bateria;
  • conector/adaptador correto;
  • faixa de medição;
  • comprimento de onda suportado;
  • condição do patch cord;
  • condição dos conectores.

Também é importante verificar se o Power Meter está adequado ao tipo de fibra e à aplicação que será testada.

2. Limpe os conectores

A limpeza é uma das etapas mais importantes.

Partículas de sujeira em uma interface óptica podem provocar perdas e alterar significativamente a medição.

Antes do teste:

  1. inspecione o conector;
  2. faça a limpeza adequada;
  3. conecte novamente;
  4. evite tocar na face do conector.

A mesma preocupação vale para adaptadores e portas do próprio instrumento.

3. Selecione o comprimento de onda

Configure o Power Meter para o comprimento de onda correspondente ao teste.

Dependendo da aplicação, podem ser utilizados comprimentos de onda como:

  • 850 nm
  • 1310 nm
  • 1490 nm
  • 1550 nm
  • 1625 nm

O comprimento correto depende do sistema e do equipamento utilizado.

Não existe uma única configuração que sirva para todas as redes.

4. Conecte a fibra ao Power Meter

Depois de selecionar o comprimento de onda e realizar a limpeza, conecte o enlace ao equipamento utilizando o adaptador apropriado.

Evite forçar conectores e não ultrapasse as especificações do fabricante.

5. Aguarde a estabilização da leitura

Dependendo do equipamento e da fonte utilizada, pode ser necessário aguardar a estabilização do sinal.

Observe a leitura no display e registre o valor.

Por exemplo:

−17,8 dBm

Esse valor representa a potência óptica medida naquele ponto.

Como medir a perda de um enlace óptico

Medir a potência recebida e medir a perda de um enlace são procedimentos relacionados, mas não são exatamente a mesma coisa.

Para determinar a perda do enlace de forma controlada, normalmente utiliza-se um conjunto formado por:

  • Fonte de Luz Estabilizada (OLS);
  • Power Meter.

A fonte envia um sinal óptico conhecido e o Power Meter mede o sinal recebido após passar pelo enlace.

Exemplo simplificado

Suponha que a potência de referência seja:

−3 dBm

Depois de conectar o enlace, o Power Meter apresenta:

−5 dBm

A diferença entre os dois valores corresponde a aproximadamente:

2 dB de perda

Essa medição permite avaliar a perda total do caminho óptico dentro das condições do teste.

O que pode causar perda em um enlace?

Uma leitura abaixo do esperado pode estar relacionada a diversos fatores.

Entre eles:

  • conectores contaminados;
  • conectores mal encaixados;
  • adaptadores inadequados;
  • emendas com perda elevada;
  • curvaturas excessivas;
  • componentes ópticos com perdas;
  • patch cords defeituosos;
  • atenuadores inadequados;
  • comprimento do enlace;
  • componentes incompatíveis;
  • problemas na própria infraestrutura.

Por isso, uma potência baixa não identifica automaticamente a causa do problema.

O Power Meter informa o resultado da medição. Outras ferramentas podem ser necessárias para localizar a origem da perda.

Como interpretar uma leitura em dBm?

Imagine três medições:

LeituraInterpretação geral
−5 dBmMaior potência
−15 dBmMenor potência
−25 dBmAinda menor potência

Não significa, porém, que −5 dBm seja automaticamente bom ou que −25 dBm seja automaticamente ruim.

A interpretação correta depende das especificações do sistema.

Em uma rede óptica, deve-se comparar a potência medida com:

  • potência de transmissão;
  • sensibilidade do receptor;
  • classe óptica;
  • orçamento óptico;
  • perdas previstas;
  • especificações do fabricante.

Portanto, não existe um único valor de dBm que possa ser considerado ideal para qualquer enlace.

Power Meter em redes FTTH e PON

O Power Meter possui grande importância em redes FTTH, especialmente durante instalação, ativação e manutenção.

Em uma rede PON, a potência disponível para a ONU/ONT depende de vários elementos do enlace, como:

  • potência transmitida;
  • comprimento da fibra;
  • conectores;
  • emendas;
  • splitters;
  • classe óptica;
  • outros componentes passivos.

Por isso, não é correto definir uma única faixa de potência como adequada para todas as ONUs.

A leitura deve ser comparada com as especificações do equipamento e da classe óptica utilizada no projeto.

Em caso de potência muito baixa, o técnico pode investigar:

  • conectores;
  • emendas;
  • splitter;
  • curvaturas;
  • fibra;
  • componentes passivos;
  • distância;
  • orçamento óptico.

Para entender melhor as tecnologias utilizadas em redes PON, veja também o artigo sobre GPON, EPON e XGS-PON.

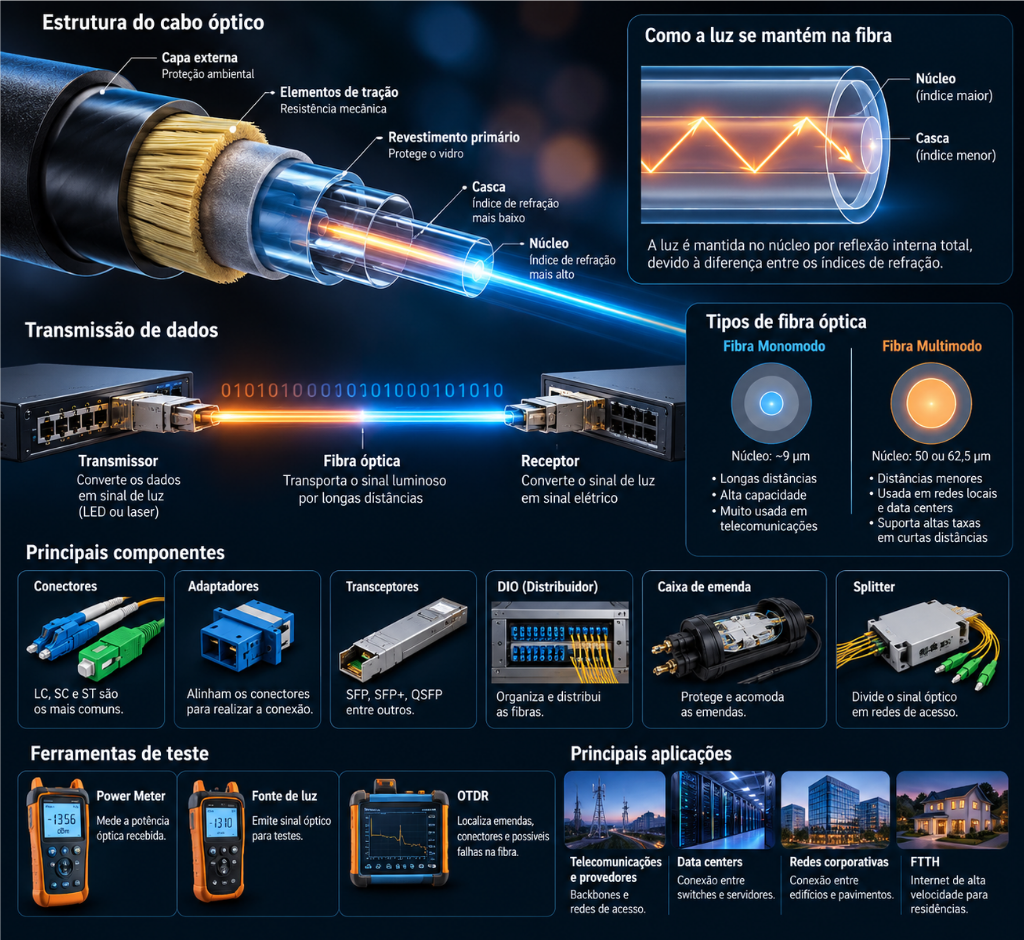

Power Meter, OTDR e OLTS: qual a diferença?

Esses equipamentos podem aparecer no mesmo processo de teste, mas possuem funções diferentes.

EquipamentoPrincipal função
Power MeterMede a potência óptica no ponto de teste
Fonte de luzGera um sinal óptico conhecido para testes
OLTSRealiza testes de perda de inserção utilizando fonte e medidor
OTDRAnalisa o enlace ao longo da distância e identifica eventos

Power Meter

Responde principalmente:

“Quanta potência óptica está chegando aqui?”

OLTS

Ajuda a responder:

“Qual é a perda do enlace entre estes pontos?”

OTDR

Ajuda a responder:

“Onde estão os eventos e perdas ao longo do enlace?”

Por isso, o Power Meter e o OTDR não são equipamentos concorrentes.

Eles possuem funções complementares.

Para entender melhor o funcionamento do OTDR, veja também o guia sobre OTDR.

Power Meter não substitui o OTDR

É importante deixar essa diferença clara.

Se o Power Meter indicar uma potência menor que a esperada, ele pode confirmar que existe um problema de potência, mas não informa sozinho onde está localizada a perda.

O OTDR pode ajudar a localizar eventos ao longo da fibra, como:

  • conectores;
  • emendas;
  • terminações;
  • reflexões;
  • rupturas;
  • outros eventos detectáveis pelo instrumento.

O VFL, por sua vez, pode auxiliar na localização visual de determinadas falhas, como rompimentos ou curvaturas que provoquem vazamento de luz.

Veja também o artigo sobre VFL na fibra óptica.

Comprimento de onda: por que ele importa?

A potência óptica depende do comprimento de onda utilizado.

Por isso, uma medição em 1310 nm não deve ser tratada simplesmente como equivalente a uma medição em 1550 nm.

Em uma medição profissional, o Power Meter deve estar configurado para o comprimento de onda correspondente ao sinal que está sendo analisado.

Algumas aplicações comuns utilizam:

  • 850 nm em determinados sistemas multimodo;
  • 1310 nm em diversos enlaces monomodo;
  • 1490 nm em determinados sistemas PON;
  • 1550 nm em diversas aplicações de transmissão;
  • 1625 nm em aplicações específicas de teste e manutenção.

A utilização exata depende do sistema, dos equipamentos e do procedimento de teste.

Para entender melhor as diferenças entre os tipos de fibra, consulte também fibra monomodo e multimodo.

Erros que podem alterar a medição

Alguns problemas podem fazer o resultado parecer pior do que realmente é.

Conector sujo

É uma das causas mais simples e comuns de problemas em testes ópticos.

Patch cord inadequado

Um patch cord danificado ou incompatível pode introduzir perdas adicionais.

Comprimento de onda incorreto

O equipamento precisa estar configurado de acordo com o sinal que está sendo medido.

Adaptador inadequado

Adaptadores e interfaces incompatíveis podem alterar a medição.

Referência incorreta

Em medições de perda, uma referência mal estabelecida pode comprometer o resultado.

Atenuadores ou componentes adicionais

Componentes inseridos no caminho óptico precisam ser considerados durante a interpretação.

Boas práticas para uma medição confiável

Antes de registrar o resultado, faça um pequeno checklist:

  • Conferir o Power Meter;
  • Conferir o comprimento de onda;
  • Inspecionar os conectores;
  • Limpar as interfaces ópticas;
  • Verificar os adaptadores;
  • Conferir os patch cords;
  • Confirmar o método de teste;
  • Estabelecer corretamente a referência quando necessário;
  • Registrar a potência medida;
  • Comparar o resultado com as especificações do sistema.

A documentação das medições também é importante em instalações profissionais. Para isso, vale consultar o conteúdo sobre documentação física e etiquetagem de infraestrutura.

Power Meter em manutenção de redes ópticas

Durante uma manutenção, o equipamento pode ser utilizado para comparar a condição atual do enlace com valores conhecidos ou esperados.

Por exemplo:

Situação inicial: −12 dBm
Após manutenção: −9 dBm

Nesse caso, houve uma melhora de aproximadamente 3 dB na potência medida, considerando o mesmo ponto, comprimento de onda e condições de teste.

Esse tipo de comparação pode ajudar a verificar se uma intervenção resolveu ou reduziu uma perda.

Entretanto, para localizar exatamente qual componente provocou a alteração, pode ser necessário utilizar outros métodos de teste.

Como escolher um Power Meter?

Ao escolher um equipamento, observe principalmente:

Faixa de medição

O instrumento precisa suportar os níveis de potência esperados na aplicação.

Comprimentos de onda

Verifique se o equipamento suporta os comprimentos de onda necessários para suas redes.

Tipo de conector

Confira a compatibilidade com os conectores e adaptadores utilizados no trabalho.

Resolução e precisão

Quanto mais crítica for a medição, mais importante é avaliar as especificações de precisão e resolução.

Calibração

Para medições profissionais, é importante observar os requisitos de calibração e rastreabilidade definidos para o equipamento e para o processo de teste.

Recursos adicionais

Alguns equipamentos oferecem funções adicionais, armazenamento de resultados, conexão com computador ou integração com outros instrumentos.

Power Meter e certificação de enlaces ópticos

O Power Meter pode fazer parte de processos de teste de enlaces ópticos, mas uma simples leitura de potência não equivale automaticamente à certificação completa de um enlace.

A certificação depende do método de teste, dos equipamentos utilizados, dos parâmetros avaliados e dos requisitos do projeto ou padrão aplicável.

Em instalações profissionais, é importante seguir o procedimento definido para o tipo de enlace.

Se o objetivo for certificar cabeamento, também é importante diferenciar teste, verificação, qualificação e certificação.

Veja o conteúdo sobre certificadores de rede Fluke DSX.

Power Meter: perguntas frequentes

Power Meter mede distância?

Não. O Power Meter mede potência óptica. Para analisar eventos ao longo da distância, normalmente utiliza-se um OTDR.

Power Meter mede perda?

Pode ser utilizado para medir perda, principalmente em conjunto com uma fonte de luz e um procedimento de referência adequado.

Power Meter mede potência em dBm?

Sim. Essa é uma das principais formas de apresentação da potência óptica no equipamento.

Quanto menor o valor em dBm, melhor?

Não necessariamente. O resultado precisa ser comparado com as especificações do sistema e do receptor.

Power Meter substitui OTDR?

Não. Os instrumentos possuem funções diferentes.

Posso usar qualquer Power Meter em qualquer fibra?

Não necessariamente. É preciso verificar a compatibilidade de comprimento de onda, faixa de potência, conectores, tipo de fibra e demais especificações.

Power Meter identifica onde está a perda?

Não sozinho. Ele mede a potência no ponto de teste. Para localizar eventos ao longo da fibra, o OTDR é mais apropriado.

Considerações

O Power Meter é uma das principais ferramentas para medir potência óptica em redes de fibra. Seu funcionamento é relativamente simples: o equipamento recebe o sinal óptico através da fibra e apresenta a potência medida, normalmente em dBm.

Seu uso, entretanto, exige atenção a detalhes como comprimento de onda, limpeza dos conectores, referência de medição, patch cords, adaptadores e especificações do enlace.

Também é fundamental entender a diferença entre medir potência, medir perda e localizar uma falha. O Power Meter pode indicar que existe uma condição anormal, enquanto ferramentas como OLTS, OTDR e VFL possuem funções complementares para diferentes etapas do diagnóstico.

Quando utilizado corretamente, o Power Meter permite transformar uma suspeita de problema em uma medição objetiva, tornando a instalação, manutenção e análise de enlaces ópticos muito mais confiáveis.

Deixe um comentário

O seu endereço de e-mail não será publicado. Campos obrigatórios são marcados com *

Rolar para cima
