Fibra SM e MM: Diferenças entre Monomodo e Multímodo

A fibra óptica é uma das principais tecnologias utilizadas para transmissão de dados em redes de comunicação. Entre os diferentes tipos disponíveis, dois termos aparecem constantemente em projetos e instalações: SM (Single Mode) e MM (Multi Mode).

Mas qual é a diferença entre fibra monomodo e multímodo? Qual delas alcança maiores distâncias? Qual oferece melhor desempenho? E como saber qual tipo utilizar em uma instalação?

A resposta depende de vários fatores, como o tipo de fibra, o equipamento óptico utilizado, a velocidade da transmissão, o comprimento do enlace e a aplicação da rede.

Neste artigo, você vai entender as principais diferenças entre fibra SM e MM, conhecer os padrões OM1, OM2, OM3, OM4 e OM5 e descobrir quando cada tipo costuma ser utilizado.

O que significa SM e MM na fibra óptica?

As siglas SM e MM são utilizadas para diferenciar os dois principais tipos de fibra óptica utilizados em redes de comunicação.

SM significa Single Mode, ou monomodo.

MM significa Multi Mode, ou multímodo.

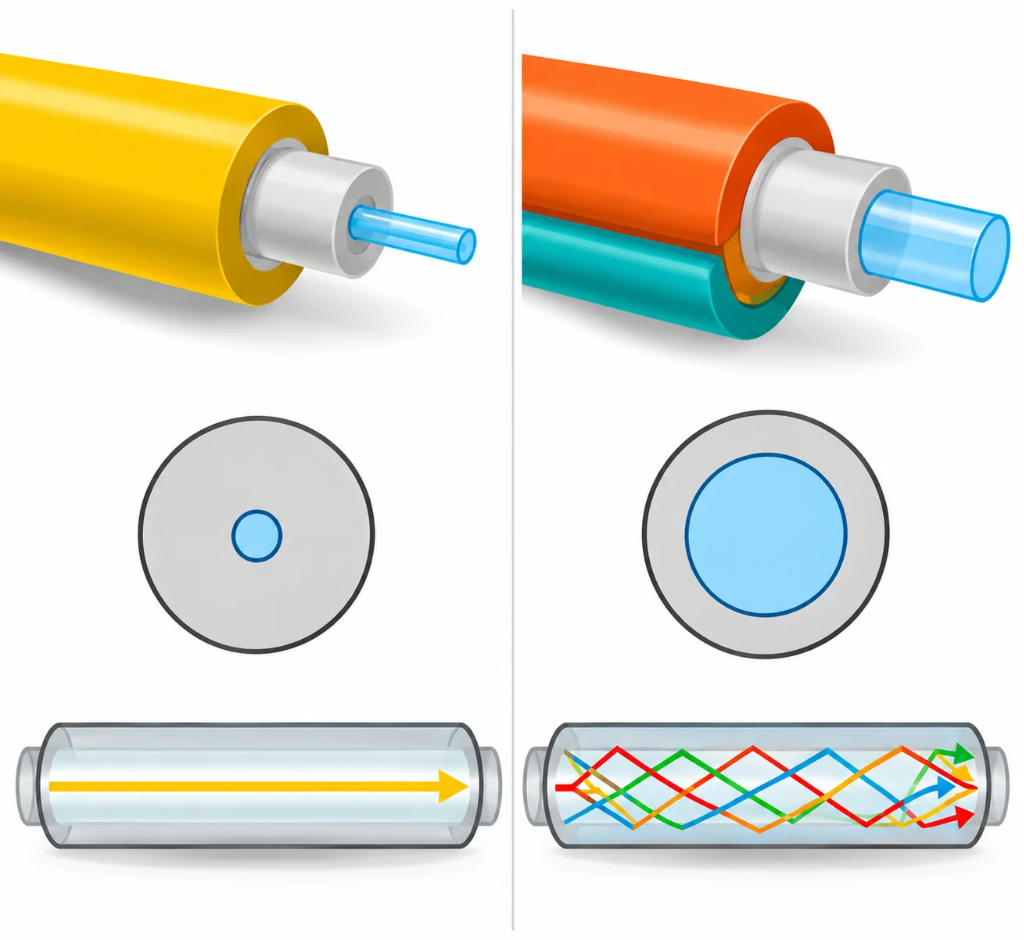

A principal diferença está relacionada ao diâmetro do núcleo da fibra e à maneira como a luz se propaga por esse núcleo.

Na fibra monomodo, o núcleo é muito menor e permite a propagação de um único modo de luz. Já na fibra multímodo, o núcleo é maior e permite a propagação de vários modos de luz simultaneamente.

Essa diferença influencia características como distância de transmissão, aplicação, escolha dos transceptores ópticos e projeto do enlace.

1. O que é fibra monomodo (SM)?

A fibra monomodo, também chamada de Single Mode Fiber (SMF), possui um núcleo muito pequeno, normalmente em torno de 9 µm, com revestimento de aproximadamente 125 µm.

Por possuir um núcleo reduzido, a luz se propaga de maneira mais concentrada, permitindo que o sinal percorra distâncias maiores com menor dispersão modal.

Por isso, a fibra monomodo é muito utilizada em:

• Redes de telecomunicações;
• Backbones;
• Redes de longa distância;
• Redes de provedores de Internet;
• Interligações entre prédios;
• Redes metropolitanas;
• Enlaces que exigem maior alcance;
• Sistemas de comunicação de alta capacidade.

Um ponto importante é que não existe uma distância única a partir da qual a fibra monomodo passa a ser obrigatória.

É comum encontrar a regra simplificada de que “acima de 600 metros deve-se utilizar monomodo”, mas essa afirmação não deve ser tratada como uma regra universal.

O alcance de um enlace depende também de fatores como:

• Tipo de fibra;
• Padrão Ethernet utilizado;
• Velocidade de transmissão;
• Comprimento de onda;
• Transceptor óptico;
• Potência óptica;
• Sensibilidade do receptor;
• Perdas existentes no enlace;
• Projeto e orçamento óptico.

Portanto, a escolha da fibra deve ser feita considerando o conjunto completo do enlace.

2. O que é fibra multímodo (MM)?

A fibra multímodo, ou Multi Mode Fiber (MMF), possui um núcleo maior que o da fibra monomodo.

Os principais tamanhos encontrados são 50 µm e 62,5 µm, normalmente associados a fibras com revestimento de 125 µm.

O núcleo maior permite que diferentes modos de luz se propaguem simultaneamente pela fibra.

A fibra multímodo é muito utilizada em aplicações como:

• Redes locais;
• Cabeamento de prédios;
• Data centers;
• Salas técnicas;
• Interligações de equipamentos;
• Redes corporativas;
• Enlaces de curta e média distância.

Em comparação com a fibra monomodo, a multímodo geralmente é associada a enlaces de menor alcance. Entretanto, o alcance real também depende do padrão de transmissão, do tipo de fibra e dos equipamentos utilizados.

Por isso, não é correto determinar a distância máxima apenas olhando se a fibra é “multímodo”.

3. Qual é a diferença entre fibra SM e MM?

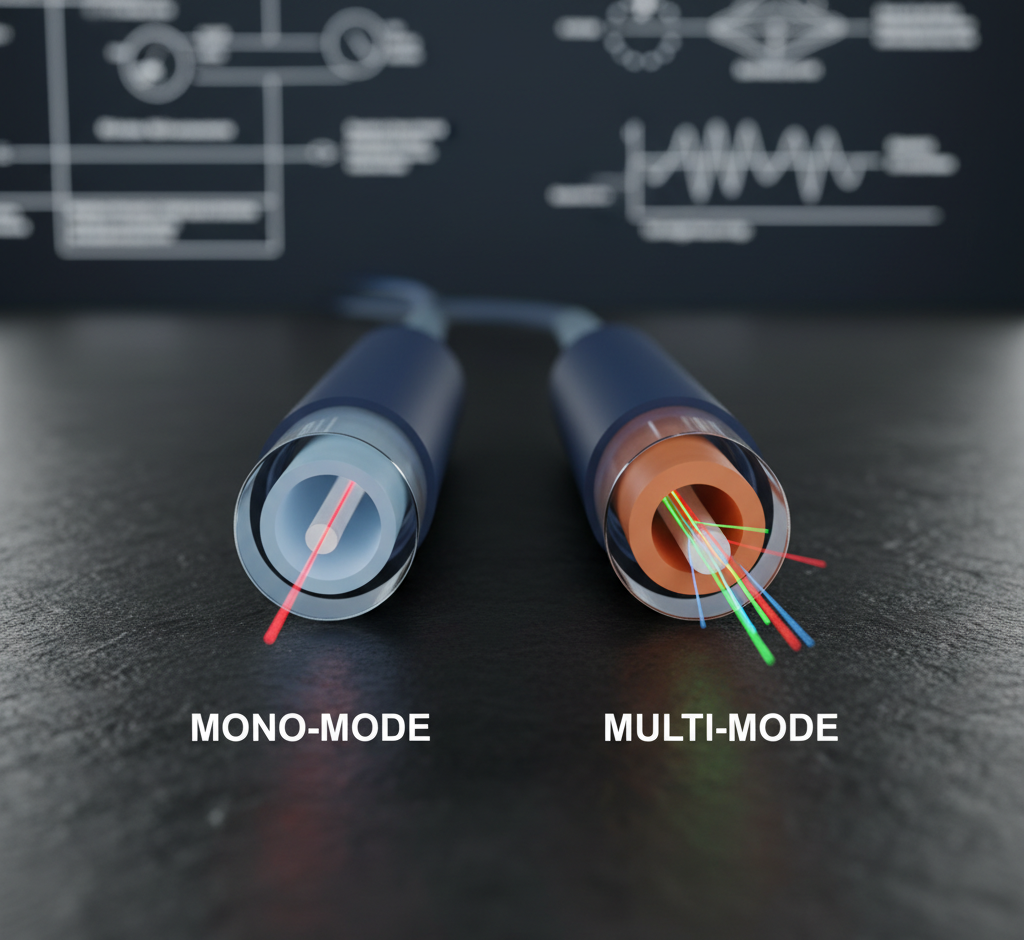

A diferença mais importante entre SM e MM está no núcleo da fibra e na forma como a luz se propaga.

Na fibra SM, o núcleo é menor e a transmissão ocorre predominantemente por um único modo.

Na fibra MM, o núcleo é maior e vários modos de luz podem se propagar simultaneamente.

Essa característica faz com que cada tecnologia tenha aplicações diferentes.

De maneira geral:

Fibra monomodo (SM):

• Núcleo de aproximadamente 9 µm;
• Maior capacidade para enlaces de longa distância;
• Muito utilizada em telecomunicações e backbones;
• Utiliza transceptores específicos para fibra monomodo;
• É adequada para diversos enlaces de alta capacidade.

Fibra multímodo (MM):

• Núcleo de 50 µm ou 62,5 µm;
• Muito utilizada em redes locais e data centers;
• Indicada principalmente para enlaces de menor alcance;
• Possui diferentes categorias, como OM1, OM2, OM3, OM4 e OM5;
• Utiliza transceptores compatíveis com a fibra e o padrão utilizado.

4. Fibra monomodo é melhor que multímodo?

Não é correto afirmar simplesmente que uma é “melhor” que a outra.

A escolha depende da aplicação.

A fibra monomodo possui características que favorecem enlaces de maior distância e grande capacidade, enquanto a multímodo pode ser uma solução adequada para determinadas redes locais e ambientes como data centers.

Por exemplo, utilizar fibra monomodo em uma instalação pequena pode não ser a escolha mais adequada se os equipamentos disponíveis foram projetados para multímodo.

Da mesma forma, escolher multímodo para um enlace que exige uma distância muito maior pode limitar o projeto.

Portanto, a pergunta mais adequada não é:

“Qual fibra é melhor?”

Mas sim:

“Qual fibra é mais adequada para este enlace?”

5. O que são OM1, OM2, OM3, OM4 e OM5?

Dentro da categoria de fibras multímodo existem diferentes classificações.

Essas classificações são identificadas pelas siglas OM, que significa Optical Multimode.

As principais categorias encontradas são:

• OM1;
• OM2;
• OM3;
• OM4;
• OM5.

Embora todas sejam fibras multímodo, elas possuem características diferentes e não devem ser tratadas como se fossem exatamente iguais.

OM1

A OM1 utiliza normalmente um núcleo de 62,5/125 µm.

É uma tecnologia mais antiga e pode ser encontrada principalmente em instalações legadas.

Em novos projetos, outras categorias de fibra multímodo podem ser mais apropriadas dependendo dos requisitos da rede.

OM2

A OM2 normalmente utiliza núcleo de 50/125 µm.

Ela apresenta características superiores às fibras multímodo mais antigas e foi utilizada em diversas aplicações de redes locais.

OM3

A OM3 também possui núcleo de 50/125 µm e foi desenvolvida para atender aplicações de maior desempenho.

É bastante encontrada em ambientes de redes de alta velocidade e data centers.

OM4

A OM4 também utiliza núcleo de 50/125 µm.

Em comparação com categorias multímodo anteriores, ela oferece características que permitem maiores alcances em determinadas aplicações de alta velocidade.

É bastante utilizada em data centers e redes que necessitam de maior capacidade de transmissão.

OM5

A OM5 também possui núcleo de 50/125 µm.

Seu desenvolvimento está relacionado principalmente ao uso de múltiplos comprimentos de onda em aplicações multímodo, especialmente em determinadas arquiteturas de data centers.

Ela não deve ser interpretada simplesmente como uma “OM4 mais rápida”. Sua utilização depende da aplicação e da compatibilidade dos equipamentos envolvidos.

6. Comparação entre SM e MM

Para visualizar melhor as diferenças:

Importante: a distância máxima de transmissão não deve ser definida apenas pela tabela. É necessário verificar o padrão utilizado, o tipo de fibra, o transceptor, o comprimento de onda e as características do enlace.

7. Fibra monomodo ou multímodo: qual escolher?

A escolha deve começar pelas necessidades do projeto.

Quando utilizar fibra monomodo?

A fibra monomodo costuma ser uma escolha adequada quando o projeto envolve:

• Grandes distâncias;
• Backbones;
• Redes de provedores;
• Telecomunicações;
• Interligações entre locais distantes;
• Redes metropolitanas;
• Enlaces que necessitam de grande alcance;
• Projetos que utilizam equipamentos ópticos compatíveis com SM.

Por exemplo, uma conexão entre dois pontos separados por uma distância significativa pode favorecer a utilização de fibra monomodo.

Quando utilizar fibra multímodo?

A fibra multímodo costuma ser utilizada em:

• Redes corporativas;
• Data centers;
• Cabeamento de prédios;
• Salas técnicas;
• Redes locais;
• Interligações de equipamentos em distâncias menores.

Em determinados ambientes, a multímodo pode oferecer uma solução adequada quando o alcance necessário está dentro das especificações da fibra e dos equipamentos escolhidos.

8. A cor do cabo identifica se a fibra é monomodo ou multímodo?

A cor da capa externa pode ajudar na identificação, mas não deve ser utilizada como único critério.

É comum encontrar fibras monomodo com capa amarela e fibras multímodo em cores como laranja ou aqua, dependendo do tipo de fibra e da aplicação.

Porém, a identificação correta deve considerar também:

• Marcação impressa no cabo;
• Especificação do fabricante;
• Categoria da fibra;
• Documentação do projeto;
• Tipo de transceptor;
• Identificação dos componentes.

Por exemplo, uma fibra multímodo pode ser identificada pela categoria OM1, OM2, OM3, OM4 ou OM5.

Por isso, antes de instalar ou conectar uma fibra, o ideal é verificar a identificação presente no próprio cabo e a documentação do enlace.

9. A velocidade da rede define se devo usar SM ou MM?

Não necessariamente.

A velocidade é um dos fatores que devem ser considerados, mas não é o único.

Uma rede de 1 Gb/s, por exemplo, pode utilizar diferentes soluções ópticas dependendo do padrão Ethernet, do transceptor e do tipo de fibra.

Da mesma maneira, aplicações de 10, 40 ou 100 Gb/s podem utilizar diferentes combinações de fibra e equipamentos.

Por isso, não é correto dizer simplesmente:

“Para determinada velocidade, sempre use monomodo.”

ou:

“Para determinada velocidade, sempre use multímodo.”

O correto é verificar o padrão de transmissão e a especificação do equipamento óptico, além do tipo e da distância do enlace.

10. O que é mais importante na escolha da fibra?

Antes de escolher entre SM e MM, alguns pontos devem ser analisados.

1. Distância do enlace

Determine a distância entre os equipamentos que serão conectados.

Quanto maior o enlace, maior a importância de analisar cuidadosamente o tipo de fibra e os equipamentos ópticos.

2. Velocidade de transmissão

Verifique qual velocidade será utilizada atualmente e se existe previsão de atualização futura da rede.

3. Tipo de transceptor

O módulo óptico precisa ser compatível com o tipo de fibra utilizado.

Não adianta escolher a fibra corretamente e utilizar um transceptor incompatível.

4. Padrão de transmissão

Verifique o padrão Ethernet ou protocolo utilizado.

A distância suportada pode variar conforme o padrão, o tipo de fibra e o transceptor.

5. Orçamento óptico

Em projetos maiores, também é necessário considerar as perdas provocadas por:

• Comprimento da fibra;
• Conectores;
• Emendas;
• Adaptadores;
• Atenuação;
• Outros componentes passivos.

O conjunto dessas perdas precisa estar dentro do orçamento óptico suportado pelos equipamentos.

6. Expansão futura

Também é importante pensar nas futuras necessidades da rede.

Uma infraestrutura instalada hoje pode permanecer em operação durante muitos anos. Por isso, a escolha da fibra deve considerar não apenas a necessidade atual, mas também possíveis atualizações.

11. SM ou MM: exemplo prático

Imagine que uma empresa precisa interligar dois equipamentos dentro do mesmo prédio.

A distância entre eles é relativamente pequena e os equipamentos disponíveis possuem interfaces ópticas compatíveis com fibra multímodo.

Nesse cenário, uma solução multímodo pode ser adequada.

Agora imagine uma empresa que precisa estabelecer um enlace entre dois locais separados por uma distância muito maior.

Nesse caso, a fibra monomodo pode ser uma opção mais apropriada, desde que os equipamentos ópticos utilizados sejam compatíveis e o projeto do enlace atenda às especificações necessárias.

Isso mostra por que não devemos escolher a fibra somente olhando para uma distância fixa.

12. Fibra SM e MM podem ser conectadas diretamente?

Não se deve simplesmente conectar uma fibra monomodo a um equipamento ou transceptor destinado a multímodo esperando que o enlace funcione corretamente.

Os componentes ópticos precisam ser compatíveis entre si.

Além do tipo de fibra, devem ser considerados fatores como:

• Transceptor;
• Comprimento de onda;
• Potência óptica;
• Sensibilidade do receptor;
• Tipo de conector;
• Padrão de transmissão;
• Distância do enlace.

Em projetos reais, a compatibilidade deve ser verificada nas especificações dos equipamentos utilizados.

13. Resumo: SM x MM

De forma simples:

SM (Single Mode) possui um núcleo menor, normalmente em torno de 9 µm, e é muito utilizada em enlaces de maior distância e aplicações de telecomunicações e backbone.

MM (Multi Mode) possui um núcleo maior, normalmente de 50 ou 62,5 µm, e é bastante utilizada em redes locais, data centers e outros enlaces de menor alcance.

Dentro das fibras multímodo existem diferentes categorias, como OM1, OM2, OM3, OM4 e OM5, cada uma com características próprias.

A escolha correta não deve considerar somente a distância ou a velocidade. É necessário analisar o conjunto formado por fibra, padrão de transmissão, transceptor, comprimento de onda, perdas e orçamento óptico.

Consideraç

A principal diferença entre fibra monomodo (SM) e fibra multímodo (MM) está no tamanho do núcleo e na maneira como a luz se propaga pela fibra.

A monomodo possui um núcleo menor e é amplamente utilizada em enlaces de maior distância, telecomunicações e backbones. Já a multímodo possui um núcleo maior e é muito comum em redes locais, data centers e outras aplicações de menor alcance.

Além disso, existem diferentes categorias de fibra multímodo, como OM1, OM2, OM3, OM4 e OM5, que apresentam características diferentes e devem ser escolhidas de acordo com a aplicação.

Por isso, não existe uma resposta única para a pergunta “qual é melhor: monomodo ou multímodo?”. A escolha correta depende das características do projeto e dos equipamentos que serão utilizados.

Antes de instalar uma fibra óptica, sempre verifique a especificação do cabo, o padrão de transmissão, o transceptor e as características do enlace.

Perguntas frequentes

Qual é a diferença entre fibra SM e MM?

SM significa Single Mode (monomodo) e MM significa Multi Mode (multímodo). A principal diferença está no tamanho do núcleo e na forma como a luz se propaga pela fibra.

Qual fibra alcança maior distância: SM ou MM?

De forma geral, a fibra monomodo é utilizada para alcançar distâncias maiores. Porém, a distância suportada depende também do padrão de transmissão, do transceptor, do comprimento de onda e das características do enlace.

Fibra monomodo é mais rápida que multímodo?

Não é correto comparar apenas pela velocidade da fibra. A velocidade depende principalmente do padrão de transmissão e dos equipamentos utilizados. Tanto soluções monomodo quanto multímodo podem atender aplicações de alta velocidade.

O que significa OM1, OM2, OM3 e OM4?

São diferentes categorias de fibra óptica multímodo. Elas possuem características diferentes e são utilizadas em diferentes aplicações e padrões de transmissão.

Qual é o tamanho do núcleo da fibra monomodo?

A fibra monomodo utilizada em redes de comunicação possui normalmente um núcleo de aproximadamente 9 µm.

Qual é o tamanho do núcleo da fibra multímodo?

As fibras multímodo mais comuns possuem núcleo de 50 µm ou 62,5 µm, dependendo da categoria da fibra.

Posso escolher a fibra apenas pela distância?

Não. A distância é um dos fatores importantes, mas também devem ser considerados o tipo de fibra, padrão de transmissão, velocidade, transceptor, comprimento de onda e orçamento óptico.

Fibra amarela é sempre monomodo?

Não necessariamente. A cor da capa pode ajudar na identificação, mas não deve ser considerada o único critério. É importante verificar a identificação impressa no cabo e as especificações do fabricante.
