VFL na Fibra Óptica: o que é, como funciona e como usar

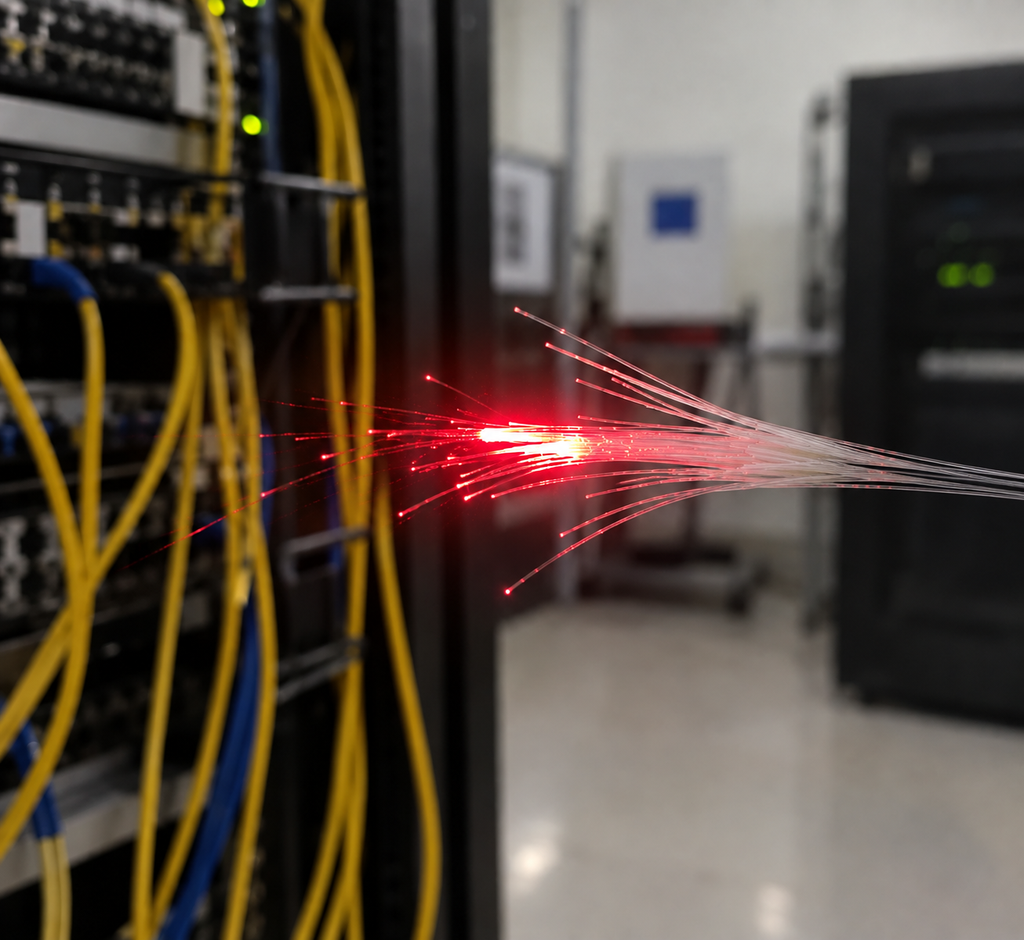

O VFL (Visual Fault Locator), ou Identificador Visual de Falhas, é uma ferramenta utilizada para localizar problemas em fibras ópticas de maneira rápida e visual.

O equipamento injeta uma luz vermelha visível na fibra e permite identificar situações como rompimentos, curvaturas acentuadas, problemas em conectores e algumas falhas em emendas. Também pode ser usado para verificar a continuidade e ajudar na identificação de fibras em instalações com vários cabos.

Por ser pequeno, portátil e simples de utilizar, o VFL é bastante útil durante instalações, manutenção e diagnóstico de redes ópticas.

Neste artigo, você vai entender o que é VFL, como ele funciona, para que serve, como usar e quais são suas limitações.

O que é um Identificador Visual de Falhas (VFL)?

O VFL é um equipamento portátil que utiliza um laser de luz vermelha para verificar visualmente o caminho de uma fibra óptica.

Ao conectar o VFL a uma extremidade da fibra, a luz percorre o núcleo. Quando existe uma região danificada, uma curvatura muito acentuada ou uma ruptura, parte da luz pode escapar pela região afetada, tornando o problema visualmente perceptível.

Além de localizar falhas, o VFL pode auxiliar na:

• verificação de continuidade;
• identificação de fibras;
• localização de rompimentos;
• identificação de curvaturas acentuadas;
• localização de problemas em conectores;
• identificação de algumas falhas em emendas.

Como o VFL funciona?

O funcionamento do VFL é relativamente simples.

O equipamento possui uma fonte de laser que emite luz vermelha visível, normalmente próxima de 650 nm. Essa luz é acoplada à fibra óptica por meio de um conector compatível.

Quando a fibra está em condições normais, a luz permanece predominantemente confinada dentro do núcleo.

Quando existe uma região danificada, uma curvatura excessiva ou uma ruptura, parte da luz pode ser espalhada para fora da fibra. É essa luz que permite ao técnico visualizar a região problemática.

Um ponto importante é que nem toda perda óptica será necessariamente visível com um VFL. O equipamento é destinado principalmente à localização visual e à verificação simples, e não à caracterização completa do enlace.

A potência de saída também varia conforme o modelo do equipamento. Por isso, é importante consultar as especificações do fabricante antes de utilizar um VFL.

Para que serve o VFL?

O VFL é principalmente uma ferramenta de verificação e localização de falhas.

Localizar fibra rompida

Quando a fibra está rompida, a luz vermelha pode escapar pela região da ruptura, permitindo localizar aproximadamente o ponto do problema.

Identificar curvaturas acentuadas

Uma curvatura muito fechada pode provocar perda óptica. Se a luz vermelha puder ser observada na região da curva, isso pode indicar que o raio de curvatura está inadequado.

Verificar continuidade

O VFL também pode ser utilizado para verificar se a luz consegue percorrer a fibra de uma extremidade à outra.

Identificar fibras

Em instalações com muitas fibras, o VFL pode ajudar o técnico a identificar qual fibra corresponde à extremidade que está sendo testada.

Verificar problemas em conectores

Um conector danificado pode apresentar vazamento de luz na região afetada. Isso pode ajudar a localizar o problema durante o diagnóstico.

Auxiliar na verificação de emendas

Alguns problemas em emendas podem provocar dispersão da luz vermelha e ajudar o técnico a encontrar a região que precisa ser investigada.

Qual é o comprimento de onda do VFL?

A maioria dos VFLs utiliza luz vermelha em torno de 650 nm, porque esse comprimento de onda é visível ao olho humano.

Isso facilita a localização visual da fibra e de determinados pontos onde a luz está escapando.

Entretanto, o comprimento de onda e a potência podem variar de acordo com o equipamento. Por isso, as especificações do fabricante devem ser consultadas antes de utilizar um VFL.

Qual é o alcance de um VFL?

Não existe um alcance universal para todos os VFLs.

A distância que pode ser visualizada depende de fatores como:

• potência do equipamento;
• tipo de fibra;
• qualidade da instalação;
• conectores e emendas;
• perdas acumuladas;
• condições do ambiente;
• modelo utilizado.

Por isso, o alcance informado pelo fabricante deve ser utilizado como referência para cada modelo.

Para enlaces muito longos ou para determinar com precisão a posição de um evento, ferramentas como OTDR são mais adequadas.

O VFL funciona em fibra monomodo e multimodo?

Sim. Existem VFLs compatíveis tanto com fibra monomodo (SM) quanto com fibra multimodo (MM).

A compatibilidade deve ser conferida nas especificações do equipamento.

O fato de o VFL funcionar em ambos os tipos não significa que o alcance será igual. A distância de visualização depende do equipamento e das características do enlace.

Como usar um VFL?

O procedimento pode variar de acordo com o fabricante, mas o uso básico segue uma sequência simples.

1. Inspecione a conexão

Antes de conectar o equipamento, verifique o conector e a extremidade da fibra.

2. Limpe os conectores

A sujeira pode provocar perdas e problemas de conexão. Sempre siga o procedimento adequado de inspeção e limpeza utilizado na instalação.

3. Conecte a fibra ao VFL

Conecte a fibra diretamente ao equipamento ou utilize um adaptador ou cordão compatível com o conector utilizado.

4. Ligue o VFL

Ative o equipamento e selecione o modo disponível.

Alguns modelos possuem:

• modo contínuo;
• modo pulsado ou piscante.

O modo piscante pode facilitar a identificação da fibra em instalações com muitos cabos.

5. Observe o caminho da fibra

Procure pela luz vermelha ao longo do trajeto.

Uma região que apresenta vazamento visível de luz pode indicar uma possível falha ou curvatura excessiva.

6. Verifique a outra extremidade

Quando o objetivo é verificar continuidade, observe se a luz chega à extremidade oposta da fibra.

7. Desligue o equipamento

Após terminar o teste, desligue o VFL e proteja o conector com a tampa apropriada.

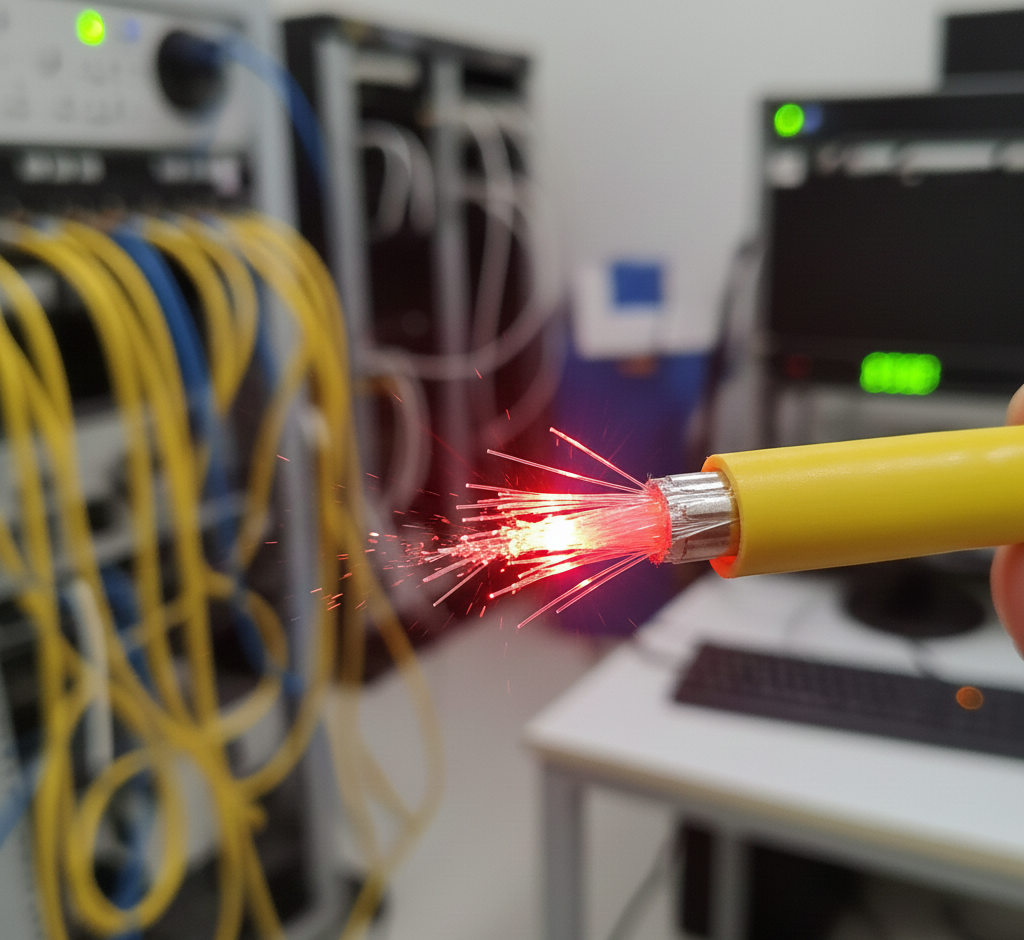

VFL detecta fibra rompida?

Sim, pode ajudar a localizar uma ruptura.

Quando o laser encontra uma interrupção na fibra, a luz pode escapar pela região danificada e produzir um brilho vermelho perceptível.

Porém, o VFL não deve ser interpretado como uma ferramenta capaz de localizar qualquer defeito existente na fibra.

Uma perda elevada pode ter diversas causas que não necessariamente produzirão um ponto visível com o VFL.

Por isso, quando é necessário investigar o enlace de maneira mais completa, outros instrumentos devem ser utilizados.

VFL mede a perda óptica?

Não.

O VFL não substitui um medidor de potência óptica (Power Meter) ou um OLTS para medir a perda de um enlace.

Também não substitui um OTDR quando é necessário localizar eventos e analisar o comportamento da fibra ao longo da distância.

O VFL é principalmente uma ferramenta de localização visual e verificação simples.

Em resumo:

VFL x OTDR: qual a diferença?

Apesar de ambos poderem auxiliar na identificação de problemas em fibras ópticas, eles possuem funções diferentes.

O VFL é excelente para uma primeira verificação rápida, enquanto o OTDR é indicado quando é necessário entender o que está acontecendo ao longo do enlace.

VFL x Power Meter

O Power Meter possui uma finalidade diferente.

Enquanto o VFL permite observar visualmente a propagação de uma luz vermelha e identificar determinados problemas, o Power Meter mede a potência óptica recebida, normalmente em dBm.

Com uma fonte óptica adequada e um procedimento de referência, é possível utilizar o conjunto para avaliar a perda do enlace.

Portanto:

VFL → “Existe um problema visualmente identificável aqui?”

Power Meter → “Qual potência óptica estou recebendo?”

OTDR → “Onde estão os eventos e como o enlace se comporta ao longo da distância?”

O VFL pode ser usado em fibra ativa?

É preciso ter cuidado.

Não se deve assumir que uma fibra está segura para conexão simplesmente porque não há luz vermelha visível.

Uma fibra pode transportar sinais ópticos em comprimentos de onda que não são visíveis ao olho humano.

Por isso, antes de conectar equipamentos de teste, deve-se seguir o procedimento de segurança e verificar se a fibra está ativa quando aplicável.

Existem inclusive equipamentos específicos para detecção de fibra ativa, que possuem função diferente do VFL.

VFL pode ser usado com splitter óptico?

O uso de VFL em redes PON com splitters exige cuidado.

Um splitter divide a potência óptica entre várias saídas. Como consequência, a luz do VFL pode ficar muito mais fraca depois de passar pelo splitter, especialmente em relações de divisão elevadas.

Por isso, o VFL não deve ser considerado uma ferramenta universal para localizar qualquer falha depois de um splitter.

Em redes PON, quando é necessário diagnosticar a infraestrutura com maior precisão, o procedimento e o equipamento devem ser escolhidos de acordo com a arquitetura da rede.

Cuidados ao utilizar um VFL

O VFL utiliza uma fonte de laser e deve ser tratado como equipamento óptico, não como uma simples lanterna.

Nunca olhe diretamente para a saída do laser

Não olhe diretamente para a porta óptica do VFL nem para a extremidade de uma fibra conectada ao equipamento.

Também não utilize instrumentos ópticos para observar diretamente a saída do laser.

Mantenha a tampa de proteção

Quando o equipamento não estiver sendo utilizado, mantenha a saída protegida.

Não force os conectores

Utilize o adaptador correto para o tipo de conector.

Limpe as conexões

Conectores contaminados podem comprometer o teste e até danificar superfícies ópticas.

Não confie apenas no VFL

Se o problema exigir medição de potência, perda, distância ou localização precisa de eventos, utilize o equipamento apropriado.

Vantagens do VFL

O VFL possui algumas características que fazem dele uma ferramenta muito útil para técnicos de fibra óptica:

• baixo custo em comparação com equipamentos de certificação;
• tamanho compacto;
• fácil transporte;
• operação simples;
• diagnóstico rápido;
• permite verificar continuidade;
• ajuda a localizar rompimentos;
• ajuda a identificar curvaturas acentuadas;
• pode auxiliar na identificação de fibras.

É justamente essa simplicidade que torna o VFL interessante para trabalhos de instalação e manutenção em campo.

Limitações do VFL

Apesar de ser útil, o VFL possui limitações importantes.

Ele não substitui:

• OTDR;
• Power Meter;
• OLTS;
• equipamento de inspeção de conectores;
• instrumentos de certificação de fibra.

Além disso, a luz vermelha pode não ser facilmente visível em determinadas situações, como dentro de alguns cabos ou através de revestimentos e estruturas que dificultam a visualização.

Por isso, o VFL deve ser considerado uma ferramenta de diagnóstico rápido, e não um equipamento completo de certificação.

Quando usar o VFL?

O VFL é especialmente útil em situações como:

Durante a instalação

Para verificar rapidamente se uma fibra está chegando ao ponto esperado.

Durante manutenção

Para procurar uma possível ruptura ou curvatura excessiva.

Em racks e DIOs

Para identificar fibras e verificar conexões.

Depois de uma fusão

Para realizar uma verificação inicial antes de utilizar instrumentos de medição mais completos.

Em troubleshooting

Quando existe suspeita de rompimento, dano ou problema em uma conexão.

VFL: qual é a melhor situação para usar?

Uma forma simples de entender é:

Se você precisa descobrir rapidamente se existe uma ruptura, curvatura acentuada ou problema visual na fibra, comece pelo VFL.

Se você precisa saber quanto o enlace perdeu, utilize um Power Meter ou OLTS.

Se precisa saber onde está o evento e qual a distância até ele, utilize um OTDR.

Essa combinação evita tentar resolver todos os problemas utilizando apenas uma ferramenta.

Perguntas frequentes sobre VFL

O que significa VFL?

VFL significa Visual Fault Locator, em português Identificador Visual de Falhas ou Localizador Visual de Falhas.

Qual luz o VFL utiliza?

Normalmente utiliza luz vermelha próxima de 650 nm. O comprimento de onda e a potência dependem do modelo.

VFL funciona em fibra monomodo?

Sim. Existem modelos compatíveis com fibra monomodo.

VFL funciona em fibra multimodo?

Sim. Existem modelos compatíveis com fibra multimodo.

O VFL detecta fibra rompida?

Sim. Uma ruptura pode provocar o vazamento da luz vermelha na região danificada.

O VFL mede potência óptica?

Não. Para medir potência óptica é necessário utilizar um Power Meter.

O VFL substitui um OTDR?

Não. O OTDR possui recursos de análise muito mais completos.

O VFL consegue localizar qualquer perda na fibra?

Não. Algumas perdas podem não produzir um ponto visualmente identificável com o VFL.

O VFL pode ser usado em redes PON?

Pode auxiliar em determinadas verificações, mas splitters podem reduzir significativamente a potência do sinal visual. Para diagnósticos mais completos em PON, outras ferramentas e procedimentos podem ser necessários.

É seguro olhar diretamente para a luz do VFL?

Não. Nunca olhe diretamente para a saída do laser ou para a extremidade da fibra quando o VFL estiver ativo.

Considerações

O VFL é uma das ferramentas mais simples e úteis para diagnóstico de fibras ópticas. Ele utiliza uma luz vermelha visível para ajudar o técnico a verificar continuidade, identificar fibras e localizar problemas como rompimentos, curvaturas acentuadas e determinadas falhas em conectores e emendas.

Seu principal benefício está na rapidez: em muitos casos, é possível encontrar visualmente um problema antes de recorrer a equipamentos de análise mais avançados.

Por outro lado, o VFL possui limitações. Ele não substitui um Power Meter, OLTS ou OTDR e não deve ser utilizado como ferramenta única para certificar ou caracterizar um enlace óptico.

Na prática, o VFL funciona melhor como uma primeira ferramenta de diagnóstico, permitindo identificar rapidamente onde vale a pena investigar antes de partir para medições mais detalhadas.
