Como Funciona o Backbone em Aeroportos: Infraestrutura, Redundância e Segurança

Os aeroportos dependem de uma infraestrutura de rede capaz de conectar sistemas operacionais, equipamentos de segurança, serviços aos passageiros e plataformas administrativas. Por trás dessa comunicação está o backbone de rede, responsável por transportar grandes volumes de dados entre diferentes setores e pontos da infraestrutura aeroportuária.

Essa estrutura precisa oferecer capacidade, disponibilidade, segurança e possibilidade de expansão. Uma falha de conectividade pode afetar serviços como os painéis de informações de voos, o processamento de bagagens, o acesso aos sistemas das companhias aéreas e outras operações que dependem da comunicação entre equipamentos.

Neste artigo, você vai entender como funciona o backbone em aeroportos, quais tecnologias podem ser utilizadas, como a redundância ajuda a reduzir interrupções e quais cuidados são necessários no planejamento e na manutenção dessa infraestrutura.

1. O que é o backbone de rede em um aeroporto?

O backbone é a parte central de uma infraestrutura de rede. Ele interliga os principais equipamentos de comunicação e transporta dados entre diferentes redes, edifícios, salas técnicas, centros de processamento e áreas operacionais.

Em um aeroporto, essa estrutura pode conectar:

• Sistemas de informação de voos: painéis que apresentam horários, portões de embarque, chegadas e partidas.
• Sistemas de processamento de passageiros: equipamentos e aplicações utilizados em check-in, embarque e outras etapas do atendimento.
• Sistemas de bagagens: soluções de rastreamento, identificação e reconciliação de bagagens.
• Videomonitoramento: câmeras e plataformas de gerenciamento de vídeo, com acesso controlado.
• Infraestrutura predial: sistemas de automação, climatização, controle de energia e monitoramento de instalações.
• Redes corporativas: sistemas administrativos, aplicações internas e serviços utilizados pelas equipes do aeroporto.
• Conectividade das companhias aéreas e prestadores de serviço: redes específicas que precisam de comunicação controlada com determinados sistemas.

Entre as siglas encontradas nesse contexto está FIDS (Flight Information Display System), referente aos sistemas de exibição de informações de voos. BRS (Baggage Reconciliation System) é utilizado para identificar e reconciliar informações de bagagens, conforme a solução adotada pelo operador.

AODB (Airport Operational Database) é uma base de dados operacional aeroportuária que pode reunir informações relevantes para diferentes sistemas do aeroporto.

A presença e a arquitetura desses sistemas variam de acordo com o porte do aeroporto, o operador e os requisitos de cada serviço. Além disso, nem todos os sistemas devem compartilhar livremente a mesma rede. A comunicação entre ambientes precisa ser planejada conforme a criticidade, as permissões e os requisitos de segurança.

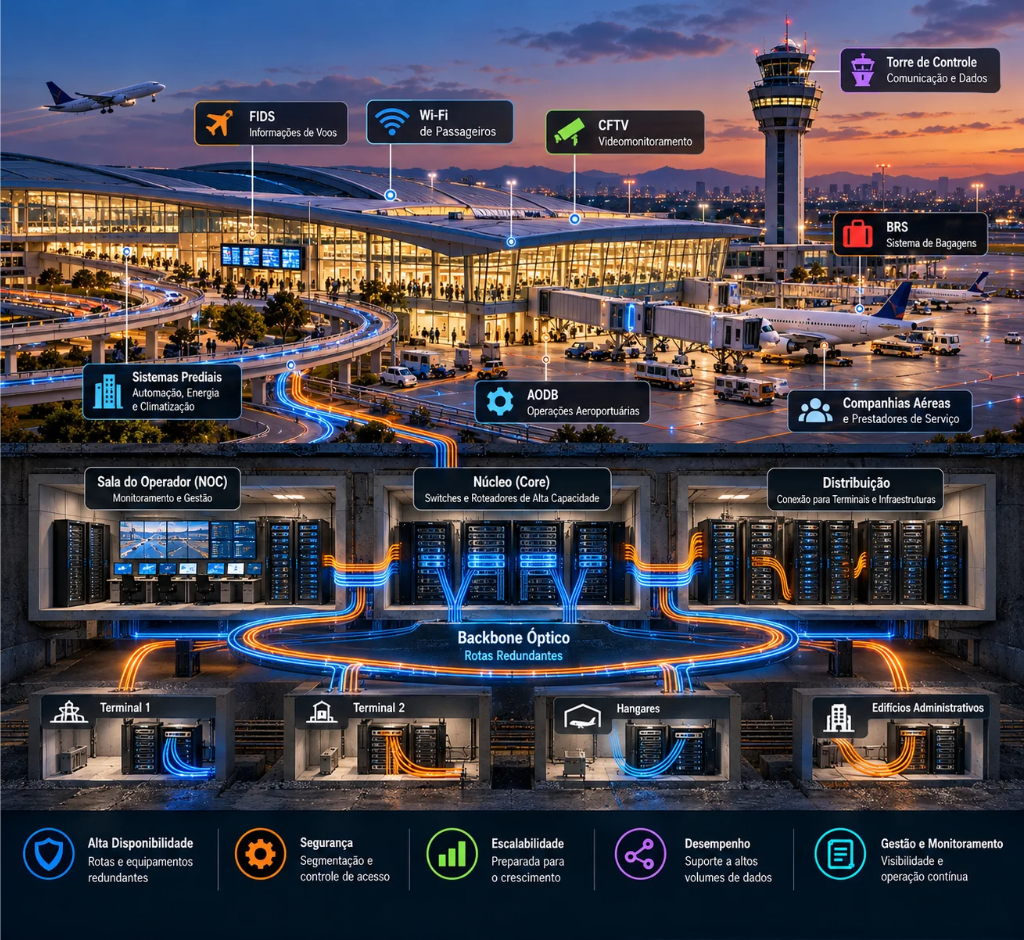

2. Como funciona a arquitetura de rede aeroportuária?

Uma arquitetura comum para redes corporativas de grande porte é organizada em camadas. Essa divisão facilita a expansão, a administração e o isolamento de falhas.

O modelo pode incluir três níveis principais: núcleo (core), distribuição e acesso. Em projetos aeroportuários, a arquitetura real pode variar e incluir redes especializadas, equipamentos redundantes e caminhos físicos independentes.

Núcleo da rede (Core)

O núcleo concentra o encaminhamento de tráfego entre as principais partes da infraestrutura. É nele que podem estar os switches de alto desempenho, os roteadores e os enlaces que interligam edifícios, salas técnicas e centros de processamento.

Dependendo do projeto, o núcleo pode utilizar fibra óptica monomodo e interfaces de alta capacidade, como 40 Gb/s, 100 Gb/s ou 400 Gb/s. Esses valores são exemplos de tecnologias disponíveis, não velocidades obrigatórias para todos os aeroportos.

O dimensionamento deve considerar o volume de tráfego, a quantidade de equipamentos, o crescimento previsto, a latência aceitável e o impacto de uma eventual falha.

Camada de distribuição

A distribuição agrega redes de diferentes setores e aplica políticas de comunicação, roteamento e segmentação, conforme o desenho da infraestrutura.

Ela pode interligar áreas como terminais, edifícios administrativos, centros de manutenção e salas de equipamentos. A capacidade dos enlaces depende da quantidade de dispositivos atendidos e da demanda de cada local.

Camada de acesso

A camada de acesso conecta os equipamentos finais à infraestrutura, como computadores, telefones IP, pontos de acesso Wi-Fi, câmeras e dispositivos de automação.

As conexões podem utilizar cabeamento de cobre ou fibra óptica, de acordo com a distância, a aplicação e as condições do ambiente. Interfaces de 1 Gb/s e 10 Gb/s são exemplos de capacidades possíveis, mas a escolha depende dos requisitos do projeto.

Para entender melhor a organização física dessa infraestrutura, consulte o guia de cabeamento estruturado.

Topologias e caminhos redundantes

Não existe uma única topologia obrigatória para todos os aeroportos. A infraestrutura pode utilizar anéis, malhas, conexões hierárquicas ou combinações desses modelos.

O objetivo é garantir que uma falha em um enlace ou equipamento não interrompa desnecessariamente toda a comunicação. Para isso, o projeto pode prever rotas alternativas e equipamentos duplicados.

É importante diferenciar redundância lógica de redundância física. Dois enlaces configurados como alternativas não oferecem a mesma proteção se ambos passam pelo mesmo duto, pela mesma sala ou por um trecho sujeito ao mesmo risco.

Por isso, quando a disponibilidade exige, os caminhos devem ser planejados para reduzir pontos de falha compartilhados.

3. Quais tecnologias são utilizadas no backbone de aeroportos?

A escolha das tecnologias depende das distâncias, da capacidade necessária, dos equipamentos existentes e dos requisitos operacionais.

Fibra óptica monomodo

A fibra monomodo é frequentemente considerada para enlaces de backbone que exigem grandes distâncias e alta capacidade. Ela permite transportar dados entre edifícios e instalações com baixa atenuação, desde que o enlace seja corretamente dimensionado e instalado.

Em redes aeroportuárias, a escolha da fibra deve considerar o tipo de cabo, as condições de instalação, os conectores, as emendas e os requisitos de proteção mecânica.

A fibra multimodo também pode ser adequada para determinadas conexões de menor alcance, especialmente dentro de instalações, conforme a distância e os transceptores utilizados.

Veja as diferenças no artigo sobre fibra óptica monomodo e multimodo.

DWDM e CWDM

DWDM (Dense Wavelength Division Multiplexing) e CWDM (Coarse Wavelength Division Multiplexing) são tecnologias que permitem transmitir múltiplos canais ópticos em diferentes comprimentos de onda sobre uma mesma fibra.

Elas podem ampliar a capacidade de uma infraestrutura óptica existente sem exigir uma fibra exclusiva para cada canal. Entretanto, a viabilidade depende do orçamento óptico, dos equipamentos, das distâncias, da quantidade de canais e dos requisitos de operação e manutenção.

Essas tecnologias não são necessárias em todos os projetos. Sua utilização deve ser justificada pela demanda de capacidade e pela estratégia de expansão da rede.

VLANs e segmentação de tráfego

As VLANs permitem separar logicamente diferentes grupos de dispositivos dentro de uma infraestrutura Ethernet. Um projeto pode utilizá-las para organizar redes de videomonitoramento, sistemas administrativos, automação predial e outros ambientes.

Entretanto, a criação de VLANs, isoladamente, não garante segurança completa. A comunicação entre segmentos deve ser controlada por mecanismos adequados, como listas de controle de acesso, firewalls, políticas de roteamento e sistemas de autenticação, conforme o risco de cada aplicação.

Redes de convidados e serviços públicos, por exemplo, devem ter separação e regras de acesso compatíveis com os sistemas internos.

Protocolos de redundância e roteamento

Alguns protocolos e mecanismos que podem aparecer em projetos de rede incluem:

• ERPS: mecanismo de proteção para topologias em anel Ethernet, conforme a implementação utilizada.
• RSTP: protocolo que ajuda a evitar loops em redes Ethernet com caminhos redundantes.
• LACP: permite agregar vários enlaces físicos em um enlace lógico. Porém, não garante, por si só, caminhos fisicamente independentes.
• OSPF e BGP: protocolos de roteamento utilizados em diferentes cenários, conforme a arquitetura e a política de roteamento.
• MPLS e MPLS-TP: tecnologias que podem ser empregadas em determinadas redes de transporte, dependendo dos requisitos e do desenho da solução.
• QoS: mecanismos de qualidade de serviço que ajudam a priorizar determinados tipos de tráfego.

Esses mecanismos não são equivalentes e não devem ser escolhidos apenas por estarem disponíveis nos equipamentos. A solução depende da topologia, do tempo de recuperação esperado, da interoperabilidade e da complexidade operacional.

4. Segurança física e lógica da infraestrutura

Um backbone aeroportuário precisa de proteção tanto contra ameaças digitais quanto contra danos físicos. A perda de um cabo, o acesso não autorizado a um equipamento ou uma configuração incorreta podem comprometer serviços importantes.

Segurança física

As medidas podem incluir:

• Controle de acesso às salas técnicas e aos centros de processamento.
• Organização e identificação de cabos, fibras, bandejas e painéis.
• Proteção mecânica adequada aos trajetos dos cabos.
• Monitoramento de temperatura, umidade e outras condições ambientais.
• Alimentação elétrica protegida e, quando necessário, fontes redundantes.
• Documentação dos trajetos e dos pontos de distribuição.

A infraestrutura deve ser planejada conforme o ambiente de instalação. Trechos subterrâneos, áreas externas e passagens sujeitas a impactos ou interferências exigem soluções de proteção adequadas às condições locais.

Segurança lógica

Entre as medidas que podem ser adotadas estão:

• Firewalls e regras de filtragem de tráfego.
• Segmentação de redes por função e criticidade.
• Controle de acesso baseado em identidade e permissões.
• Monitoramento de eventos e registros de segurança.
• Detecção e prevenção de intrusões, quando aplicável.
• Gestão de atualizações, vulnerabilidades e configurações.
• Procedimentos de resposta a incidentes e recuperação.

O modelo Zero Trust, por exemplo, parte do princípio de que o acesso não deve ser considerado confiável apenas porque o dispositivo está conectado à rede interna. As permissões precisam ser verificadas de acordo com a identidade, o contexto e as políticas definidas.

A aplicação dessas medidas deve considerar as particularidades dos sistemas operacionais aeroportuários, principalmente quando existem ambientes de tecnologia operacional que não podem ser atualizados ou interrompidos sem planejamento.

5. Redundância e alta disponibilidade: como reduzir interrupções?

Em um aeroporto, a indisponibilidade de determinados serviços pode gerar atrasos operacionais, dificuldades de atendimento e impactos na segurança. Por isso, os projetos precisam estabelecer metas de disponibilidade compatíveis com a criticidade de cada sistema.

A redundância ajuda a reduzir o risco de interrupção, mas não significa que a rede estará disponível em 100% do tempo. Falhas simultâneas, erros de configuração, problemas de energia e eventos que afetem caminhos compartilhados ainda podem provocar indisponibilidade.

Entre as estratégias utilizadas estão:

Redundância de enlaces: permite que o tráfego utilize caminhos alternativos quando um enlace falha, desde que os mecanismos de proteção e convergência estejam corretamente configurados.

Equipamentos duplicados: switches, roteadores, fontes de alimentação ou outros componentes podem ser instalados em configurações redundantes, conforme a criticidade do serviço.

Rotas físicas independentes: quando necessário, cabos e enlaces podem seguir trajetos distintos para reduzir o risco de uma única ocorrência afetar todas as conexões.

Energia protegida: nobreaks (UPS), circuitos independentes e geradores podem ajudar a manter os equipamentos funcionando durante determinadas falhas no fornecimento elétrico.

Monitoramento contínuo: sistemas de monitoramento permitem acompanhar o estado dos enlaces, os níveis de utilização, a temperatura, os erros de interface e outros indicadores relevantes.

Testes de contingência: procedimentos controlados ajudam a verificar se os caminhos alternativos funcionam e se os serviços conseguem se recuperar dentro do tempo esperado.

A redundância deve ser testada e documentada. Uma conexão alternativa que nunca foi validada pode não funcionar como esperado justamente no momento em que for necessária.

6. Principais desafios da infraestrutura de rede em aeroportos

A implantação e a manutenção de um backbone aeroportuário apresentam desafios que vão além da escolha de switches e cabos.

Grandes distâncias e diversidade de ambientes

Um aeroporto pode possuir terminais, hangares, áreas administrativas, estacionamentos e outras instalações separadas por distâncias consideráveis.

O projeto precisa avaliar o meio de transmissão, a perda óptica, as condições ambientais, os pontos de passagem e a possibilidade de criar rotas alternativas.

A proteção dos cabos deve ser definida conforme o trajeto. Cabos armados, dutos e outras soluções de proteção podem ser utilizados conforme as condições de instalação e os requisitos aplicáveis.

OPGW (Optical Ground Wire) é uma solução específica que integra fibras ópticas a um cabo para linhas aéreas de transmissão de energia elétrica. Portanto, não deve ser tratado como sinônimo de cabo óptico armado comum ou como solução universal para áreas externas de aeroportos.

Grande volume de dados

Videomonitoramento, Wi-Fi, sistemas operacionais e aplicações administrativas podem gerar demandas simultâneas de tráfego.

O dimensionamento deve considerar os horários de pico, o crescimento previsto, a utilização de enlaces, os requisitos de latência e o impacto de uma eventual falha que concentre o tráfego em caminhos alternativos.

Interferências e condições ambientais

Temperatura, umidade, poeira, vibração e condições inadequadas de instalação podem afetar equipamentos e componentes físicos.

A seleção dos materiais, o acondicionamento dos cabos e a climatização das salas técnicas precisam ser compatíveis com o ambiente.

Manutenção sem interromper operações

A manutenção de uma rede crítica exige planejamento. Atividades como substituição de equipamentos, mudanças de configuração e intervenção em fibras devem considerar as dependências entre sistemas e os procedimentos de contingência.

Sempre que possível, as intervenções devem ser realizadas em janelas aprovadas, com plano de retorno, comunicação entre as equipes e testes após a conclusão.

Conformidade e documentação

Os requisitos aplicáveis variam conforme o país, o operador, o tipo de instalação e o sistema conectado. O projeto deve identificar as normas técnicas, exigências regulatórias e políticas de segurança pertinentes, sem presumir que uma única norma cubra toda a infraestrutura.

A documentação é fundamental para identificar enlaces, localizar pontos de falha, realizar alterações com segurança e planejar futuras expansões.

7. Como realizar a manutenção e os testes do backbone óptico?

Uma infraestrutura confiável depende de instalação correta, documentação e verificações periódicas. Os procedimentos devem ser definidos de acordo com a criticidade do enlace e as recomendações dos fabricantes.

Entre as atividades possíveis estão:

1. Inspecionar conectores e adaptadores: verificar limpeza, integridade e condições de conexão, utilizando procedimentos adequados para componentes ópticos.
2. Verificar a identificação das fibras: conferir etiquetas, painéis, caixas de emenda e documentação para reduzir o risco de intervenções no enlace errado.
3. Medir a potência óptica: utilizar um medidor de potência óptica e, quando aplicável, uma fonte de luz para avaliar os níveis recebidos e a perda do enlace.
4. Executar testes com OTDR quando necessário: o reflectômetro óptico no domínio do tempo pode ajudar a localizar eventos, emendas, conectores e possíveis falhas ao longo da fibra.
5. Avaliar os indicadores dos equipamentos: acompanhar erros, perda de pacotes, utilização dos enlaces, alarmes e outros parâmetros de desempenho.
6. Validar a redundância: testar, de forma controlada e autorizada, a recuperação do tráfego após uma falha simulada.
7. Atualizar a documentação: registrar medições, alterações, resultados de testes e intervenções realizadas.

O OTDR e o medidor de potência óptica possuem funções diferentes e complementares. A escolha do teste depende do problema investigado e dos critérios de aceitação do enlace.

Para aprofundar o assunto, consulte os guias do medidor de potência óptica (Power Meter) e do OTDR e seu funcionamento.

8. Checklist de planejamento de um backbone aeroportuário

Antes de implantar ou ampliar a infraestrutura, a equipe responsável pode utilizar um checklist como ponto de partida.

• Mapear os edifícios, as salas técnicas e os sistemas que precisam de conectividade.
• Identificar os serviços críticos e estabelecer metas de disponibilidade.
• Calcular a capacidade necessária e prever o crescimento do tráfego.
• Escolher o meio de transmissão conforme a distância, a aplicação e o ambiente.
• Planejar rotas alternativas e avaliar pontos de falha compartilhados.
• Definir a segmentação de redes e as regras de comunicação entre sistemas.
• Dimensionar a alimentação elétrica e as necessidades de climatização.
• Estabelecer controles de acesso físico e lógico.
• Documentar enlaces, fibras, portas, equipamentos e trajetos.
• Definir os testes de aceitação e os critérios para aprovar a instalação.
• Criar procedimentos de manutenção, contingência e recuperação.
• Validar a redundância antes de considerar a solução operacional.

O checklist deve ser adaptado ao projeto. Sistemas com requisitos especiais de segurança ou disponibilidade podem exigir análises e procedimentos adicionais.

9. O futuro do backbone em aeroportos

O crescimento do volume de dados, a ampliação da conectividade e a digitalização das operações aumentam a importância de redes bem dimensionadas e administráveis.

Algumas tendências que podem influenciar os projetos são:

Links de maior capacidade: interfaces de 100 Gb/s e 400 Gb/s podem ser consideradas em núcleos que demandem maior largura de banda, desde que sejam justificadas pelo dimensionamento.

Automação de rede: ferramentas de gerenciamento e tecnologias de redes definidas por software (SDN) podem facilitar a aplicação de políticas e a administração de infraestruturas complexas.

Monitoramento inteligente: análise automatizada de eventos e indicadores pode ajudar a identificar anomalias e antecipar determinados problemas, embora os resultados dependam da qualidade dos dados e das ferramentas utilizadas.

Expansão de Wi-Fi e conectividade: novas gerações de redes sem fio podem ampliar a demanda sobre a infraestrutura cabeada, exigindo atenção à capacidade dos enlaces e à segmentação.

Maior controle de identidade e acesso: políticas baseadas em identidade, contexto e privilégio mínimo podem contribuir para limitar o acesso aos recursos críticos.

Essas tecnologias não são requisitos universais. A adoção deve considerar a necessidade real, a compatibilidade com os sistemas existentes, o custo de operação e a capacidade das equipes de manter a solução.

Considerações

O backbone em aeroportos é uma parte essencial da infraestrutura digital que interliga sistemas, equipamentos e serviços distribuídos por diferentes áreas. Seu projeto precisa equilibrar capacidade, segurança, disponibilidade, facilidade de manutenção e possibilidade de expansão.

A fibra óptica, os equipamentos de comutação e roteamento, a segmentação do tráfego e os mecanismos de redundância podem compor essa estrutura. No entanto, a confiabilidade não depende apenas da tecnologia escolhida: também exige planejamento físico, configuração correta, testes, documentação e procedimentos de contingência.

Para profissionais de redes e infraestrutura, compreender esses fundamentos ajuda a interpretar projetos, identificar pontos de falha e contribuir para instalações mais organizadas, seguras e preparadas para o crescimento.

Perguntas frequentes sobre backbone em aeroportos

O que é backbone em um aeroporto?

É a infraestrutura central de comunicação que interliga redes, edifícios, salas técnicas e sistemas utilizados nas operações aeroportuárias.

Por que a fibra óptica é utilizada no backbone?

Porque pode atender a enlaces de alta capacidade e longas distâncias, com baixa atenuação. A escolha do tipo de fibra e dos equipamentos depende dos requisitos do projeto.

Todo backbone aeroportuário utiliza topologia em anel?

Não. A topologia depende da arquitetura, das distâncias, da disponibilidade exigida e dos equipamentos utilizados. Projetos podem combinar anéis, malhas, conexões hierárquicas e caminhos independentes.

Como a redundância melhora a disponibilidade?

Ela oferece caminhos ou componentes alternativos para determinadas falhas. Entretanto, sua eficácia depende da independência física dos recursos, da configuração, dos testes e dos procedimentos de recuperação.

Qual é a diferença entre um Power Meter e um OTDR?

O Power Meter mede a potência óptica recebida e pode ser utilizado, em conjunto com uma fonte adequada, para avaliar a perda do enlace. O OTDR analisa eventos ao longo da fibra e ajuda a localizar emendas, conectores e possíveis falhas.

Quais profissionais trabalham nessa infraestrutura?

Equipes de redes, telecomunicações, infraestrutura, fibra óptica, segurança da informação e tecnologia operacional podem participar do planejamento, da implantação, do monitoramento e da manutenção, conforme a organização do aeroporto e as responsabilidades de cada equipe.
