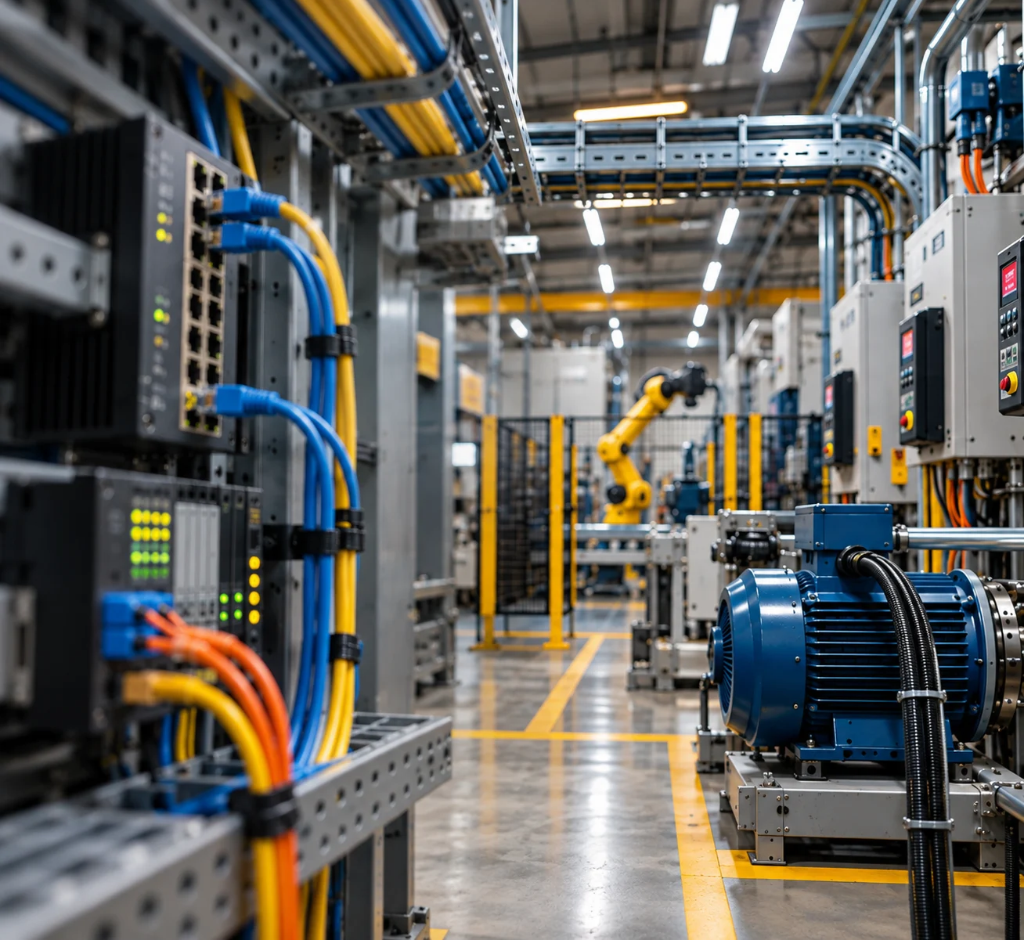

Redes Industriais: Guia Completo para Instalação e Cabeamento

As redes industriais são responsáveis por conectar máquinas, sistemas de automação, sensores, controladores e equipamentos de supervisão dentro de ambientes como fábricas, centros de produção e instalações automatizadas. Diferentemente de uma rede convencional de escritório, uma rede industrial precisa lidar com condições mais severas, como interferência eletromagnética, motores, inversores de frequência, vibração, temperatura e longas distâncias.

Por isso, a escolha dos cabos, da infraestrutura e dos equipamentos de rede precisa considerar o ambiente onde a instalação será realizada.

Neste guia, você vai entender como funcionam as redes industriais, quais tipos de cabos podem ser utilizados, como reduzir interferências, quando considerar fibra óptica e quais cuidados um técnico de redes deve ter durante a instalação.

O que são redes industriais?

Uma rede industrial é uma infraestrutura de comunicação utilizada para conectar equipamentos e sistemas envolvidos em processos industriais.

Em uma instalação desse tipo, a rede pode permitir a comunicação entre:

• CLPs (Controladores Lógicos Programáveis);
• sensores;
• atuadores;
• máquinas;
• sistemas de supervisão;
• IHMs;
• inversores de frequência;
• switches industriais;
• computadores industriais;
• sistemas de controle e monitoramento.

A comunicação permite que informações sejam transmitidas entre esses dispositivos, possibilitando monitoramento, controle e integração dos processos.

Em uma fábrica, por exemplo, um equipamento pode enviar informações para um CLP, enquanto o sistema de supervisão recebe esses dados através da infraestrutura de comunicação.

Por que uma rede industrial é diferente de uma rede comum?

Em um escritório, o cabeamento normalmente passa por ambientes relativamente controlados. Já em uma indústria, os cabos podem ficar próximos de motores, painéis elétricos, inversores de frequência e outros equipamentos capazes de gerar interferência eletromagnética.

Além disso, podem existir:

• temperaturas elevadas ou muito baixas;
• umidade;
• poeira;
• vibração;
• movimentação de máquinas;
• distâncias maiores;
• ambientes com grande quantidade de equipamentos elétricos.

Isso significa que não basta escolher um cabo apenas pela velocidade de transmissão.

É necessário analisar o ambiente, a distância, a infraestrutura disponível e o nível de interferência ao qual o cabeamento estará exposto.

Principais tecnologias utilizadas em redes industriais

Existem diversas tecnologias e protocolos utilizados em ambientes industriais. A escolha depende do equipamento, do sistema de automação e dos requisitos do projeto.

Entre os exemplos encontrados em aplicações industriais estão:

Ethernet Industrial

Utiliza a tecnologia Ethernet como base para comunicação entre equipamentos industriais.

Pode ser utilizada para conectar switches, controladores, sistemas de supervisão e outros dispositivos compatíveis.

PROFINET

É uma tecnologia de comunicação industrial baseada em Ethernet, bastante utilizada em sistemas de automação.

EtherNet/IP

Também utiliza Ethernet para comunicação industrial e pode ser encontrada em diferentes sistemas de automação.

Modbus

O Modbus é um protocolo bastante conhecido na automação industrial e pode aparecer em diferentes meios de comunicação, incluindo implementações sobre Ethernet.

PROFIBUS

É outra tecnologia tradicionalmente utilizada em automação industrial, especialmente em instalações que possuem equipamentos compatíveis com esse protocolo.

O cabeamento e a infraestrutura devem ser escolhidos de acordo com a tecnologia e com as especificações dos equipamentos utilizados no projeto.

Quais cabos podem ser utilizados em redes industriais?

A escolha do cabo depende principalmente do ambiente, da distância, da velocidade necessária e do nível de interferência.

Entre as possibilidades estão:

• cabos de cobre não blindados;
• cabos de cobre blindados;
• cabos específicos para aplicações industriais;
• fibra óptica.

Em ambientes com baixa interferência, um cabo de cobre adequado à aplicação pode ser suficiente. Já em locais com grande quantidade de equipamentos elétricos, pode ser necessário utilizar uma solução com maior proteção contra interferências.

É importante não escolher o cabo apenas pelo nome “industrial”. As características técnicas do cabo precisam ser compatíveis com o ambiente e com a aplicação.

Para entender melhor as diferentes categorias e tipos de cabos utilizados em redes, consulte também nosso guia sobre tipos de cabo de rede.

O que é interferência eletromagnética (EMI)?

A interferência eletromagnética, conhecida pela sigla EMI (Electromagnetic Interference), ocorre quando campos eletromagnéticos interferem no funcionamento de equipamentos ou na transmissão de sinais.

Em ambientes industriais, algumas fontes comuns de interferência podem incluir:

• motores elétricos;
• inversores de frequência;
• transformadores;
• contatores;
• painéis elétricos;
• cabos de alimentação;
• equipamentos de potência.

Dependendo da intensidade e das condições da instalação, a interferência pode contribuir para problemas de comunicação e instabilidade na rede.

Por isso, o planejamento da infraestrutura física é tão importante quanto a escolha dos equipamentos de rede.

Cabos blindados ajudam a reduzir interferências?

Sim, a blindagem pode ajudar a reduzir a influência de interferências eletromagnéticas sobre os sinais transmitidos pelo cabo.

Existem diferentes formas de construção e blindagem, e a escolha deve considerar o tipo de cabo e a aplicação.

Entre os exemplos encontrados no mercado estão:

• FTP;
• STP;
• S/FTP;
• outros cabos com diferentes configurações de blindagem.

Entretanto, utilizar um cabo blindado não resolve automaticamente todos os problemas de interferência.

A instalação precisa ser compatível com a solução escolhida. Conectores, terminações, equipamentos e práticas de instalação também precisam ser considerados.

Blindagem não substitui um bom projeto

Um erro comum é pensar que basta utilizar um cabo blindado para eliminar os problemas de EMI.

Na prática, a qualidade da instalação também importa.

É necessário analisar:

1. por onde o cabo será instalado;
2. sua proximidade com cabos de energia;
3. os equipamentos existentes no ambiente;
4. o tipo de infraestrutura utilizada;
5. a forma de conexão da blindagem;
6. as especificações do fabricante;
7. as condições do ambiente industrial.

Uma instalação mal planejada pode continuar apresentando problemas mesmo utilizando cabos de maior proteção.

Separação entre cabos de energia e dados

Um dos cuidados importantes durante a instalação é evitar trajetos inadequados entre cabos de comunicação e cabos de energia.

Em uma indústria, os cabos de alimentação podem transportar correntes e gerar campos eletromagnéticos que influenciam outros circuitos.

Por isso, o projeto deve considerar rotas adequadas para os diferentes tipos de cabos, levando em conta as características da instalação e as normas aplicáveis.

A infraestrutura pode utilizar elementos como:

• eletrocalhas;
• leitos;
• canaletas;
• eletrodutos;
• conduítes;
• bandejas.

A escolha depende do ambiente, do projeto e das condições de instalação.

Veja também nosso guia sobre eletrocalhas, leitos, canaletas e conduítes para entender as diferenças entre essas soluções.

Quando utilizar fibra óptica em redes industriais?

A fibra óptica pode ser uma excelente alternativa em ambientes onde a interferência eletromagnética é uma preocupação importante.

Como a transmissão ocorre por meio de luz, a fibra não sofre interferência eletromagnética da mesma maneira que um meio metálico.

Ela também pode ser interessante quando o projeto exige:

• distâncias maiores;
• conexão entre diferentes áreas da planta;
• backbone de comunicação;
• isolamento elétrico entre pontos;
• alta capacidade de transmissão;
• instalação próxima a equipamentos que geram muita interferência.

A escolha entre fibra monomodo e multimodo depende das características do projeto, distância e equipamentos utilizados.

Para entender essa diferença, veja também nosso conteúdo sobre fibra óptica monomodo e multimodo.

Redes industriais podem utilizar backbone óptico?

Sim. Em instalações maiores, uma estrutura de backbone pode conectar diferentes áreas da planta industrial.

Um exemplo simplificado seria:

Sala técnica → backbone óptico → switch industrial → equipamentos da área de produção

Nesse cenário, a fibra pode ser utilizada para interligar áreas distantes e reduzir problemas relacionados à interferência eletromagnética.

O planejamento do backbone deve considerar rota, quantidade de fibras, distância, orçamento óptico, infraestrutura física, terminações e testes.

Para aprofundar esse assunto, veja nosso guia sobre como montar uma infraestrutura de backbone óptico.

Switches industriais

Os switches são responsáveis por interligar os dispositivos da rede.

Em ambientes industriais, podem existir switches desenvolvidos especificamente para esse tipo de aplicação, considerando características diferentes das encontradas em equipamentos destinados exclusivamente a escritórios.

Dependendo do projeto, um switch industrial pode precisar suportar condições como:

• temperatura diferenciada;
• vibração;
• instalação em ambientes industriais;
• alimentação específica;
• montagem em trilho DIN ou painel;
• maior resistência física.

A escolha deve ser feita de acordo com as especificações do fabricante e as condições reais da instalação.

Como planejar uma rede industrial?

Antes de instalar os cabos, é importante conhecer o ambiente.

Um bom planejamento começa pelo levantamento das informações do projeto.

1. Identifique os equipamentos

Liste os dispositivos que participarão da comunicação:

• switches;
• CLPs;
• sensores;
• IHMs;
• servidores;
• computadores industriais;
• máquinas;
• sistemas de supervisão.

2. Identifique as distâncias

Determine aproximadamente a distância entre os pontos.

Isso ajuda a definir:

• tipo de cabo;
• quantidade de material;
• necessidade de fibra;
• posicionamento dos equipamentos.

3. Analise o ambiente

Verifique a presença de:

• motores;
• inversores;
• painéis elétricos;
• fontes de calor;
• áreas com vibração;
• umidade;
• poeira;
• possíveis fontes de interferência.

4. Planeje as rotas

Defina por onde os cabos passarão antes de iniciar a instalação.

Uma planta de rede pode ajudar bastante nesse processo, principalmente quando existe uma infraestrutura predial ou industrial mais complexa.

Veja também nosso guia para interpretar plantas de rede.

Organização dos cabos também importa

Uma rede industrial não deve ser avaliada apenas pela transmissão de dados.

A organização física facilita:

• manutenção;
• identificação;
• expansão;
• localização de falhas;
• substituição de componentes;
• documentação da infraestrutura.

Nos pontos de concentração, os cabos devem ser organizados de forma que seja possível identificar suas origens e destinos.

Essa preocupação também existe em redes convencionais. Nosso guia sobre como organizar cabos em racks apresenta boas práticas que podem ser adaptadas às necessidades de uma infraestrutura industrial.

Identificação e documentação

Uma rede industrial pode possuir dezenas ou até centenas de conexões. Sem identificação adequada, uma intervenção futura pode se tornar muito mais demorada.

Por isso, é importante documentar:

• origem do cabo;
• destino;
• identificação das portas;
• equipamentos conectados;
• tipo de cabo;
• rota;
• pontos de distribuição;
• alterações realizadas.

Sempre que possível, a documentação deve acompanhar as alterações feitas durante a execução.

Isso evita que a documentação fique diferente da infraestrutura que realmente existe no local.

Problemas comuns em redes industriais

Quando uma rede industrial apresenta instabilidade, o problema pode estar relacionado a diferentes partes da infraestrutura.

Algumas possibilidades são:

Interferência eletromagnética

Pode ocorrer quando o cabeamento está exposto a fontes de interferência ou quando o projeto não considera adequadamente o ambiente.

Cabo inadequado

Um cabo pode não ser apropriado para as condições ambientais ou para os requisitos da aplicação.

Conector ou terminação

Uma conexão mal executada pode causar perda de desempenho ou comunicação intermitente.

Rota inadequada

O cabo pode ter sido instalado próximo demais de fontes de interferência ou em uma infraestrutura inadequada.

Problemas no equipamento

Também é necessário verificar switches, portas, fontes de alimentação e os próprios dispositivos conectados.

Como diagnosticar problemas de comunicação?

O diagnóstico deve ser feito de forma organizada, evitando substituir componentes aleatoriamente.

Uma sequência possível é:

1. verificar se o equipamento está ligado;
2. verificar os indicadores de link;
3. conferir conectores e terminações;
4. verificar o cabo;
5. analisar a rota física;
6. verificar possíveis fontes de interferência;
7. testar a porta do switch;
8. verificar configurações da rede;
9. realizar testes específicos de acordo com o meio utilizado.

Em redes de cobre, um certificador pode ajudar a identificar problemas relacionados ao cabeamento.

O Fluke DSX, por exemplo, é uma ferramenta utilizada para certificação de cabeamento de rede.

Em redes ópticas, ferramentas como Power Meter, VFL e OTDR podem auxiliar na localização de problemas.

Boas práticas para instalação de redes industriais

Antes de considerar a instalação concluída, verifique:

• O ambiente foi analisado antes da instalação?
• As rotas dos cabos foram definidas?
• Os cabos são adequados à aplicação?
• As possíveis fontes de EMI foram identificadas?
• Os cabos de dados possuem uma rota adequada em relação à alimentação elétrica?
• A infraestrutura física é compatível com o ambiente?
• Os conectores foram instalados corretamente?
• Os cabos estão identificados?
• As portas dos switches estão documentadas?
• Os testes foram realizados?
• Os resultados dos testes foram registrados?
• A documentação representa a instalação final?

Essa última etapa é especialmente importante: uma rede bem instalada, mas mal documentada, pode se tornar difícil de manter no futuro.

Redes industriais: cobre ou fibra óptica?

Não existe uma resposta única para todos os projetos.

A decisão deve considerar distância, ambiente, equipamentos, orçamento, capacidade necessária e requisitos do projeto.

Qual é a importância do planejamento em uma rede industrial?

O planejamento evita que a instalação seja baseada apenas em improvisos.

Antes de lançar qualquer cabo, o técnico de redes deve entender:

equipamentos → distâncias → ambiente → rotas → infraestrutura → cabeamento → terminações → testes → documentação

Essa sequência ajuda a reduzir retrabalho e facilita a manutenção posterior.

O planejamento também deve considerar futuras expansões. Uma infraestrutura dimensionada apenas para a necessidade atual pode se tornar um problema quando novos equipamentos forem adicionados.

Perguntas frequentes sobre redes industriais

O que é uma rede industrial?

É uma infraestrutura de comunicação utilizada para conectar equipamentos e sistemas envolvidos em processos industriais, permitindo troca de dados, controle e monitoramento.

Qual cabo é melhor para uma rede industrial?

Não existe um único cabo melhor para todas as situações. A escolha depende do ambiente, distância, tecnologia utilizada, interferência e especificações dos equipamentos.

Cabo blindado elimina interferência?

Não necessariamente. A blindagem pode ajudar a reduzir a influência de interferências eletromagnéticas, mas o resultado também depende da instalação, dos componentes e das condições do projeto.

Fibra óptica é indicada para ambientes industriais?

Pode ser uma excelente opção, principalmente em locais com muita interferência eletromagnética, grandes distâncias ou necessidade de isolamento elétrico.

É possível utilizar cabo de rede comum em uma indústria?

Depende da aplicação e do ambiente. Um cabo adequado para escritório pode não possuir as características necessárias para determinadas condições industriais. É necessário analisar as especificações do cabo e do projeto.

Por que separar cabos de energia e comunicação?

A separação ajuda a reduzir a exposição dos cabos de comunicação a possíveis fontes de interferência e faz parte do planejamento adequado da infraestrutura.

Considerações

Uma rede industrial precisa ser planejada levando em consideração muito mais do que velocidade de transmissão.

Ambiente, interferência eletromagnética, escolha do cabo, infraestrutura, equipamentos, rotas, organização, testes e documentação fazem parte de uma instalação confiável.

Em ambientes com maior presença de motores, inversores e equipamentos elétricos, o cuidado com interferências se torna ainda mais importante. Dependendo da aplicação, cabos blindados ou fibra óptica podem ser alternativas adequadas.

Para o técnico de redes e o profissional de infraestrutura, entender essas diferenças permite tomar decisões melhores durante o planejamento, a instalação e o diagnóstico de problemas.

Uma rede industrial bem projetada não é apenas aquela que funciona no momento da instalação. É aquela que também pode ser mantida, expandida e diagnosticada com segurança ao longo do tempo.
