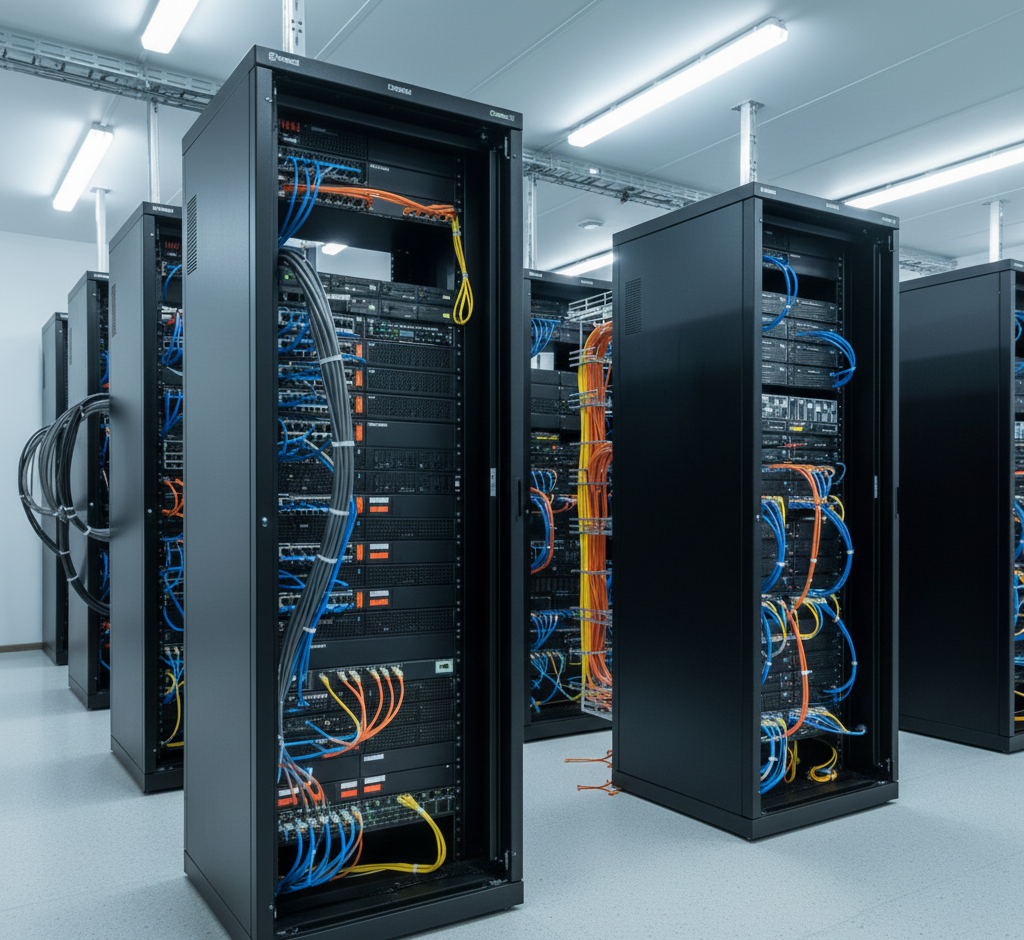

Sala Técnica de Redes: MDF, IDF, DIO e DG — Diferenças e Funções

Uma sala técnica de redes é o espaço destinado à concentração, organização, distribuição e manutenção da infraestrutura de telecomunicações e redes de uma edificação.

Dependendo do projeto, ela pode abrigar racks, patch panels, switches, distribuidores ópticos, DIOs, equipamentos de fibra óptica, sistemas de alimentação e outros componentes necessários para conectar diferentes áreas da instalação.

Entre as siglas mais encontradas nesse contexto estão MDF, IDF, DIO e DG. Embora estejam relacionadas à distribuição da infraestrutura, elas não representam exatamente a mesma coisa.

Neste guia, você vai entender a função de cada uma, como elas se relacionam e como organizar uma sala técnica de forma adequada.

O que é uma sala técnica de redes?

A sala técnica funciona como um ponto organizado para terminação, distribuição, conexão e gerenciamento dos cabos e equipamentos de uma rede.

Em uma instalação pequena, pode existir apenas um rack concentrando os principais elementos. Em edifícios maiores, a infraestrutura pode ser distribuída entre uma sala principal e outras salas ou pontos intermediários.

Uma sala técnica pode receber:

• racks de rede;
• patch panels;
• switches;
• roteadores;
• distribuidores ópticos;
• DIOs;
• organizadores de cabos;
• equipamentos de fibra óptica;
• PDUs;
• sistemas de alimentação;
• equipamentos de segurança e monitoramento.

O tamanho e a quantidade de equipamentos dependem do projeto, da quantidade de pontos, da arquitetura da rede e das necessidades de expansão.

Para entender como essa infraestrutura é planejada e executada, veja também o nosso guia sobre cabeamento estruturado passo a passo.

Qual é a função de uma sala técnica?

Uma sala técnica bem planejada deve facilitar principalmente:

• distribuição dos cabos;
• organização dos equipamentos;
• manutenção;
• identificação dos circuitos;
• expansão da infraestrutura;
• gerenciamento dos enlaces de cobre e fibra;
• controle e documentação da rede.

A sala técnica não deve ser vista apenas como um local para colocar equipamentos.

Ela faz parte da própria arquitetura da infraestrutura de telecomunicações.

Uma organização inadequada pode dificultar a manutenção, aumentar o risco de desconexões e tornar futuras expansões mais trabalhosas.

MDF: o que é e para que serve?

MDF significa Main Distribution Frame, ou distribuidor principal.

Em uma arquitetura de rede, o MDF representa o ponto principal de distribuição da infraestrutura.

É comum que o MDF concentre conexões provenientes do backbone e faça a distribuição para diferentes áreas da instalação.

Dependendo do projeto, também podem estar presentes no MDF equipamentos ativos, como:

• switches;
• roteadores;
• equipamentos ópticos;
• firewalls;
• outros equipamentos de comunicação.

O MDF também pode concentrar patch panels e outros elementos passivos necessários para a distribuição.

Exemplo

Imagine um edifício comercial com vários andares.

Uma sala técnica principal pode funcionar como MDF, concentrando a infraestrutura de distribuição e os enlaces que seguem para diferentes áreas do prédio.

IDF: o que é e para que serve?

IDF significa Intermediate Distribution Frame, ou distribuidor intermediário.

O IDF é utilizado para realizar a distribuição em uma área intermediária da infraestrutura.

Ele pode atender, por exemplo:

• um determinado andar;
• uma ala do edifício;
• um setor;
• uma área específica de uma instalação.

A utilização de pontos intermediários permite distribuir o cabeamento de maneira mais organizada, evitando que todos os cabos horizontais precisem chegar diretamente ao ponto principal.

MDF e IDF na prática

Uma arquitetura simplificada poderia ser:

MDF → Backbone → IDF → Cabeamento horizontal → Pontos de rede

O MDF concentra a distribuição principal, enquanto os IDFs atendem áreas específicas.

A quantidade de IDFs depende do projeto e das características da edificação.

MDF vs. IDF: qual é a diferença?

É importante não interpretar MDF e IDF como modelos específicos de rack.

Eles representam funções dentro da arquitetura de distribuição.

DIO: o que é e qual sua função?

DIO significa Distribuidor Interno Óptico.

Diferentemente de MDF e IDF, que descrevem funções de distribuição dentro da arquitetura, o DIO é um elemento utilizado para organizar e terminar fibras ópticas.

Um DIO pode acomodar elementos como:

• adaptadores ópticos;
• bandejas de emenda;
• fibras provenientes do backbone;
• cordões ópticos;
• conexões entre fibras e equipamentos.

Ele ajuda a proteger e organizar as fibras, facilitando a identificação e a manutenção.

Uma instalação de fibra bem organizada também deve considerar cuidados com curvatura, limpeza dos conectores, identificação e documentação.

Para entender as diferenças entre os principais tipos de fibra, consulte fibra monomodo e multimodo.

DG: o que é?

A sigla DG pode ser utilizada para representar Distribuição Geral, dependendo da arquitetura e da terminologia adotada no projeto.

O conceito está relacionado ao ponto geral de distribuição da infraestrutura.

É importante não tratar DG, MDF e DIO como sinônimos.

A nomenclatura pode variar de acordo com o contexto da instalação, por isso a função efetiva do elemento deve ser analisada junto ao projeto e à documentação da infraestrutura.

MDF, IDF, DIO e DG: como eles se relacionam?

Uma forma simplificada de visualizar uma infraestrutura é:

Entrada da infraestrutura → distribuição principal → distribuição intermediária → distribuição local → pontos de rede

Em uma arquitetura que utiliza fibra, os distribuidores ópticos podem fazer parte desse caminho.

Por exemplo:

Backbone óptico → DIO → equipamento de rede → switch → patch panel → cabeamento horizontal → tomada de rede

Essa arquitetura não é obrigatória para todas as instalações. A disposição depende do projeto.

Quais equipamentos podem ficar em uma sala técnica?

Uma sala técnica pode conter equipamentos ativos e passivos.

Equipamentos ativos

Entre os exemplos estão:

• switches;
• roteadores;
• firewalls;
• OLTs;
• equipamentos de transmissão;
• controladores;
• outros dispositivos de comunicação.

Elementos passivos

Podem estar presentes:

• patch panels;
• DIOs;
• organizadores de cabos;
• módulos e adaptadores;
• caixas de emenda;
• componentes de cabeamento estruturado.

Também podem existir:

• PDUs;
• nobreaks;
• sistemas de monitoramento;
• sensores;
• sistemas de controle de acesso.

A escolha depende da infraestrutura.

Rack dentro da sala técnica

O rack é uma das principais estruturas utilizadas para organizar os equipamentos.

Além do tamanho em U, é necessário considerar:

• profundidade;
• capacidade de carga;
• ventilação;
• espaço para cabos;
• acesso frontal e traseiro;
• alimentação elétrica;
• possibilidade de expansão.

A disposição dos equipamentos deve ser planejada de acordo com o projeto e com as necessidades de circulação de ar e manutenção.

Para entender melhor essa organização, veja o guia Como montar um rack de rede profissional.

Também é importante evitar uma organização excessivamente apertada. Cabos e equipamentos precisam permanecer acessíveis para manutenção.

Organização dos cabos

A organização do cabeamento é uma das partes mais importantes da sala técnica.

Os cabos devem ser:

• identificados;
• organizados;
• acomodados adequadamente;
• protegidos contra esforços mecânicos;
• encaminhados por rotas apropriadas.

Em racks, o uso de velcro é frequentemente preferível a apertar excessivamente os cabos com abraçadeiras plásticas.

Também é importante manter a separação e o encaminhamento adequado entre diferentes sistemas.

Veja também o guia sobre organização de cabos em racks.

Cobre e fibra óptica na mesma sala técnica

É perfeitamente possível que uma sala técnica contenha infraestrutura de cobre e fibra óptica.

O importante é que cada meio seja instalado respeitando suas características.

No cobre, é necessário considerar:

• categoria do cabo;
• interferência eletromagnética;
• raio de curvatura;
• tensão de tração;
• terminação;
• organização.

Na fibra óptica, devem ser considerados:

• raio de curvatura;
• proteção mecânica;
• limpeza;
• conectores;
• emendas;
• identificação;
• potência óptica;
• testes.

Conheça também as diferenças entre fibra óptica e cabo metálico.

Energia, aterramento e ambiente

Uma sala técnica precisa considerar também a infraestrutura de suporte aos equipamentos.

Entre os pontos importantes estão:

• alimentação elétrica adequada;
• distribuição de energia;
• aterramento e equipotencialização conforme o projeto;
• ventilação;
• controle térmico quando necessário;
• proteção contra acesso não autorizado;
• organização dos cabos de energia e dados.

Não existe uma configuração única que sirva para todas as salas técnicas.

A solução deve considerar a carga instalada, os equipamentos utilizados, o ambiente e os requisitos do projeto.

Identificação e documentação

Uma infraestrutura profissional não termina quando os cabos são instalados.

É necessário conseguir identificar o caminho de um circuito posteriormente.

A documentação pode incluir:

• identificação dos cabos;
• identificação das portas;
• identificação dos patch panels;
• identificação dos racks;
• diagramas;
• plantas;
• registros de conexões;
• documentação das fibras;
• registros de testes.

Essa documentação reduz o tempo necessário para manutenção e facilita futuras expansões.

Sala técnica em um edifício: exemplo prático

Imagine um prédio com cinco andares.

Uma arquitetura possível seria:

Sala principal (MDF)
↓
Backbone óptico
↓
IDF do 2º andar
↓
IDF do 3º andar
↓
IDF do 4º andar
↓
Distribuição horizontal
↓
Pontos de rede

Dentro dos racks, os enlaces ópticos podem terminar em DIOs antes de seguir para os equipamentos.

Os cabos de cobre podem chegar aos patch panels e posteriormente ser conectados aos switches por patch cords.

Essa é apenas uma representação simplificada. O projeto real dependerá da arquitetura da edificação.

Sala técnica em redes FTTH

Em redes ópticas, a organização da infraestrutura pode envolver elementos como:

• DIO;
• OLT;
• distribuidores;
• splitters;
• fibras de backbone;
• cordões ópticos;
• equipamentos de teste.

A arquitetura depende da rede e do projeto óptico.

Em uma infraestrutura PON, por exemplo, a distribuição óptica pode envolver diferentes níveis de conexão e divisão do sinal.

Para entender as tecnologias PON, veja GPON vs EPON vs XGS-PON.

Testes e manutenção da sala técnica

Depois da instalação, é importante verificar se a infraestrutura atende aos requisitos definidos no projeto.

Em redes de cobre, podem ser realizados testes e certificações utilizando equipamentos apropriados.

Em fibra óptica, diferentes instrumentos podem ser utilizados conforme o objetivo do teste.

O Power Meter, por exemplo, permite medir a potência óptica recebida. Já o OTDR é utilizado para analisar o enlace e localizar eventos ao longo da fibra.

Para inspeções simples de continuidade e identificação de determinadas falhas, também pode ser utilizado um VFL.

O instrumento escolhido deve ser compatível com o tipo de diagnóstico necessário.

Erros comuns em uma sala técnica

Alguns problemas podem comprometer a organização e a manutenção da infraestrutura:

1. Falta de identificação

Cabos sem identificação tornam o diagnóstico muito mais difícil.

2. Rack superlotado

A falta de espaço dificulta a manutenção e pode prejudicar o gerenciamento térmico.

3. Cabos excessivamente apertados

O cabeamento deve ser acomodado sem aplicar esforços desnecessários.

4. Falta de documentação

Uma instalação sem documentação perde parte do seu valor operacional.

5. Rotas mal planejadas

Cabos instalados sem planejamento podem dificultar expansões e manutenção.

6. Mistura desorganizada de energia e dados

A infraestrutura deve seguir as práticas e requisitos aplicáveis para encaminhamento e separação.

7. Falta de espaço para expansão

Uma sala técnica deve considerar as necessidades futuras do projeto.

Checklist de uma sala técnica

Antes de considerar a infraestrutura concluída, verifique:

• Rack dimensionado corretamente
• Equipamentos identificados
• Patch panels organizados
• DIOs identificados
• Cabos identificados
• Cabeamento organizado
• Energia adequadamente distribuída
• Ventilação adequada
• Acesso à sala controlado
• Rotas de cabos organizadas
• Fibra óptica protegida
• Testes realizados
• Resultados dos testes registrados
• Diagramas atualizados
• Documentação disponível
• Espaço para expansão considerado

Qual a diferença entre MDF, IDF, DIO e DG?

De forma resumida:

MDF: representa a distribuição principal da infraestrutura.

IDF: representa uma distribuição intermediária, normalmente associada a uma área específica.

DIO: é um distribuidor utilizado para terminação e organização de fibras ópticas.

DG: pode representar a distribuição geral, conforme a terminologia e arquitetura adotadas no projeto.

Portanto, não são quatro tipos diferentes de sala técnica. São conceitos e elementos que podem aparecer juntos em uma infraestrutura.

Sala técnica é a mesma coisa que sala de telecomunicações?

Nem sempre.

Os termos podem ser utilizados de maneiras diferentes dependendo do contexto, da norma adotada e do projeto.

O importante é analisar a função do espaço, os equipamentos instalados e a arquitetura de distribuição.

Em projetos de cabeamento estruturado, espaços de telecomunicações possuem funções específicas relacionadas à terminação, distribuição e interconexão do cabeamento.

Como montar uma sala técnica profissional?

Um bom processo começa antes da instalação.

1. Analise o projeto

Identifique os pontos de rede, backbone, equipamentos e áreas atendidas.

2. Defina os pontos de distribuição

Determine onde ficarão o MDF, os possíveis IDFs e os demais pontos de distribuição.

3. Dimensione os racks

Considere equipamentos atuais, cabeamento e possibilidade de expansão.

4. Planeje as rotas

Defina eletrocalhas, leitos, canaletas e demais caminhos.

Veja também Eletrocalhas, leitos, canaletas e conduítes: qual usar em cada projeto.

5. Instale e identifique

Execute o cabeamento e identifique os circuitos desde a instalação.

6. Organize os racks

Acomode patch panels, DIOs, switches e demais equipamentos de maneira planejada.

7. Teste

Realize os testes apropriados para cobre e fibra.

8. Documente

Registre a infraestrutura final, incluindo alterações realizadas durante a execução.

FAQ — Sala Técnica, MDF, IDF, DIO e DG

O que é MDF em redes?

MDF é o Main Distribution Frame, associado ao ponto principal de distribuição da infraestrutura.

O que é IDF?

IDF significa Intermediate Distribution Frame e representa um ponto de distribuição intermediário.

O que é DIO?

DIO significa Distribuidor Interno Óptico e é utilizado para organização e terminação de fibras ópticas.

MDF e IDF são a mesma coisa?

Não. O MDF representa a distribuição principal, enquanto o IDF representa uma distribuição intermediária.

O DIO é um equipamento ativo?

Não. O DIO é um elemento passivo de organização e terminação da infraestrutura óptica.

Uma sala técnica precisa ter um rack?

Não necessariamente. A configuração depende do projeto e dos equipamentos instalados, embora racks sejam muito comuns em infraestruturas de redes.

Qual é a importância da documentação?

Ela permite identificar conexões, facilitar manutenção, diagnosticar problemas e planejar expansões.

Considerações

A sala técnica é um dos pontos mais importantes de uma infraestrutura de redes porque concentra funções de distribuição, organização, conexão, manutenção e gerenciamento.

MDF, IDF, DIO e DG estão relacionados à arquitetura dessa infraestrutura, mas possuem funções diferentes.

O MDF está associado à distribuição principal, o IDF à distribuição intermediária e o DIO à organização e terminação da fibra óptica. Já o conceito de DG depende da terminologia e da arquitetura adotadas no projeto.

Uma sala técnica bem planejada deve considerar não apenas os equipamentos, mas também cabeamento, energia, ventilação, identificação, testes, documentação e expansão futura.

Isso torna a infraestrutura mais organizada, mais fácil de manter e preparada para evoluir conforme as necessidades da rede.
