OLT, ONT e Splitter: Guia Completo de Redes FTTH

As redes de fibra óptica utilizadas em conexões FTTH dependem de vários equipamentos para transportar o sinal desde o provedor até o cliente. Entre os principais estão a OLT, a ONT e o splitter óptico.

Cada um desempenha uma função diferente: a OLT fica normalmente na infraestrutura do provedor, o splitter divide o sinal óptico entre vários clientes e a ONT instalada no cliente recebe esse sinal e o converte para os equipamentos da rede local.

Entender como esses três elementos trabalham em conjunto é fundamental para quem atua com instalação, manutenção e diagnóstico de redes de fibra óptica.

Neste guia, você vai entender o que é OLT, ONT e splitter, como eles se conectam, quais são suas funções, como as perdas ópticas acontecem e como diagnosticar problemas em uma rede FTTH.

O que é uma OLT?

OLT significa Optical Line Terminal, ou Terminal de Linha Óptica.

É o equipamento responsável por concentrar e controlar a comunicação óptica entre a rede do provedor e os clientes conectados à rede PON.

A OLT normalmente fica instalada na central, sala técnica ou data center do provedor, geralmente montada em um rack.

Ela possui portas de comunicação que se conectam à infraestrutura do provedor e portas PON utilizadas para atender as redes ópticas de acesso.

Para que serve uma OLT?

Entre suas principais funções estão:

• transmitir o sinal óptico para a rede;
• receber informações enviadas pelas ONTs;
• controlar a comunicação entre a central e os clientes;
• gerenciar as ONTs conectadas;
• controlar tráfego e recursos da rede;
• participar da autenticação e configuração dos equipamentos de acesso;
• monitorar informações e alarmes da rede.

Na prática, podemos enxergar a OLT como um dos principais pontos de controle da rede FTTH.

Onde a OLT fica instalada?

A OLT pode ser encontrada em:

• centrais de provedores;
• salas técnicas;
• data centers;
• racks de telecomunicações.

Ela normalmente está conectada a outros equipamentos da infraestrutura, como switches, roteadores e sistemas que fazem a interligação com o backbone do provedor.

O que é uma porta PON?

A porta PON é a interface óptica utilizada pela OLT para atender uma determinada rede de acesso.

Uma única porta PON pode atender vários clientes quando são utilizados splitters ópticos.

A quantidade de clientes atendidos depende do projeto da rede, da tecnologia utilizada, da capacidade da OLT, do orçamento óptico e da divisão óptica adotada.

O que é uma ONT?

ONT significa Optical Network Terminal, ou Terminal de Rede Óptica.

É o equipamento instalado normalmente nas dependências do cliente para receber o sinal óptico proveniente da rede PON.

A ONT recebe a comunicação óptica e disponibiliza a conexão para a rede local, podendo possuir interfaces Ethernet, Wi-Fi, telefonia e outras funções, dependendo do modelo.

Qual é a função da ONT?

A ONT pode realizar funções como:

• receber o sinal óptico;
• transmitir informações de volta para a OLT;
• converter a comunicação óptica para interfaces utilizadas pela rede local;
• fornecer conexão Ethernet;
• disponibilizar Wi-Fi em modelos que possuem essa função;
• participar do processo de autenticação e gerenciamento da rede.

Por isso, a ONT funciona como uma espécie de ponto de comunicação entre a rede óptica do provedor e a rede do cliente.

ONT e ONU são a mesma coisa?

Os termos ONT e ONU aparecem frequentemente juntos e, dependendo do contexto, podem ser usados de maneira semelhante.

• ONT: Optical Network Terminal.
• ONU: Optical Network Unit.

Ambos pertencem à família de equipamentos utilizados na terminação da rede PON, mas a nomenclatura pode variar conforme a arquitetura e o fabricante.

Por isso, ao trabalhar com equipamentos de um provedor, é importante verificar a documentação e a especificação do modelo utilizado.

O que é um Splitter óptico?

O splitter óptico é um componente passivo utilizado para dividir um sinal óptico entre várias saídas.

Diferentemente da OLT e da ONT, o splitter não precisa de alimentação elétrica para realizar a divisão óptica.

Ele é um dos componentes fundamentais das redes PON porque permite que uma única porta da OLT seja compartilhada por vários clientes.

Por exemplo:

OLT → Splitter 1:8 → 8 ramificações

ou:

OLT → Splitter 1:32 → 32 ramificações

A quantidade real de clientes atendidos depende do projeto da rede e das condições do enlace.

Principais relações de divisão

Os splitters podem ser encontrados em diferentes relações, como:

• 1:2
• 1:4
• 1:8
• 1:16
• 1:32
• 1:64

Quanto maior a divisão, maior tende a ser a perda óptica introduzida pelo componente.

PLC e FBT: qual a diferença?

Existem diferentes tecnologias de fabricação de splitters.

PLC — Planar Lightwave Circuit

O PLC utiliza uma tecnologia baseada em circuito óptico planar e é muito utilizado em redes PON devido à possibilidade de oferecer várias divisões com características relativamente uniformes entre as portas.

É comum encontrar PLC em divisões como:

• 1:8;
• 1:16;
• 1:32;
• 1:64.

FBT — Fused Biconical Taper

O FBT utiliza uma técnica de acoplamento baseada na fusão e estiramento de fibras.

É uma tecnologia tradicional e pode ser utilizada em divisões menores, como 1:2 e 1:4.

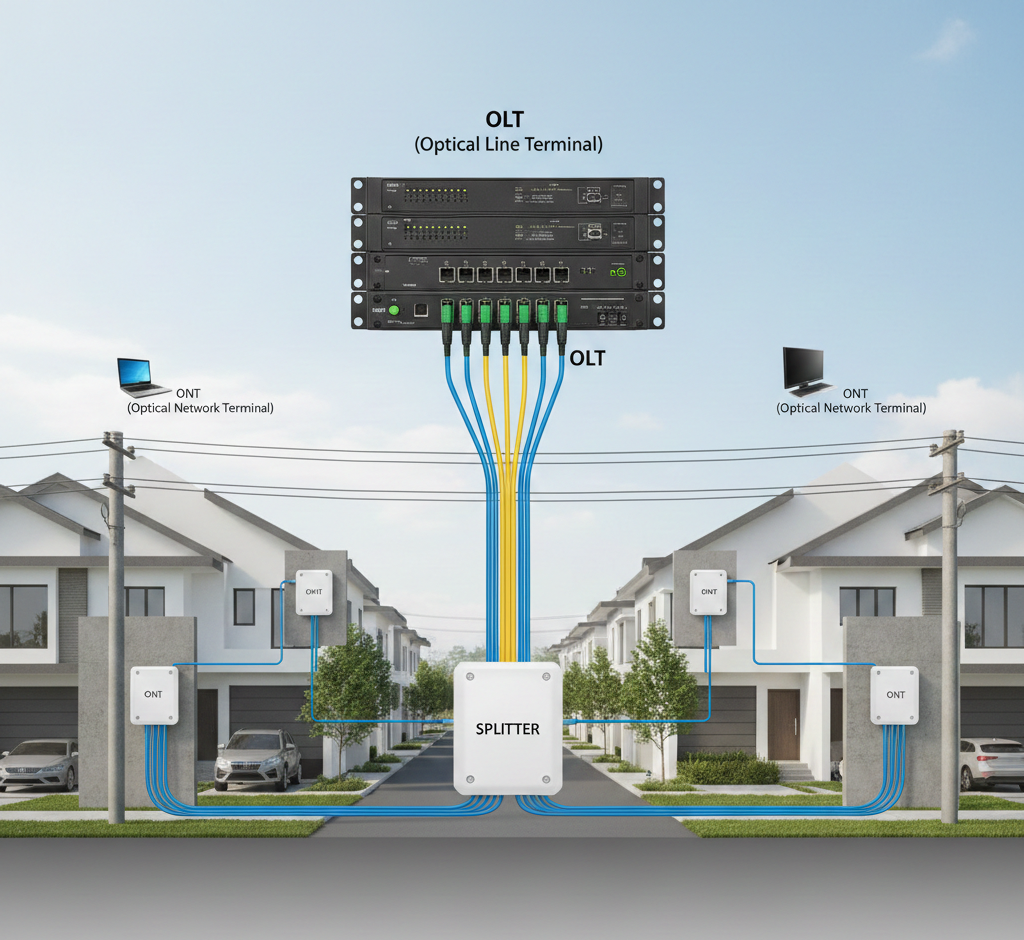

Como OLT, Splitter e ONT se conectam?

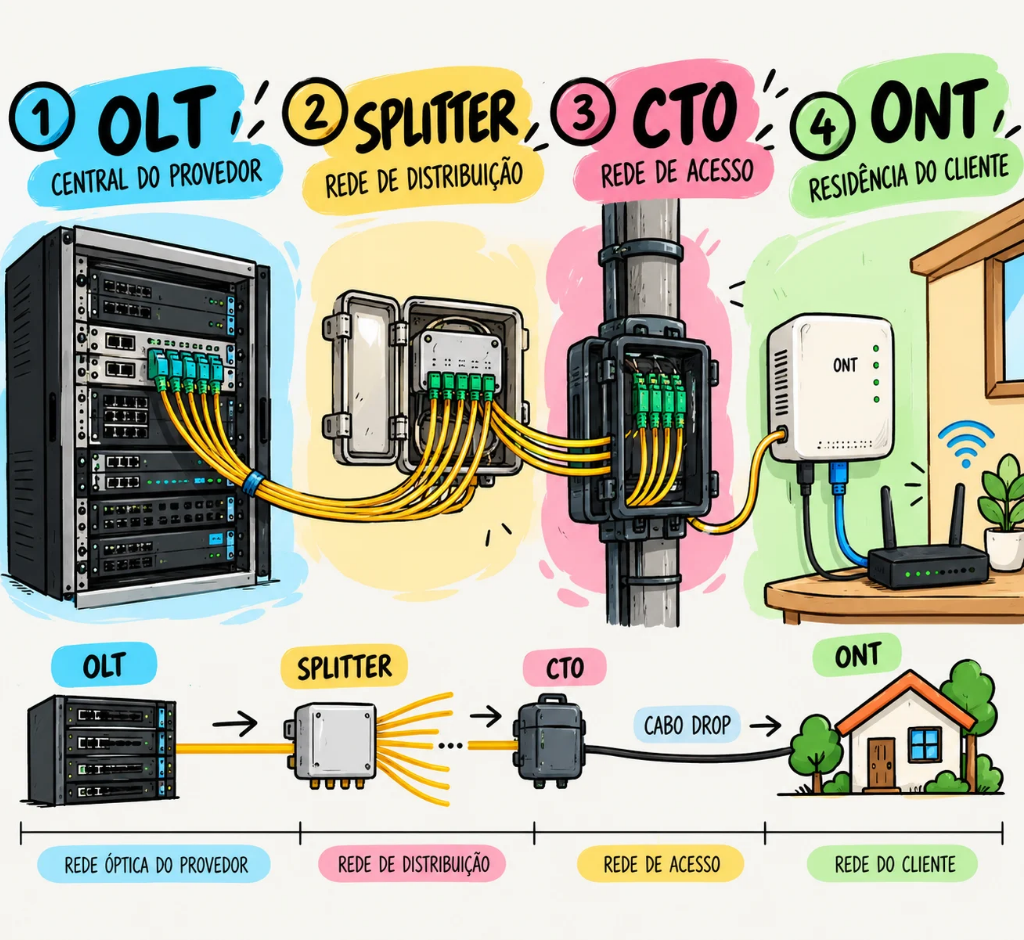

O funcionamento de uma rede FTTH pode ser simplificado desta maneira:

OLT → Fibra de alimentação → Splitter → Rede de distribuição → CTO → Fibra drop → ONT

A OLT transmite o sinal óptico pela fibra.

Esse sinal chega ao splitter, que divide a potência óptica entre as diferentes ramificações.

A partir daí, cada cliente recebe uma parte do sinal através da infraestrutura de distribuição.

Finalmente, a fibra chega à ONT instalada no cliente.

Exemplo simplificado

Imagine uma porta PON de uma OLT conectada a um splitter 1:32.

O caminho pode ser:

OLT

↓

Fibra óptica

↓

Splitter 1:32

↓

Rede de distribuição

↓

CTO

↓

Cabo drop

↓

ONT

↓

Roteador/rede do cliente

Esse é o princípio básico utilizado em muitas redes FTTH.

GPON, EPON e XGS-PON

OLT, ONT e splitter fazem parte de arquiteturas PON, mas existem diferentes tecnologias utilizadas para transportar os dados.

Entre elas estão:

• GPON;
• EPON;
• XGS-PON.

A compatibilidade entre os equipamentos é fundamental. Uma OLT e uma ONT precisam utilizar uma tecnologia compatível para estabelecer a comunicação corretamente.

Para entender melhor as diferenças de velocidade, arquitetura e aplicação dessas tecnologias, veja também nosso guia sobre GPON, EPON e XGS-PON.

Quais são as perdas ópticas em uma rede FTTH?

O sinal óptico sofre perdas ao longo do caminho entre a OLT e a ONT.

Entre as principais fontes estão:

• fibra óptica;
• splitter;
• conectores;
• adaptadores;
• fusões;
• emendas;
• curvaturas excessivas;
• componentes ópticos.

Por isso, não basta verificar apenas se existe sinal. É necessário analisar quanto de potência está chegando ao equipamento receptor.

Perda aproximada de um splitter

Os valores abaixo devem ser tratados como referência, pois a perda real depende do componente e de suas especificações.

Além da perda do splitter, o projeto precisa considerar as demais perdas existentes no enlace.

O que é orçamento óptico?

O orçamento óptico representa a quantidade de perda que o enlace pode suportar mantendo o sinal dentro dos limites necessários para a comunicação.

De forma simplificada:

Potência transmitida

− perda da fibra

− perda dos splitters

− perda das fusões

− perda dos conectores

− outras perdas

= potência recebida

Por isso, aumentar a quantidade de splitters, conectores ou emendas pode reduzir a potência disponível na ONT.

O projeto deve considerar também uma margem adequada para evitar que pequenas alterações ou degradações futuras façam o enlace sair da faixa de operação.

Qual potência óptica deve chegar à ONT?

Não existe um único valor universal que possa ser considerado correto para todas as redes FTTH.

A potência adequada depende de fatores como:

• tecnologia PON;
• classe óptica;
• modelo da OLT;
• modelo da ONT;
• distância;
• quantidade de splitters;
• perdas do enlace;
• especificações do fabricante.

Por isso, valores encontrados em tabelas ou guias devem ser tratados como referências, e não como substitutos das especificações dos equipamentos utilizados no projeto.

Na prática, o técnico deve verificar a potência recebida na ONT e compará-la com os limites especificados para aquele equipamento e aquela tecnologia.

Como testar uma rede FTTH?

Quando existe suspeita de problema na rede óptica, diferentes equipamentos podem ser utilizados.

Power Meter

O Power Meter mede a potência óptica recebida em determinado ponto da rede.

Ele é útil para verificar se o nível de sinal está adequado e identificar situações em que a potência está muito baixa.

Você pode consultar também nosso guia sobre Power Meter e medição de potência óptica.

VFL

O VFL — Visual Fault Locator — utiliza uma fonte de luz visível para auxiliar na identificação de determinados problemas em fibras ópticas.

Pode ser útil para encontrar:

• rompimentos próximos;
• problemas em conexões;
• curvaturas;
• identificação de fibras.

Veja também nosso artigo sobre VFL na fibra óptica.

OTDR

O OTDR — Optical Time Domain Reflectometer — permite analisar o comportamento do enlace ao longo da fibra.

Ele pode ajudar a identificar eventos como:

• fusões;
• conectores;
• perdas;
• rompimentos;
• reflexões;
• distância até determinados eventos.

Para entender como interpretar esse tipo de teste, consulte nosso guia sobre OTDR na fibra óptica.

O que fazer quando a ONT está sem sinal?

Um dos problemas mais comuns em uma rede FTTH é a perda de sinal na ONT.

Quando o equipamento apresenta indicação de LOS, por exemplo, é necessário investigar o caminho óptico.

Uma sequência básica de diagnóstico pode ser:

1. Verifique a ONT

Observe os LEDs e os alarmes apresentados pelo equipamento.

2. Verifique os conectores

Conectores mal encaixados, contaminados ou danificados podem provocar perdas.

3. Meça a potência óptica

Utilize um Power Meter quando apropriado para verificar o nível recebido.

4. Verifique a CTO

Analise a conexão do cliente e os pontos de distribuição envolvidos.

5. Verifique as fusões

Uma fusão com perda elevada pode comprometer o enlace.

6. Verifique a fibra

Procure possíveis rompimentos, curvaturas excessivas ou outros problemas físicos.

7. Utilize um OTDR quando necessário

Quando o problema não é facilmente localizado, o OTDR pode ajudar a identificar a distância até determinado evento.

Esse tipo de diagnóstico é muito mais eficiente do que simplesmente trocar a ONT sem verificar a infraestrutura óptica.

Qual é a diferença entre OLT, ONT e Splitter?

De forma simples:

OLT = envia e gerencia

Splitter = divide

ONT = recebe e termina

O que um técnico de fibra precisa saber sobre OLT, ONT e Splitter?

Para trabalhar profissionalmente com redes FTTH, não basta saber identificar os equipamentos.

É importante compreender como eles se relacionam.

O técnico precisa saber, por exemplo:

• identificar uma OLT;
• compreender o funcionamento de uma porta PON;
• identificar ONTs;
• compreender as divisões dos splitters;
• interpretar níveis de potência;
• entender perdas ópticas;
• identificar possíveis causas de LOS;
• utilizar equipamentos de teste;
• interpretar informações básicas de uma rede FTTH.

Além disso, a instalação física da fibra também influencia diretamente o resultado final.

Por exemplo, uma emenda mal executada ou uma fibra mal preparada pode aumentar a perda do enlace. Por isso, equipamentos como o clivador de fibra óptica e a máquina de fusão são importantes durante a construção e manutenção da infraestrutura.

FAQ — Perguntas frequentes

O que é uma OLT?

OLT significa Optical Line Terminal. É o equipamento responsável por controlar e fornecer a interface óptica da rede PON no lado do provedor.

O que é uma ONT?

ONT significa Optical Network Terminal. É o equipamento instalado normalmente no cliente para terminar o enlace óptico e fornecer interfaces para a rede local.

Para que serve um splitter?

O splitter divide um sinal óptico entre várias saídas, permitindo que uma porta PON atenda múltiplos clientes.

O splitter precisa de energia elétrica?

Não. O splitter óptico é um componente passivo e realiza a divisão do sinal sem alimentação elétrica.

Qual a diferença entre ONT e ONU?

ONT significa Optical Network Terminal e ONU significa Optical Network Unit. Os termos são relacionados e podem ser utilizados de maneira semelhante dependendo do contexto e da arquitetura PON.

O que significa LOS na ONT?

LOS significa Loss of Signal, ou perda de sinal. O indicador normalmente aponta para uma condição em que a ONT não está recebendo o sinal óptico esperado. O diagnóstico deve considerar todo o caminho entre a OLT e a ONT.

Um splitter 1:32 sempre atende 32 clientes?

Não necessariamente. A relação 1:32 indica a divisão óptica do componente, mas a quantidade efetiva de clientes depende do projeto da rede, capacidade da OLT, orçamento óptico e demais condições do enlace.

Como saber se a potência óptica está boa?

É necessário medir a potência e compará-la com as especificações da tecnologia e dos equipamentos utilizados na rede.

Considerações

A OLT, o splitter e a ONT são três elementos fundamentais para compreender uma rede FTTH.

A OLT atua no lado do provedor, controlando a comunicação da rede PON. O splitter realiza a divisão óptica necessária para compartilhar a infraestrutura entre diferentes clientes. Já a ONT fica na extremidade do enlace, recebendo o sinal óptico e disponibilizando a conexão para a rede do usuário.

Para o técnico de redes, compreender essa relação é fundamental para realizar instalações, manutenções e diagnósticos de maneira mais eficiente.

Além de conhecer os equipamentos, também é importante saber medir potência, identificar perdas e utilizar ferramentas como Power Meter, VFL e OTDR.

Quando esses conceitos são dominados em conjunto, fica muito mais fácil entender o funcionamento de uma rede FTTH e localizar problemas desde a central do provedor até o cliente.
