Dicionário de Redes: Principais Termos de Cabeamento, Fibra Óptica e Infraestrutura
Quem trabalha com redes de computadores precisa conhecer termos técnicos, siglas, ferramentas e padrões utilizados na instalação, organização e manutenção da infraestrutura. Expressões como UTP, OTDR, patch panel, GPON e certificação de cabos aparecem frequentemente em projetos e atividades de campo.

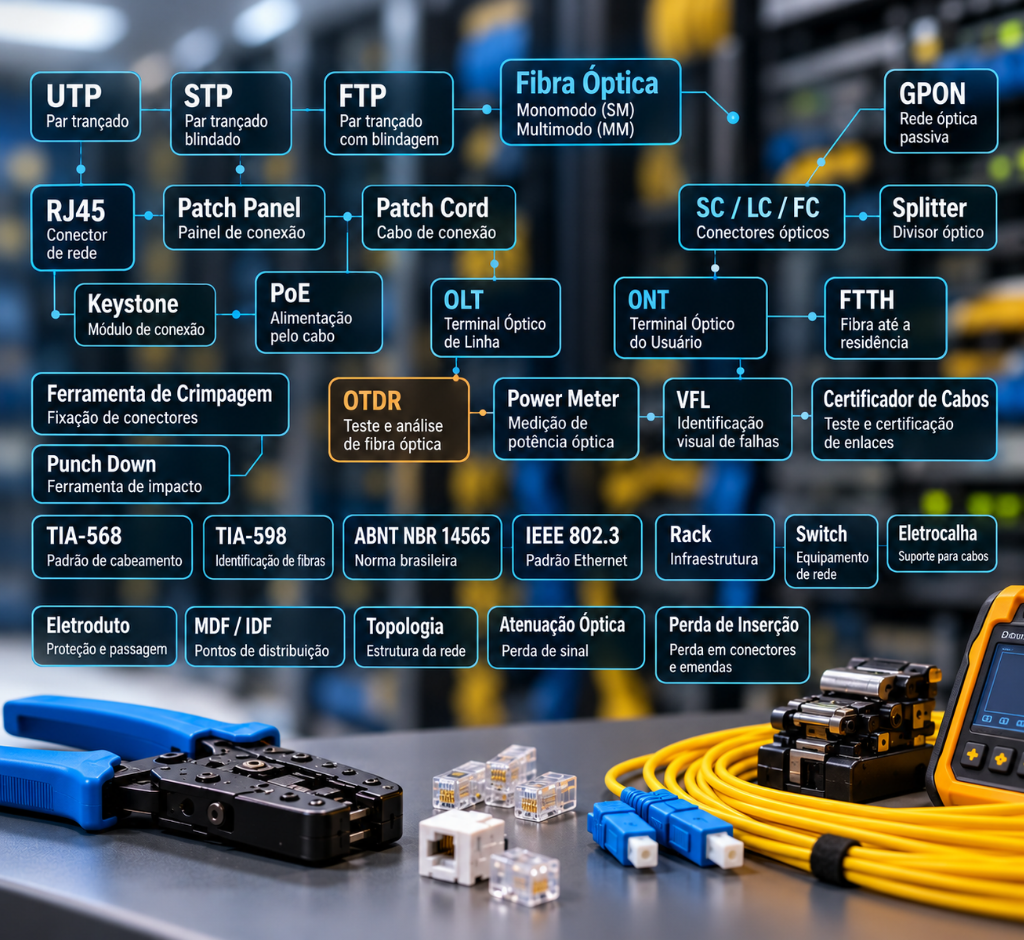

Este glossário de redes reúne definições dos principais conceitos de cabeamento estruturado, fibra óptica, ferramentas de instalação, instrumentos de teste e normas técnicas. Ele foi organizado para facilitar a consulta tanto de quem está começando quanto de profissionais que precisam revisar um conceito durante o trabalho.
1. Termos de cabeamento metálico e conectividade
Cabeamento estruturado: sistema organizado de cabos, conectores, tomadas, patch panels e outros componentes que permite distribuir serviços de comunicação em edifícios e instalações. Seu planejamento facilita a manutenção e futuras expansões.
UTP (Unshielded Twisted Pair): cabo de pares trançados sem blindagem metálica individual ou geral. É muito utilizado em redes Ethernet de computadores, câmeras e outros equipamentos compatíveis.
STP e FTP: siglas associadas a cabos com blindagem. A construção exata varia conforme o tipo de cabo, por isso é importante verificar sua especificação antes da instalação.
RJ45: nome popular usado no mercado para o conector modular de oito posições empregado em conexões Ethernet com cabos de pares trançados. Em especificações técnicas, também é comum encontrar a designação 8P8C.
Patch cord: cabo de conexão utilizado para interligar equipamentos, tomadas e painéis de conexão. Deve ter comprimento adequado e ser compatível com a aplicação.
Patch panel: painel com várias portas utilizado para terminar e organizar cabos permanentes de uma instalação. Facilita a identificação e a conexão dos pontos de rede.
Crimpagem: processo de fixação de um conector ao cabo utilizando uma ferramenta apropriada. Uma terminação inadequada pode causar falhas de conectividade ou desempenho.
Keystone: módulo de conexão que pode ser instalado em espelhos, tomadas e patch panels compatíveis. Existem modelos para diferentes tipos de conexão, incluindo redes de dados.
PoE (Power over Ethernet): tecnologia que permite transmitir energia elétrica e dados pelo mesmo cabo Ethernet, desde que os equipamentos e a instalação sejam compatíveis.
TIA-568A e TIA-568B: esquemas de organização dos oito condutores nos conectores de pares trançados. A escolha deve seguir o padrão adotado no projeto e ser mantida de forma consistente.
Para aprofundar o assunto, consulte o guia completo de cabeamento estruturado e o artigo sobre tipos de cabo de rede e como escolher o certo.
2. Termos de fibra óptica
Fibra óptica: meio de transmissão que transporta informações por meio de sinais luminosos. É utilizada em redes de telecomunicações, provedores de internet, data centers e infraestruturas corporativas.
Fibra monomodo (SM): possui núcleo muito pequeno e é utilizada em aplicações que exigem transmissão a distâncias maiores, conforme os equipamentos e a especificação do enlace.
Fibra multimodo (MM): possui núcleo maior e é comum em determinadas conexões de curta distância, especialmente em ambientes corporativos e data centers.
Fusão de fibra óptica: procedimento que une duas fibras por meio de um equipamento de fusão, buscando uma emenda com baixa perda e boa continuidade óptica.
Clivagem: corte preciso da extremidade da fibra antes de uma emenda por fusão ou de determinadas terminações. Uma clivagem inadequada pode comprometer o resultado.
Conector óptico: componente utilizado para conectar fibras a equipamentos ou outros elementos da rede. SC, LC e FC são exemplos de famílias de conectores; o formato, o polimento e a aplicação devem ser verificados.
Splitter óptico: componente passivo que divide um sinal óptico entre várias saídas, ou combina sinais conforme a aplicação. É muito utilizado em redes ópticas passivas.
OLT (Optical Line Terminal): equipamento localizado na central ou no ponto de concentração do provedor que gerencia a comunicação com unidades ópticas remotas em uma rede PON.
ONT (Optical Network Terminal): equipamento instalado próximo ao usuário que termina a conexão óptica e disponibiliza interfaces de comunicação para os dispositivos locais.
GPON: tecnologia de rede óptica passiva utilizada para distribuir conectividade por fibra. A capacidade e o funcionamento dependem do padrão e dos equipamentos implantados.
FTTH (Fiber to the Home): arquitetura em que a fibra óptica chega até a residência do assinante.
Atenuação óptica: redução da potência do sinal ao longo do enlace. Pode ocorrer na fibra, em conectores, em emendas e em outros componentes.
Orçamento de potência óptica: cálculo que compara a potência disponível no transmissor e a sensibilidade do receptor com as perdas previstas no enlace, considerando também as margens de engenharia.
Para continuar, veja os conteúdos sobre fibra monomodo e multimodo, OLT, ONT e splitter e GPON, EPON e XGS-PON.
3. Ferramentas de instalação
Alicate de crimpagem: ferramenta usada para fixar determinados conectores aos cabos, conforme o modelo e o tipo de terminação.
Ferramenta de impacto (punch down): utilizada para inserir e fixar condutores em blocos de conexão compatíveis, como determinados patch panels e módulos de telecomunicações.
Guia de nylon ou passa-fios: ferramenta que auxilia a passagem de cabos por tubulações, eletrodutos e outros caminhos de infraestrutura. Deve ser utilizada com cuidado para evitar danos aos cabos existentes.
Decapador: ferramenta que remove a capa externa ou outras camadas do cabo de maneira controlada. O modelo precisa ser adequado à construção do cabo utilizado.
Clivador de fibra óptica: ferramenta que produz uma extremidade de fibra com geometria adequada para procedimentos de emenda ou terminação específicos.
Máquina de fusão: equipamento que alinha e une fibras ópticas por fusão. O resultado depende, entre outros fatores, da preparação da fibra, da limpeza e das condições do equipamento.
Identificador visual de falhas (VFL): equipamento que injeta luz visível na fibra para auxiliar na identificação de determinadas interrupções, curvaturas excessivas e problemas em trechos compatíveis. Não substitui todos os testes ópticos.
4. Instrumentos de teste e certificação
Testador de cabos: equipamento que verifica condições básicas de uma ligação, como continuidade e, conforme o modelo, mapeamento dos condutores e identificação de falhas.
Certificador de cabos: instrumento que realiza medições para verificar se um enlace atende aos requisitos de uma categoria ou classe de cabeamento definida. É mais completo que um testador básico.
Power Meter óptico: medidor de potência que indica o nível de sinal óptico recebido, normalmente em dBm. Quando utilizado com uma fonte de luz adequada e um procedimento correto, também pode auxiliar na medição de perda de inserção.
Fonte de luz óptica: equipamento que emite um sinal óptico conhecido para permitir medições de perda em conjunto com um medidor de potência.
OTDR (Optical Time Domain Reflectometer): instrumento que analisa a luz retroespalhada e as reflexões ao longo da fibra. Pode estimar distâncias e ajudar a localizar eventos, como emendas, conectores e rompimentos.
Perda de inserção: redução de potência causada pela inserção de um componente ou trecho no caminho óptico. É um parâmetro importante na avaliação de enlaces.
Certificação de rede: processo de medição e avaliação dos parâmetros exigidos para verificar se uma instalação atende aos critérios técnicos aplicáveis. O procedimento depende do meio de transmissão e da norma ou especificação adotada.
OTDR versus Power Meter: o OTDR ajuda a analisar eventos e suas distâncias ao longo da fibra; o Power Meter mede a potência óptica no ponto de medição. As ferramentas têm funções complementares e não são substitutas diretas em todas as situações.
Veja também os guias do OTDR, do Power Meter e do VFL.
5. Normas, padrões e protocolos
ANSI/TIA-568: família de normas relacionada aos requisitos de cabeamento de telecomunicações, incluindo aspectos de desempenho e organização dos sistemas de cabeamento.
ANSI/TIA-598: referência para identificação por cores em fibras ópticas e seus componentes, conforme a aplicação e a especificação adotada.
ABNT NBR 14565: norma brasileira relacionada ao cabeamento estruturado para edifícios comerciais e data centers, dentro de seu escopo aplicável.
IEEE 802.3: família de padrões que define tecnologias Ethernet, incluindo aspectos de comunicação física e de enlace.
GPON: padrão de acesso óptico passivo que especifica aspectos da comunicação entre equipamentos de uma rede PON.
As-built: documentação que registra como a infraestrutura foi efetivamente executada, incluindo alterações realizadas em relação ao projeto inicial.
Etiquetagem: identificação de cabos, portas, painéis, tomadas e outros elementos para facilitar localização, rastreabilidade e manutenção.
Normas e padrões possuem escopos e versões diferentes. Antes de executar um projeto, consulte a documentação técnica aplicável, os requisitos do cliente e as versões vigentes das normas pertinentes.
6. Infraestrutura física de redes
Rack de rede: estrutura usada para acomodar e organizar equipamentos, painéis e acessórios de infraestrutura.
Rack ativo: denominação normalmente utilizada para racks que abrigam equipamentos eletrônicos ativos, como switches e roteadores. A classificação depende do contexto do projeto.
Rack passivo: estrutura ou conjunto voltado principalmente à organização e terminação física, como patch panels, organizadores e acessórios, sem que isso impeça a instalação de equipamentos ativos quando o projeto permitir.
Eletrocalha: elemento de infraestrutura destinado a apoiar e encaminhar cabos ao longo de rotas definidas.
Eletroduto: componente tubular que protege e conduz cabos, conforme o ambiente e os requisitos de instalação.
Shaft: espaço vertical ou compartimento técnico usado para a passagem de instalações entre pavimentos.
MDF e IDF: siglas usadas para identificar espaços ou pontos de distribuição de telecomunicações. O MDF costuma representar o ponto principal de distribuição; o IDF, um ponto intermediário ou secundário, conforme a arquitetura adotada.
Backbone: parte principal da infraestrutura que interliga áreas, salas técnicas, edifícios ou pontos de distribuição de uma rede.
Topologia de rede: forma como os dispositivos e enlaces são organizados e interconectados. Estrela, anel, barramento e malha são exemplos de topologias.
Planta de rede: representação técnica que apresenta pontos, rotas, equipamentos, conexões e outras informações necessárias ao planejamento ou à execução da infraestrutura.
Para aprofundar esses conceitos, consulte os artigos sobre organização de cabos em racks, interpretação de plantas de rede e backbone óptico.
7. Dúvidas frequentes sobre termos de redes
Qual é a diferença entre testador e certificador de cabos?
Um testador básico verifica condições como continuidade e mapeamento dos condutores. Um certificador realiza medições mais completas para avaliar se o enlace atende aos parâmetros exigidos por uma categoria ou classe de cabeamento.
OTDR e Power Meter fazem a mesma coisa?
Não. O OTDR ajuda a localizar e caracterizar eventos ao longo da fibra. O Power Meter mede a potência óptica recebida no ponto de medição. A escolha depende do objetivo do teste.
Qual é a diferença entre fibra monomodo e multimodo?
A diferença está principalmente na estrutura do núcleo e nas características de propagação da luz. A escolha depende da distância, dos equipamentos, da aplicação e do orçamento óptico do enlace.
Para que serve um patch panel?
Ele permite terminar e organizar cabos permanentes em um ponto centralizado, facilitando a interligação com switches e outros equipamentos por meio de patch cords.
Por que a etiquetagem é importante?
A identificação padronizada reduz o tempo necessário para localizar conexões, facilita a manutenção e ajuda a manter a documentação da infraestrutura atualizada.
Considerações
Conhecer os termos técnicos de redes facilita a leitura de projetos, a comunicação entre profissionais e a execução de instalações mais organizadas. Este glossário pode ser utilizado como referência inicial para revisar conceitos de cabeamento metálico, fibra óptica, ferramentas, testes e infraestrutura.
Quando precisar de uma explicação mais detalhada, consulte os guias específicos do Blog Tecnologista relacionados a cada assunto. A combinação entre conceitos, procedimentos corretos e documentação técnica contribui para instalações mais confiáveis e fáceis de manter.
